轴流闭式叶轮机械结构三维设计

　　在流体输送、通风换热、动力推进类设备的结构设计环节中，叶轮作为核心做功部件，其型线精度、结构刚度直接决定整套设备的运行效率与振动噪声水平。本次设计的轴流闭式叶轮，针对小口径管道内的轴向流体输送场景开发，可适配低压通风、小流量流体循环、紧凑型散热系统等多种工况，区别于开式叶轮的大间隙泄漏问题，该结构采用轮缘与轮毂一体化的闭式设计，能有效降低叶顶间隙带来的容积损失，提升小流量工况下的运行稳定性。

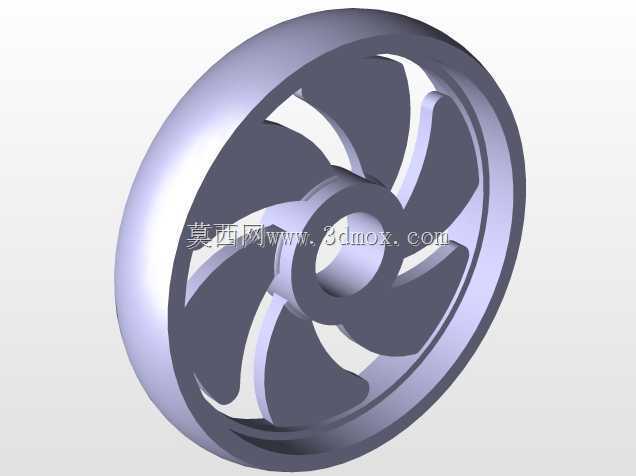

　　从结构设计逻辑来看，整个叶轮以中心轮毂为安装基准，轮毂内孔预留了与驱动轴配合的安装位，可根据实际驱动端的轴径调整配合公差，常规设计下内孔与轴采用H7/k6的过渡配合，搭配键槽传递扭矩，避免高速旋转下的松动打滑。六片空间扭曲叶片沿轮毂周向均布，叶片型线采用等环量设计思路，从轮毂根部到轮缘处的叶片安装角逐步递减，保证不同半径位置的流体获得一致的做功能力，减少流道内的二次流损失。叶片与轮毂、轮缘的连接处均做了大圆角过渡处理，避免应力集中导致的疲劳断裂，尤其是在长期高速旋转的工况下，圆角过渡能有效分散离心力带来的结构应力，提升部件的使用寿命。

　　轮缘作为闭式叶轮的外圈结构，一方面起到固定叶片外缘、提升整体结构刚度的作用，另一方面可与外壳的内壁形成极小的配合间隙，减少流体从叶片高压侧向低压侧的泄漏，相比无轮缘的开式结构，同转速下的容积效率可提升8%到12%。轮缘的外圆面做了高光整度处理，粗糙度控制在Ra1.6以内，减少与外壳配合时的摩擦阻力，同时避免运行过程中剐蹭外壳内壁。

　　从安装边界来看，该叶轮的轴向尺寸控制较为紧凑，整体轴向宽度与外径的比例约为1:3.2，适合安装在空间受限的管道或设备腔体内，安装时需保证叶轮中心与驱动轴的同轴度误差不超过0.02mm，否则高速旋转时会产生明显的动不平衡量，引发设备振动。叶轮的进出口流道做了顺滑过渡设计，入口处的叶片前缘做了倒圆处理，减少流体进入叶道时的冲击损失，出口处的叶片尾缘做了减薄处理，降低流体流出时的尾迹涡流，减少气动噪声。

　　在实际应用场景中，这类小尺寸闭式轴流叶轮可用于电子设备的密闭腔体散热、小型工业设备的通风换气、紧凑型水冷系统的流体驱动，也可作为小型无刷风机的核心做功部件，搭配对应的导流结构使用。设计过程中需要重点校核叶片的固有频率，避开驱动电机的常用转速区间，防止发生共振；同时要做动平衡校正，剩余不平衡量需控制在G2.5等级以内，保证高速运行时的平稳性。叶片的曲面建模全程采用曲率连续的曲面过渡，避免出现曲面拐点导致的流道突变，保证流体在叶道内的流动顺畅，减少局部涡流带来的能量损失。轮毂的厚度根据最大转速下的离心力载荷计算确定，保证在最高设计转速下，轮毂的最大应力不超过材料屈服强度的1/5，预留足够的安全系数，应对工况波动带来的载荷冲击。
