便携式手提卤素探照灯外观结构设计

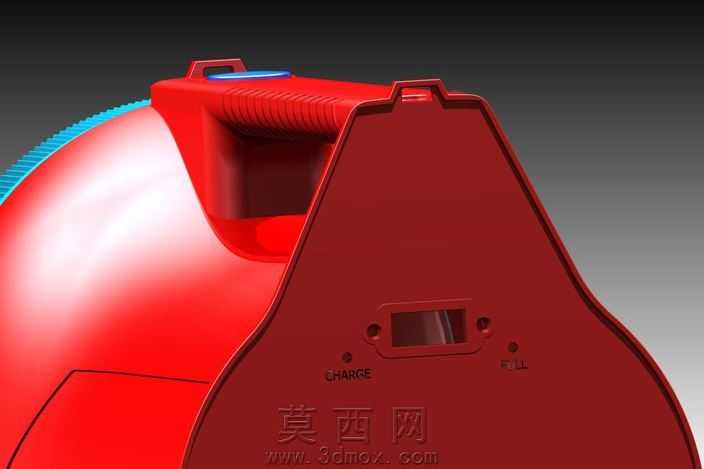

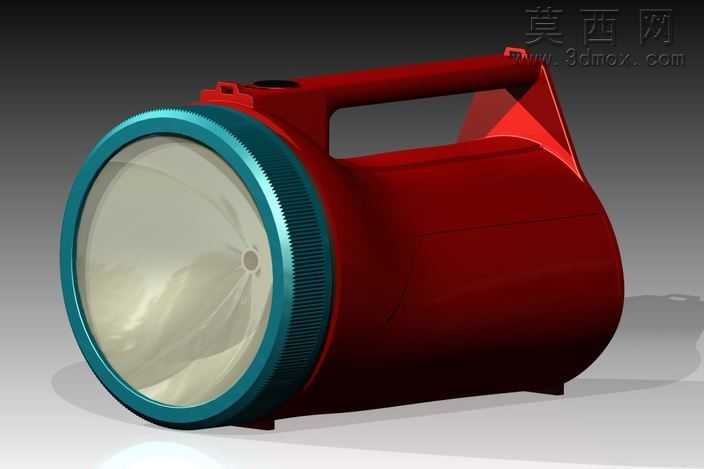

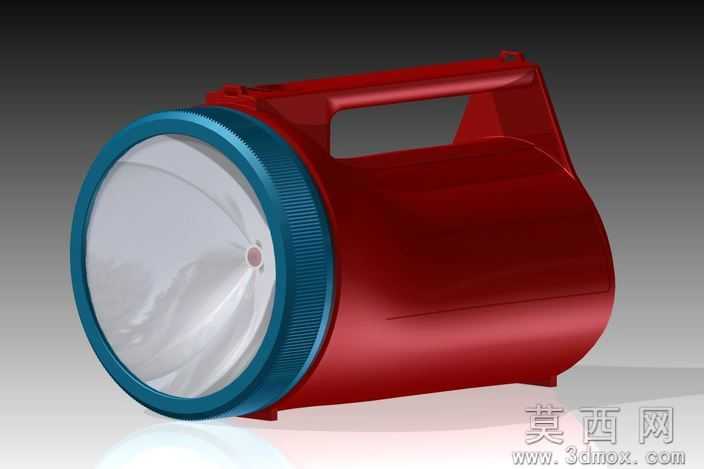

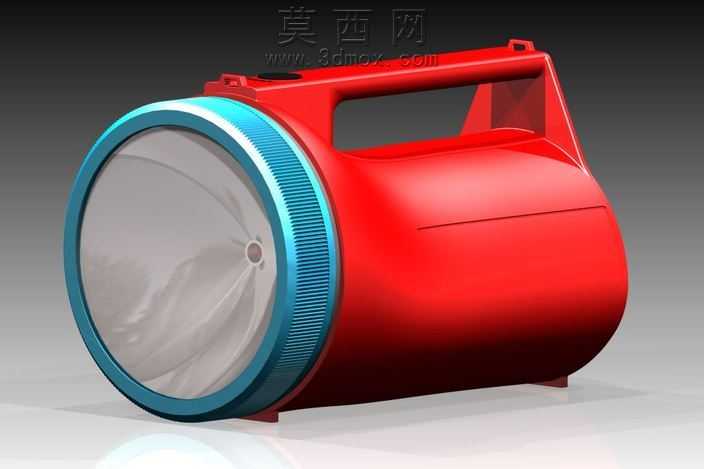

本作品为便携式手提卤素探照灯的三维设计方案，建模阶段依托三维软件完成全参数化结构搭建，首先以产品使用场景为核心锚点确定整体尺寸比例，针对户外应急、巡检作业的手持使用需求，将主体设计为卧式圆柱形态，在圆柱上部一体化集成提手结构，提手内侧做圆弧过渡处理，匹配人手抓握的人机工程学弧度，避免长时间持握产生硌手感，同时在提手顶部预留小型挂孔结构，满足悬挂放置的使用需求。灯头部分采用分层结构设计，最外层为蓝色防滑调焦圈，建模时在圈体表面制作均匀的细密竖向齿状纹理，既提升手动旋转调焦时的摩擦力，也通过蓝红撞色强化产品的视觉层次感；调焦圈内侧为银色金属质感压圈，用于固定内部的反光杯与卤素灯珠，反光杯采用抛物面曲面建模，精准匹配卤素光源的发光角度，保证光线经过反射后能够形成集中的远距离照射光束，灯头最外层的透明保护罩做微凸弧面处理，既可以保护内部光学组件，也能避免平面罩容易出现的光线漫反射问题。主体外壳采用红色工程塑料材质，渲染时为外壳赋予哑光磨砂塑料材质，表面添加细微的颗粒质感，还原真实工程塑料的触感表现，同时在外壳侧面做隐形的分型线处理，匹配实际注塑生产的工艺要求，保证设计方案具备可落地的生产性。灯体底部设置两个对称的小型支撑脚，建模时将支撑脚与主体做一体化结构设计，保证产品放置在平面上时的稳定性，避免滚动倾倒。材质搭配上，蓝色调焦圈赋予半哑光硬质塑料材质，边缘做轻微的倒角高光处理，金属压圈赋予拉丝金属材质，反光杯内部赋予高反光镜面材质，还原卤素灯反光组件的真实光学特性，提手部分与主体保持同材质同色，保证视觉整体性。设计过程中充分考虑产品的使用场景特性，整体结构无突出尖锐棱角，所有边缘都做R角过渡处理，既提升使用安全性，也让产品外观更具流畅感；同时针对卤素灯工作时的散热需求，在灯头与主体衔接位置预留隐藏式通风间隙结构，在不破坏外观整体性的前提下保证空气流通，提升产品长时间工作的稳定性。渲染阶段采用影棚级布光方案，主光源从侧上方打亮产品主体，突出红色外壳的质感与灯头的层次结构，辅助光源补亮暗部细节，背景采用渐变灰色调，让产品主体更加突出，最终呈现的效果清晰展现了产品的外观特征、结构细节与材质表现，完整还原了便携式手提卤素探照灯的设计特点。
