三角支撑式机械连接摇臂结构设计

　　这类三角构型的支撑摇臂，在轻工自动化输送线、小型专用设备的连杆传动机构中应用十分普遍，多数时候承担着动力传递、部件定位支撑的双重作用，区别于常规等截面直臂结构，其非对称的三角布局能在有限安装空间内同时适配三个方向的铰接点位，避免多零件拼接带来的装配累积误差。从实际工况适配来看，这类零件通常用在中低载荷的间歇传动场景，比如包装设备的料仓拨料机构、小型检测设备的工位切换摆臂，工作过程中承受的载荷以周期性的摆转力矩为主，瞬时冲击载荷不会超过材料屈服强度的30%，因此结构设计上不需要做全实心的厚重构型。

　　设计阶段最先敲定的是三个铰接孔的中心距参数，这三个点位的相对位置直接决定了摆臂的传动比和行程范围，中间大直径孔是核心旋转支点，需要和设备机架上的固定销轴配合，孔径公差通常取H7级，配合面的粗糙度要求控制在Ra1.6以内，保证摆转过程无卡滞、长期磨损后间隙量可控；两端的小孔分别连接动力输入侧的连杆和执行端的工作部件，孔径比中间支点小2到3个规格，孔位的位置度公差需要控制在0.05mm以内，避免装配后出现运动干涉。

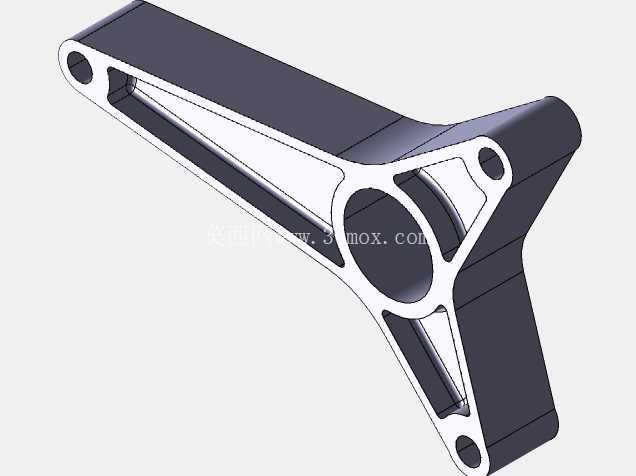

　　结构减重是这类零件设计的核心考量点，从模型上能看到臂身主体采用了镂空的筋板布局，沿着三个铰接孔的传力路径布置了主承力筋，筋厚根据载荷传递的梯度做渐变处理，靠近中间支点的位置筋厚最大，向两端小孔延伸时逐步收薄，非传力区域全部做挖空处理，相比同尺寸的实心摇臂，重量能降低45%以上，同时不会损失结构刚性。筋板和外轮廓的交接处全部做了R角过渡，避免应力集中导致的疲劳断裂，毕竟这类摆臂长期做往复摆转运动，应力集中位置很容易在循环载荷下出现微裂纹，最终引发零件失效。

　　安装边界方面，这类摇臂的外轮廓需要和周边的固定机架、运动部件预留至少3mm的安全间隙，摆转全过程中不能和相邻零件发生刮擦，零件的厚度方向尺寸通常根据配套销轴的长度确定，一般比销轴的配合段长度短0.2到0.3mm，保证轴向固定后不会出现窜动。零件的两个大平面不需要做过高的精度处理，只要平面度控制在0.1mm以内即可，避免安装时出现偏斜导致铰接点不同心。

　　从加工适配性来看，这类结构如果采用铝合金6061材质加工，镂空区域可以通过CNC铣削一次成型，不需要额外做焊接拼接，加工效率高且成品一致性好；如果是载荷稍大的工况，也可以采用45号钢做调质处理，表面做发黑防锈，铰接孔内可以加装铜套来提升耐磨性能，延长零件的整体使用寿命。设计过程中还需要考虑动平衡问题，因为摆臂做往复运动，质心如果偏离中间旋转支点的轴线太远，会在高速摆转时产生额外的振动，因此镂空区域的布局要兼顾质心位置的调整，尽量让质心落在旋转轴线上，降低驱动端的负载波动。

　　实际装配时，三个铰接点的销轴都需要加装轴向挡圈固定，避免摆转过程中销轴脱出，配合面需要涂抹适量的润滑脂，降低铰接位置的磨损速率。这类结构的设计逻辑本质是在满足传力要求、安装空间约束的前提下，尽可能压缩零件的自重和材料占用，同时兼顾加工工艺性，不需要复杂的工装夹具就能完成批量加工，对于中小载荷的摆转传动场景，这种三角镂空摇臂的综合性价比远高于常规的直臂式结构，也能适配更多紧凑空间的安装需求。
