带法兰安装座的中空轴类连接结构

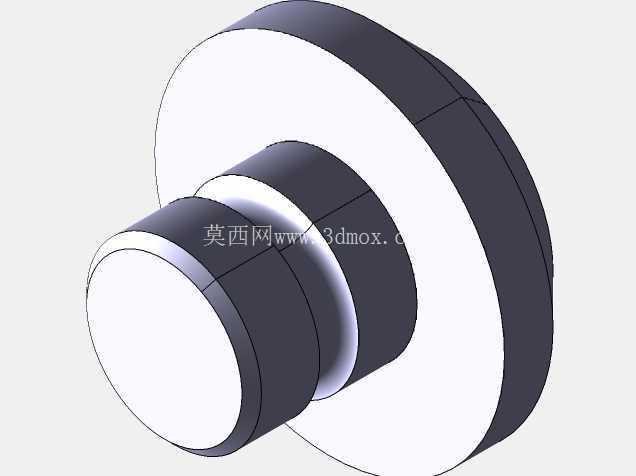

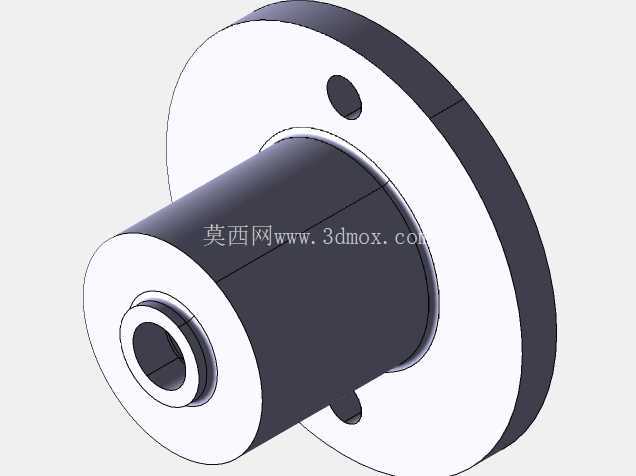

　　从结构设计逻辑来看，一端的圆形法兰盘是整个零件的安装基准面，法兰盘上预留的两个对称安装孔，是用来穿装固定螺栓的，安装时法兰端面需要和设备安装板的基准面完全贴合，这就要求建模时法兰端面的平面度公差要控制在合理范围，避免安装后出现轴系偏斜，导致后续连接的部件出现同轴度误差。中间的轴段部分是和配套轴承、轴套配合的部位，设计时要根据所选轴承的内径尺寸确定轴段的公差带，一般和轴承内圈配合的轴段会选用k6或者m6的过渡配合，既保证装配时不会出现过松打滑，也不会因为过盈量太大导致轴承内圈变形，影响旋转精度。轴端的内孔台阶是做什么的？在自动化输送线、小型动力传输单元以及精密检测设备的走线布局场景中，这类带法兰安装基座的中空轴结构是解决穿线、同轴定位与载荷传递的常用零件。不同于实心轴的载荷传递逻辑，中空的内孔设计首先要满足管线穿过的需求，比如设备端的传感器信号线、气动管路可以直接从轴中心穿过，避免管线在轴类零件旋转或往复运动时出现缠绕、剐蹭的问题，这在需要360度旋转的工装夹具、视觉检测旋转台结构里尤为实用。

　　很多新手建模时容易忽略这个细节，这个台阶其实是用来安装轴用挡圈或者限位衬套的，当轴段穿入轴承内圈后，端部的台阶可以顶住轴承内圈端面，配合法兰端的轴肩实现轴承的轴向定位，不需要额外加工卡簧槽就能完成轴承的双向限位，减少了加工工序，也降低了轴段应力集中的风险。再看安装边界的控制，法兰盘的外径要比安装板上的开孔直径大3到5毫米，保证安装时法兰有足够的压紧面，不会出现螺栓拧紧后法兰陷入安装孔的问题；轴段的长度要根据安装板厚度、轴承宽度以及端部连接件的厚度来确定，要保证装配后轴端不会突出连接件端面太多，避免和周边运动部件发生干涉。

　　实际应用中，这类结构常用来做小型旋转工位的支撑轴，比如电子元器件检测设备的转盘支撑，中空部分走检测探头的信号线，法兰端固定在设备机架上，轴段上安装深沟球轴承支撑转盘转动，既满足了走线需求，又保证了转盘的旋转同轴度。建模过程中要特别注意几个细节：法兰盘和轴段的过渡位置要做圆角处理，不能直接做直角衔接，避免热处理或者受力时出现应力集中导致断裂；内孔的粗糙度要求不用太高，因为只是走管线用，但是和轴承配合的轴段外圆、法兰安装端面的粗糙度要达到Ra1.6以上，保证配合精度和安装贴合度；两个安装孔的位置度要严格控制，要和安装板上的螺纹孔位置完全对应，不然装配时会出现螺栓穿不进去的问题。

　　很多刚接触结构设计的工程师容易犯的错误是把中空轴的壁厚设计得太薄，虽然满足了穿线的内孔尺寸要求，但是轴的抗扭刚度不够，传递扭矩时容易出现变形，一般来说这类小尺寸的中空轴，壁厚至少要保证在3毫米以上，如果是传递较大扭矩的场景，还要根据扭矩计算公式校核轴的扭转强度，适当增加壁厚或者选用强度更高的材料。另外，法兰盘上的安装孔如果是穿装内六角螺栓的话，还要考虑螺栓头的沉孔深度，保证螺栓拧紧后螺栓头不会突出法兰端面，不然会影响法兰和安装基准面的贴合。这类结构虽然看起来简单，但是在实际设备里的应用频率非常高，从小型桌面级自动化设备到大型生产线的辅助工位都能看到类似结构，建模时把每个配合面的公差、安装边界的尺寸、受力部位的强度都考虑到位，才能保证加工出来的零件装配后能稳定运行，不会出现同轴度差、转动卡滞、固定松动之类的问题。
