双层长距离工业带式输送线结构设计

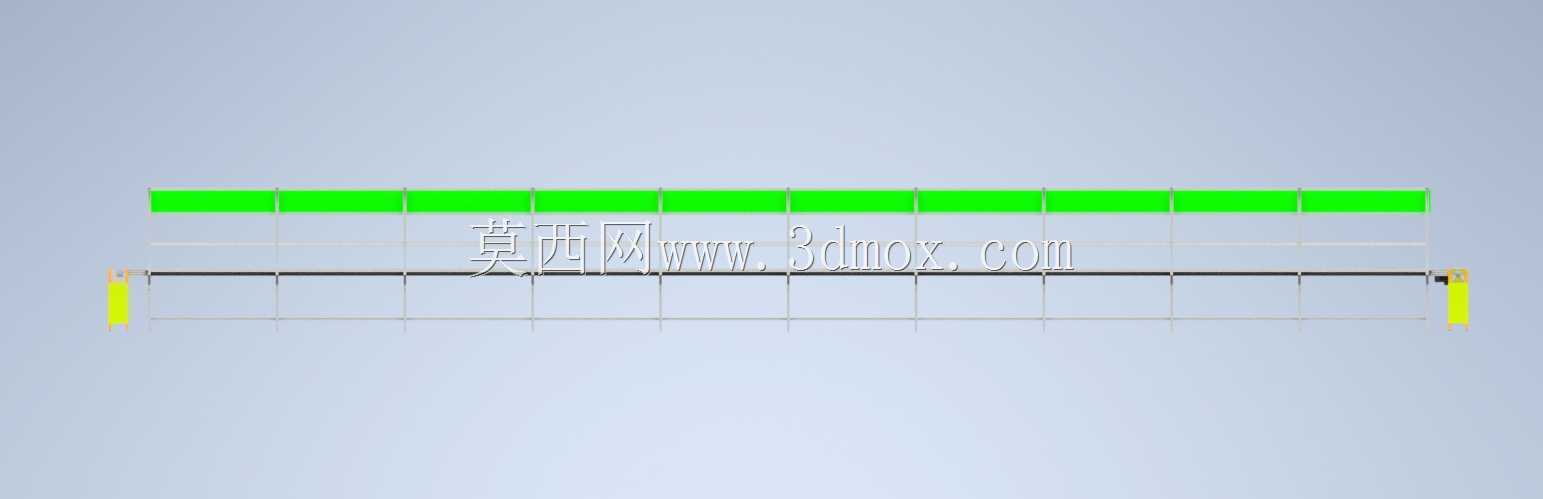

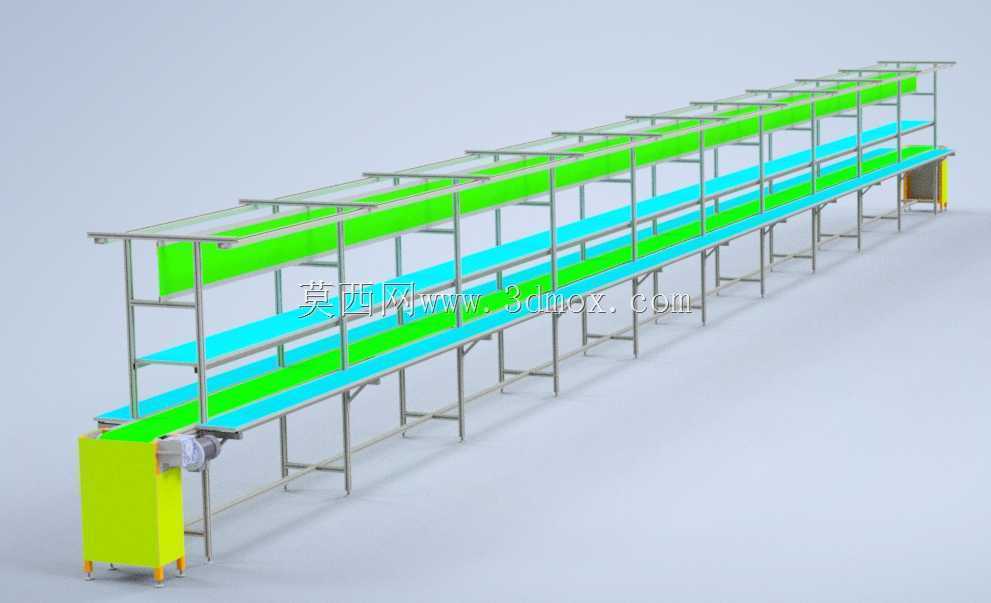

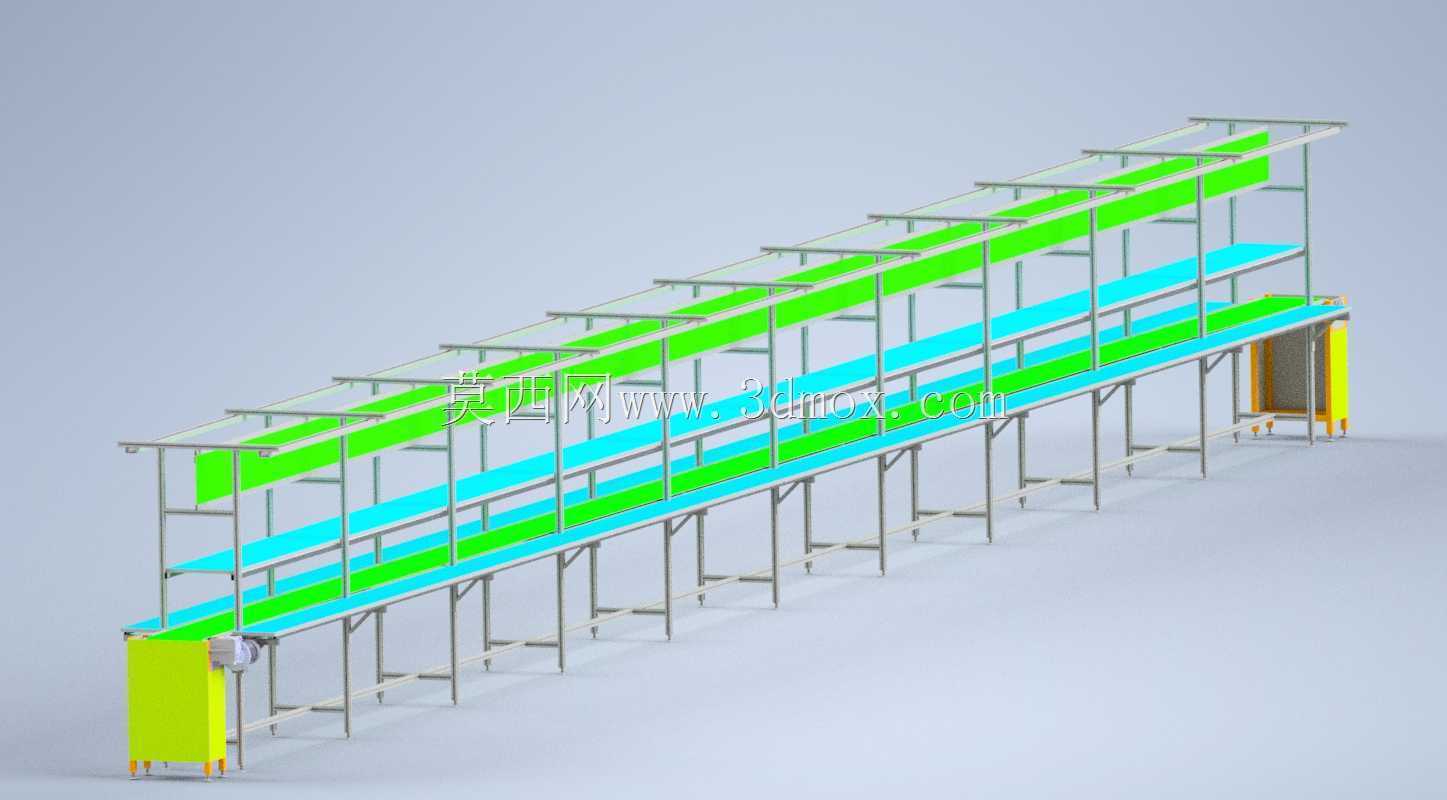

　　这款双层带式输送设备主要面向电子组装、轻工产品分拣、小型零部件周转这类长距离工位衔接场景，在车间布局里能替代传统单层输送线的空间浪费问题，单条线体可同时承载两条不同工序的物料流转，上层可完成组装工序的载具输送，下层可实现成品回流或者空治具返程，不用额外架设第二条平行输送线，能压缩近40%的车间横向占用空间，对于厂房面积紧张、工序排布紧凑的生产线适配性很强。从结构设计逻辑来看，整体机架采用标准化工业铝型材拼接搭建，支腿按照等距排布做了斜撑加固，每段支腿底部预留了脚轮安装位与可调脚杯固定孔，既可以满足整线快速移位调整的需求，也能在固定安装时通过脚杯调节整体水平度，抵消地面不平整带来的皮带跑偏隐患。线体总长度达到20米，整体宽度控制在1.

　　2米以内，上下两层皮带的垂直间距预留了足够的操作空间，作业人员坐在线体两侧时，手肘高度刚好匹配上层皮带的作业面，不用刻意抬臂或者俯身就能完成物料取放，长时间作业的疲劳度能得到有效控制。两端的驱动端做了集成式护罩封装，驱动电机安装在进料端的侧下方，不会占用线体端部的操作空间，护罩同时兼具安全防护与防尘作用，避免生产过程中碎屑、线头卷入传动辊筒。皮带选用亮面绿色PVC材质，表面摩擦系数适中，既能保证纸质载具、塑料工装板不会在输送过程中打滑偏移，也不会因为摩擦力过大导致物料卡滞时磨损皮带表面，两层皮带下方都排布了密集的承托辊筒，辊筒间距经过测算，即使放置重量达到5kg的工装载具，皮带也不会出现明显下凹，保证输送过程的平稳性。

　　线体上层顶部加装了透明防护挡边与照明支架安装位，用户可以根据自身工序需求加装工位照明、作业指导书挂板、防静电插座等配套组件，不用额外在机架上打孔攻丝，所有安装位都在型材设计阶段预留了T型槽位，后期改造升级的灵活度很高。传动部分的张紧结构设计在两端的辊筒安装座上，采用螺杆调节式张紧，维护人员不用拆解线体护板，只需要在端部转动调节螺栓就能调整皮带张紧度，日常维护的操作门槛很低，普通设备维护人员经过简单培训就能完成日常调校。安装边界方面，线体进料端与出料端都预留了0.5米的对接空间，可以直接和爬坡输送机、转角台、分拣设备做无缝衔接，支腿的高度可以根据对接设备的高度做±200mm的定制调整，不需要更换主体型材，

　　只需要调整支腿的伸缩段就能适配不同高度的上下游设备。在实际使用场景中，这类双层输送线常应用在电子厂的插件段、组装段、包装段衔接，也可以用于电商仓储的小件包裹分拣，上下层可以分别对应不同流向的物料，比如上层走待检测产品，下层走检测完成的合格品，或者上层走待包装产品，下层走包装废料，实现单条线体的双向物流功能，相比传统的两条单层输送线，不仅节省空间，还能减少一套驱动控制系统的投入，降低设备整体的采购成本与后期运维成本。设计过程中特意规避了传统长距离输送线容易出现的皮带跑偏、中段下凹、支腿晃动等常见问题，每间隔3米就设置了一组皮带防跑偏挡轮，辊筒两端都做了锥度处理，能自动修正皮带运行过程中的小幅偏移，机架的连接角件都采用加厚铸铝角件，相比薄铁片冲压的角件，抗扭强度提升60%以上，即使线体满负载运行，也不会出现机架晃动的情况。两层皮带的运行速度可以独立控制，用户可以根据上下层不同的工序节拍调整对应的输送速度，比如上层组装工序节拍慢就调至0.2m/s，下层回流节拍快就调至0.5m/s，互不干扰，适配柔性生产的调整需求。线体侧边预留了传感器安装槽，可以按需加装光电传感器、计数传感器、到位挡停机构，实现物料的自动到位停止、满料预警、自动计数等自动化功能，不需要额外做结构改造，能直接接入车间的生产管理系统，实现产线数据的实时采集。
