90度弯角双法兰连接管路接头结构

　　在流体输送管路系统的布设场景中，受设备安装空间限制、管路走向调整需求，经常需要用到转向类连接构件，这款双法兰90度弯接头就是针对这类工况设计的转接部件。从实际应用来看，这类接头常出现在液压泵站管路排布、小型发电机组油路转接、工业设备冷却循环水回路、气动控制系统管路布局中，用来实现两个垂直方向管路的刚性连接，相比软管转接，刚性弯接头的承压能力更强，管路固定后形变更小，长期运行下不会出现软管老化渗漏的问题，适合固定工位的长期管路布设。

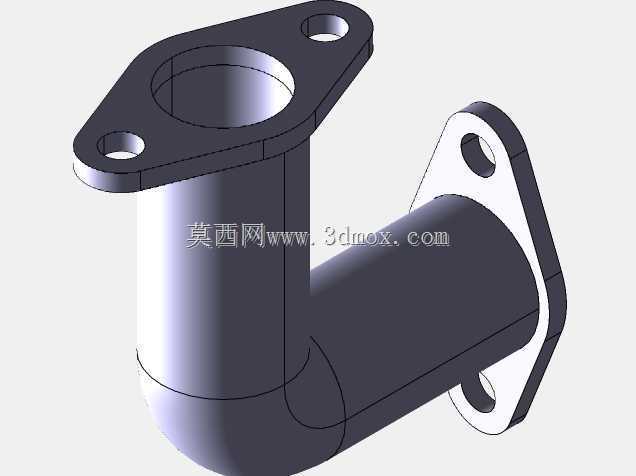

　　从结构设计逻辑来看，接头两端采用菱形法兰安装面，每个法兰面设置两个安装通孔，这种双孔菱形法兰的设计，相比圆形四孔法兰，在满足连接强度的前提下，大幅压缩了安装占用的平面空间，适合安装面局促的设备侧壁、泵体接口位置。法兰面与管路衔接处做了圆弧过渡处理，避免直角连接处的应力集中，在管路承受内部流体压力冲击、外部安装振动时，过渡圆弧可以分散应力，杜绝连接处开裂的风险。弯头的流道采用等径圆弧转弯设计，内壁光滑无突变台阶，流体经过转弯处时的流阻更小，不会出现直角弯头常见的湍流、压损过大问题，对于液压系统来说，更低的流阻意味着更少的功率损耗，对于冷却回路来说，能保障冷却液的流速稳定，提升换热效率。

　　从安装边界来看，两端法兰的安装孔位采用对称布局，安装时可以根据现场管路走向调整0度或180度的安装角度，适配不同的管路排布方向，不需要额外定制接头角度。法兰端面预留了密封件安装的沉台空间，安装时可以放置O型密封圈或者密封垫片，保障连接后的密封性能，避免流体渗漏。接头的主体壁厚经过等强度校核，转弯处的壁厚略大于直管段，抵消转弯处的应力叠加效应，在满足额定承压要求的前提下，尽可能控制零件整体重量，减少安装后对管路接口的附加载荷。

　　在建模过程中，这类零件需要重点关注几个核心尺寸的管控：首先是两端法兰面的垂直公差，必须保障两个安装面的垂直度在合理范围内，否则安装后会出现法兰面贴合不严、密封件压缩量不均导致的渗漏问题；其次是法兰安装孔的位置度公差，要保证孔位与对接接口的螺孔完全对中，避免强行安装带来的装配应力；另外流道的转弯圆弧半径需要严格控制，既要保证流道顺滑，也要避免外壁壁厚不足导致的强度问题。实际生产中这类零件多采用金属铸造成型后再机加工法兰面与安装孔，建模时预留的机加工余量需要匹配实际加工工艺，避免后续加工出现尺寸偏差。

　　这类弯接头在实际选型时，需要匹配对接管路的通径、法兰安装孔距、额定工作压力等参数，相比标准的直角弯头，这款双菱形法兰的结构更适合非标准接口的设备配套，在小型液压站、移动式工业设备、车载液压系统中应用十分广泛，因为这类场景的安装空间往往十分紧凑，无法容纳大尺寸的标准法兰接头，这种紧凑化的法兰设计刚好能满足狭小空间的安装需求。同时，刚性一体结构的弯头，相比拼接式的弯头组件，减少了两个连接密封点，降低了整个管路系统的渗漏风险点，提升了系统运行的可靠性。
