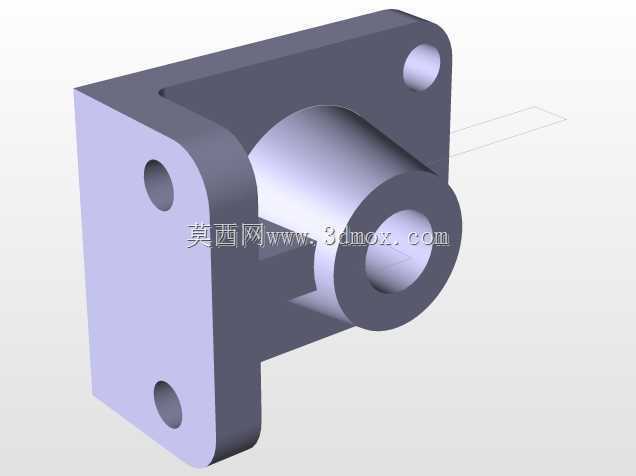

在流体管路布设、小型动力传输以及工装夹具定位的场景里,这类带方形安装法兰的直角转接轴套是很常见的连接构件,很多时候它承担着改变管路走向、为传动轴提供侧向支撑、或是作为执行元件的安装基座的作用。从结构上看,它的主体分为两个垂直衔接的部分,一侧是带三个安装孔的方形法兰板,法兰板做了加厚处理,边缘做了小圆角过渡,避免应力集中在直角棱边处,三个安装孔呈三角分布,两个孔沿法兰竖直方向排布在侧边,一个孔布置在法兰板的上角位置,这种非对称的孔位设计其实是为了适配安装面的空间限制,避免和周边的其他紧固件、管线产生干涉,安装时可以通过三个螺栓将整个构件牢牢固定在设备的立板或者机架型材上,法兰板和安装面贴合的一侧做了精铣处理,平面度控制在合理范围内,
保证安装后不会出现翘曲,影响轴套的同轴度。和法兰板垂直衔接的是中空的筒状轴套部分,筒体外径和法兰板的厚度做了匹配,衔接处做了圆弧过渡,减少应力集中的同时也能提升铸件的成型良品率,筒体内部是阶梯通孔,靠近法兰的一侧孔径更大,外侧孔径稍小,这种阶梯设计一方面可以为穿过的轴类零件提供轴向定位,另一方面也能在内部加装密封圈、衬套这类辅助零件,满足不同工况下的密封或者耐磨需求。设计这类零件的时候,首先要考虑的是安装边界的限制,法兰板的外形尺寸要和安装面的可用空间匹配,不能超出安装面的范围,同时三个安装孔的中心距要严格对应安装面上的预留螺纹孔位置,孔的直径要比选用的螺栓直径大0.2到0.5毫米,留出装配时的调整余量,
避免因为加工误差导致螺栓无法穿入。筒体部分的长度要根据外接零件的配合深度来确定,保证配合长度足够传递载荷,不会因为配合过短出现受力歪斜的情况,筒体的内孔同轴度要控制在0.02毫米以内,和法兰安装面的垂直度也要控制在相应的公差范围内,不然穿过内孔的轴类零件会出现别劲的情况,运转时会产生额外的磨损,甚至出现卡滞。在实际应用中,如果是用在气动管路的转接场景,这个零件的内孔会和气管接头配合,阶梯孔的台阶面可以作为接头的密封面,安装时在台阶面加装紫铜密封垫或者O型圈,就能保证气路的密封性,不会出现漏气的情况;如果是用在小型传动轴的支撑场景,内孔里可以压入铜套或者直线轴承,为传动轴提供径向支撑,法兰板固定在机架上,就能让传动轴垂直于安装面布置,
实现动力的直角转向传输;如果是用在工装夹具上,这个构件可以作为定位销的安装座,内孔穿入定位销,法兰固定在夹具基板上,就能为工件提供垂直方向的定位支撑。从加工工艺的角度看,这类零件如果是小批量制作,可以采用方块料铣削成型,先铣出法兰板的外形和安装孔,再铣出筒体部分的外形,最后精加工内孔保证尺寸精度;如果是大批量生产,就可以采用压铸或者熔模铸造的方式做出毛坯,再对安装面、内孔、安装孔这些关键配合面做精加工,既能保证零件的强度,也能控制生产成本。在做三维建模的时候,要特别注意衔接处的圆角处理,不能直接做直角衔接,不然不仅铸造的时候容易出现缩孔缺陷,零件受力的时候也容易在直角处产生应力集中,长期受交变载荷的话会出现断裂的情况,另外安装孔的倒角、内孔的端口倒角都不能遗漏,倒角不仅能去除加工毛刺,也能方便装配时螺栓或者轴类零件的导入,提升装配效率。还要考虑零件的壁厚均匀性,法兰板和筒体衔接的位置不能出现壁厚突变,不然铸造或者注塑的时候会因为冷却速度不一致产生变形,影响零件的最终尺寸精度,整个零件的壁厚尽量保持均匀,局部加厚的位置也要做平缓的过渡,避免出现缩痕或者气孔。
