交流稳压器配套安装连接结构件

　　在交流稳压供电系统的装配环节中，这类结构件承担着核心绕组单元与外部安装基座的衔接固定作用，是稳压器内部实现机械定位、载荷传递的关键承载部件。从实际应用场景来看，这类零件多部署在中小功率交流稳压器的腔体内部，一侧对接圆柱形的绕组或铁芯套筒组件，另一侧通过安装面固定在设备的金属机架上，既要承受绕组自身的重量载荷，也要抵消设备运行过程中产生的微幅振动，避免绕组出现位移导致接线端子松脱、气隙变化影响稳压精度。

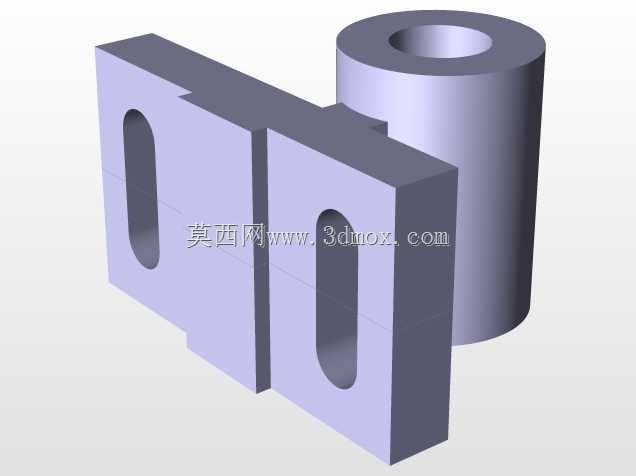

　　从功能特性上看，该结构件采用双安装臂一体化设计，两个对称布置的板状臂体上开设长圆形安装腰孔，可在装配时提供一定的位置调整余量，抵消机架加工、绕组套筒定位时产生的尺寸公差，降低装配对位的难度；臂体与圆柱形套筒对接的部位采用一体化衔接结构，没有额外的拼接焊缝或连接缝隙，避免长期受振后出现连接松动的问题。腰孔的长度方向沿安装臂的延伸方向布置，调整行程可覆盖±3mm的安装偏差，适配不同批次机架的安装孔位误差，不需要额外加工调整垫片即可完成装配。

　　设计思路上，这类结构件优先考虑承载稳定性与装配便利性的平衡，整体采用等强度设计思路，安装臂的厚度根据绕组的重量载荷做匹配计算，在保证结构刚性的前提下尽可能减少材料用量，降低零件自身重量对机架的载荷。圆柱形对接套筒的内径与绕组端部的定位轴径采用间隙配合，配合公差控制在H7/h6区间，既保证装配时可以顺利套入，也能限制绕组的径向窜动；套筒的高度根据绕组端部的定位长度确定，保证接触面积足够传递载荷，不会出现局部应力集中导致的套筒变形。两个安装臂的平面度要求控制在0.1mm以内，保证与机架安装面贴合紧密，避免出现点接触导致的固定螺栓受力不均。

　　从安装边界来看，该结构件的整体外轮廓尺寸适配常规10kVA以下交流稳压器的内部安装空间，安装臂外侧到套筒中心的距离不超过腔体内部的安装净空，腰孔的中心距匹配标准稳压器机架的安装孔位间距，不需要对现有机架做二次改造即可直接替换原有结构件。零件的所有棱边都做了R0.5的倒角处理，避免装配时划伤操作人员的手部，也防止尖锐棱边割破绕组的绝缘层造成电气安全隐患。对接套筒的端面与安装臂的底面保持垂直，垂直度公差控制在0.08mm以内，保证绕组安装后保持竖直状态，不会出现倾斜导致铁芯气隙不均匀，影响稳压器的输出电压稳定性。

　　在实际选型适配时，需要确认对接套筒的内径与待固定绕组端部的轴径匹配，安装臂的腰孔长度满足现场安装的调整需求，零件的材质选用具备一定强度的工程结构材料，表面做绝缘氧化处理，避免与机架、绕组之间形成导电通路，影响设备的电气绝缘性能。这类结构件的建模过程中，重点要保证腰孔的位置度、套筒与安装臂的衔接圆角过渡，避免应力集中部位在长期受振后出现疲劳断裂，圆角半径不小于2mm，分散衔接部位的应力。安装臂的厚度根据载荷计算确定，保证在设备运输过程中承受冲击载荷时不会出现弯折变形，能够可靠固定绕组组件的位置，维持稳压器内部结构的稳定性。
