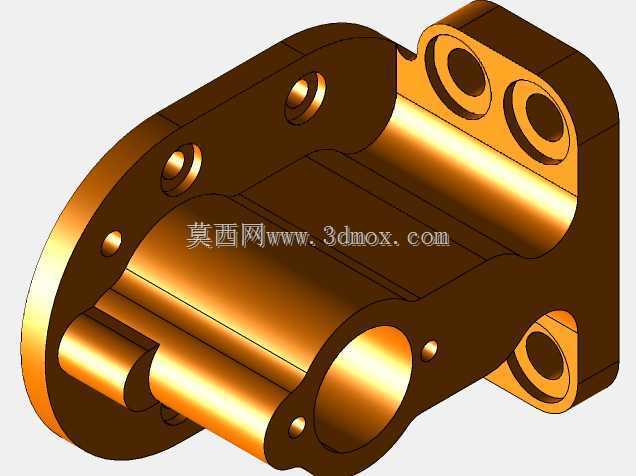

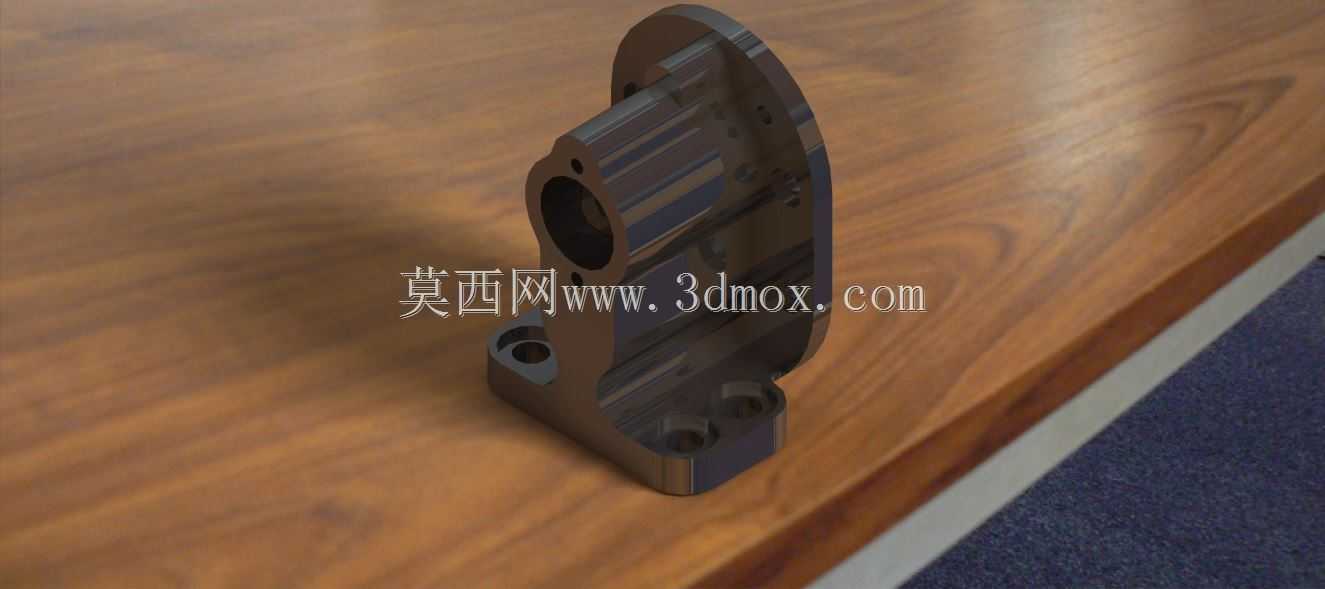

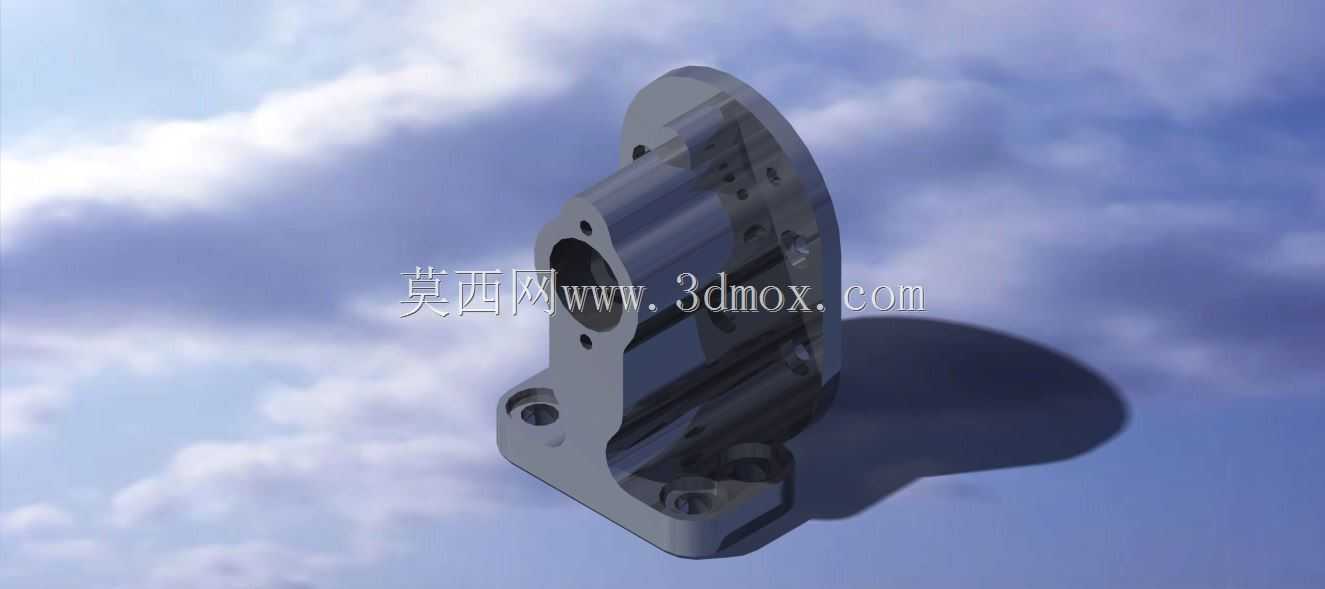

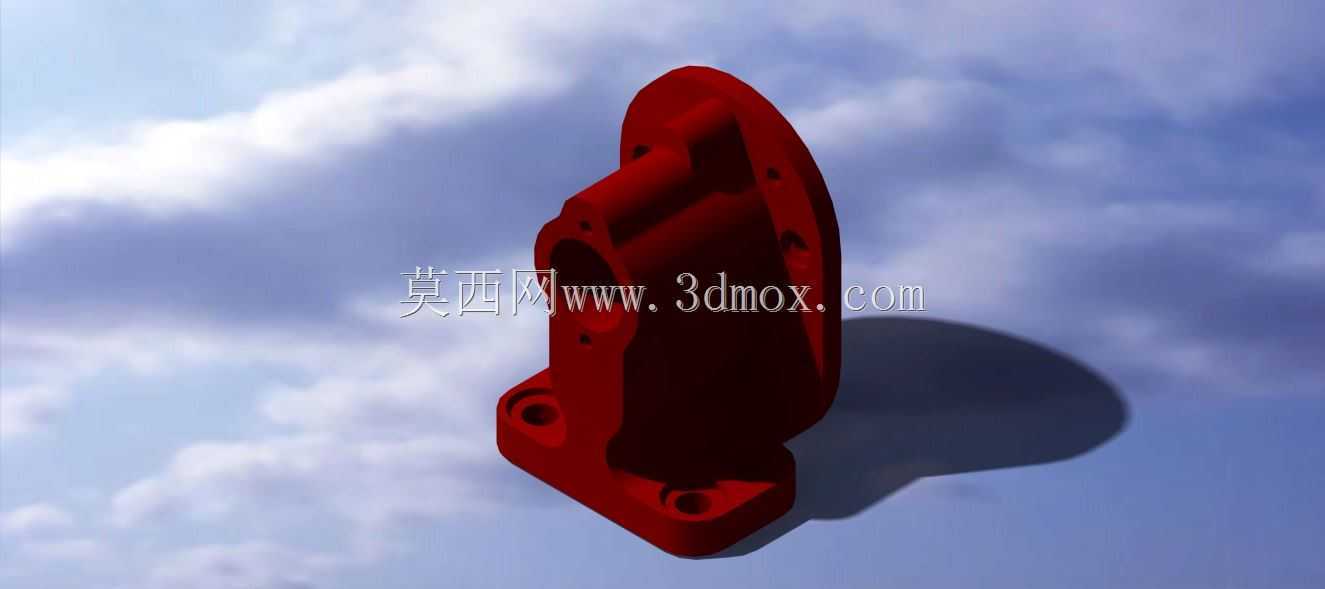

外啮合齿轮泵壳体结构三维设计

　　在液压传动系统、低压流体输送工况里，齿轮泵是应用占比极高的动力转换元件，本次设计的壳体作为外啮合齿轮泵的核心承载基体，需要同时兼顾齿轮副的安装定位、流体腔道密封、外部接口对接、安装固定等多重功能，是决定齿轮泵运行稳定性、容积效率与使用寿命的关键结构件。从实际工况适配角度出发，这类齿轮泵壳体多用于中小流量的液压供油单元，常见于机床润滑系统、小型工程机械液压站、轻工设备的流体输送回路，工作压力覆盖1-6MPa区间，适配黏度等级15-68的液压油或润滑介质，壳体本身需要承受持续的油压脉动、齿轮啮合带来的振动载荷，同时要保证腔道内壁的形位公差满足齿轮副的啮合间隙要求，避免内泄过大导致容积效率下降。设计过程中首先确定的是安装边界尺寸，

　　底部的安装法兰采用菱形布局的两个安装孔，孔位中心距匹配常规的卧式泵安装基座尺寸，安装面平面度要求控制在0.02mm以内，保证安装后壳体不会产生附加装配应力，避免齿轮轴孔同轴度偏差引发的偏磨问题。壳体的主体腔室为8字形的齿轮容纳腔，腔室深度与齿轮厚度匹配，单边间隙控制在0.03-0.05mm，这个间隙区间是经过多轮工况验证的最优值：间隙过大会导致高压侧介质向低压侧内泄，降低泵的输出效率；间隙过小则会在油温升高、零件热膨胀时出现齿轮与腔壁的刮擦，引发卡滞故障。进油口与出油口分别布置在壳体的侧方与上方位置，进油口通径大于出油口通径，目的是降低进油侧的流阻，避免高转速工况下出现吸空、气蚀问题，油口的连接法兰尺寸符合通用液压管接头的安装标准，

　　可直接对接标准规格的液压管路，无需额外设计转换接头。壳体上的轴承孔位与齿轮腔采用一次装夹加工的工艺基准设计，建模时将两个轴承孔的同轴度、轴承孔与齿轮腔端面的垂直度作为关键形位公差约束，从三维结构阶段就规避后续加工、装配环节可能出现的公差累积问题。壳体外部的加强筋结构沿着腔室轮廓、油道走向布置，既能够提升壳体的整体刚性，降低油压脉动带来的结构形变，又不会过度增加零件重量，兼顾了轻量化与结构强度的平衡。在细节结构处理上，壳体的所有棱边都做了R1-R2的圆角过渡，避免应力集中，尤其是在安装孔与腔室的连接位置、油道的转弯位置，圆角处理能够有效降低长期载荷下的疲劳开裂风险。密封槽的尺寸设计适配标准O型密封圈，

　　槽宽与槽深的尺寸公差严格匹配密封件的压缩比要求，保证静态密封面在额定工作压力下不会出现渗漏问题。从建模逻辑来看，整个壳体采用参数化建模思路，将齿轮中心距、腔室深度、安装孔位、油口通径都设置为可调整参数，后续如果需要适配不同排量、不同安装要求的齿轮泵，只需要修改对应参数即可快速生成衍生结构，不需要重新从零开始建模，能够大幅提升同系列产品的设计迭代效率。对于结构设计从业者来说，这类壳体的建模重点不在于外形的复杂度，而在于各个配合面的公差约束、工艺可行性的提前考量：比如腔室的加工深度要适配常规铣刀的加工行程，轴承孔的尺寸要符合标准轴承的安装尺寸系列，安装孔的沉头深度要匹配对应规格螺栓的头部尺寸，这些细节如果在三维设计阶段没有考虑到位，后续出工程图、进入加工环节时就会出现各种工艺问题，导致零件无法加工或者装配后无法达到设计性能。另外，壳体的壁厚设计也做了针对性优化，高压侧的壁厚比低压侧厚1.5mm，因为高压侧需要承受持续的油压载荷，适当增加壁厚能够提升结构强度，而低压侧载荷较小，适当减薄壁厚可以控制零件整体重量，这种差异化的壁厚设计比均匀壁厚设计更符合工程实际的载荷分布特点，避免材料的不必要浪费。
