游乐园碰碰车外壳曲面结构三维设计

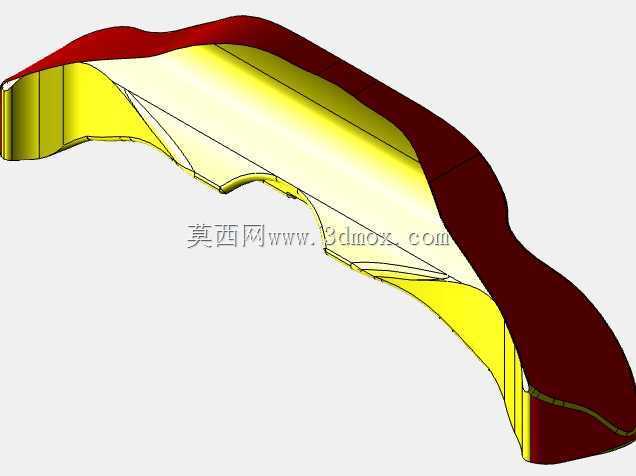

　　本次设计的碰碰车外壳曲面结构，主要面向室内外游乐园、商业综合体游艺区、主题乐园碰碰车场馆的运营场景，作为碰碰车整车的外部覆盖件与防撞承载结构使用。在实际运营场景中，碰碰车需要在划定的封闭场地内持续承受高频次的低速碰撞，车体外壳不仅要满足外观辨识度需求，更要承担碰撞冲击力传导、缓冲结构安装定位、内部驾乘空间防护的核心功能。从功能特性来看，该外壳采用大曲率顺滑曲面设计，外侧边缘做了全包式加厚轮廓处理，能够匹配橡胶保险杠的安装卡槽，碰撞发生时可将局部冲击力沿曲面壳体均匀分散到周边的车架连接点，避免应力集中导致的壳体开裂。设计过程中优先考虑了驾乘人员的进出空间，壳体上部开口轮廓按照人体工程学尺寸做了适配，边缘做了圆弧过渡处理，

　　避免驾乘人员上下车时发生磕碰。曲面造型上采用了双色分区的结构设计，上部深色区域为耐刮擦的高强度覆盖层，下部亮色区域为抗冲击的主体结构层，两层结构在建模时做了一体化的曲面缝合处理，不存在拼接缝隙，能够有效避免运营过程中缝隙进灰、进水腐蚀内部车架的问题。从安装边界来看，该外壳的下部预留了与底盘车架连接的12个均匀分布的安装孔位，孔位位置与常规碰碰车底盘的安装基准完全匹配，不需要额外做转接支架即可完成装配；外壳内侧预留了方向盘转向机构、油门踏板组件、电池仓的安装避让空间，所有避让区域的曲面都做了偏移加厚处理，保证安装后内部组件与外壳之间保留15mm的安全间隙，避免车辆行驶过程中内部组件与外壳发生摩擦干涉。外形尺寸方面，

　　该外壳整体长度控制在1.8米，宽度1.1米，上部乘坐开口的宽度为0.65米，能够满足成人与儿童共同乘坐的空间需求，外壳整体高度为0.45米，安装到底盘后整车离地间隙为0.08米，既能够保证车辆在场地内行驶时不会剐蹭地面的导电地板，也能避免底盘过低导致的碰撞后卡滞问题。在曲面建模过程中，所有过渡圆角都采用了R30以上的大圆角设计，一方面是为了降低碰撞时的尖锐接触风险，另一方面也便于后期的玻璃钢模具开模，减少脱模时的曲面拉伤问题。壳体的壁厚设计为均匀的5mm，在碰撞受力集中的前后边缘区域做了局部加厚到8mm的处理，同时在加厚区域内侧设计了网格状的加强筋结构，加强筋高度为20mm，厚度3mm，能够在不显著增加壳体整体重量的前提下，

　　提升边缘区域的抗冲击性能，减少长期碰撞后的变形量。考虑到碰碰车运营时的维护需求，外壳的后侧预留了检修口的安装位，检修口轮廓与壳体曲面做了齐平处理，安装检修盖板后不会破坏整体曲面的顺滑度，检修口尺寸为0.3m*0.25m，能够满足日常维护时对电池、控制线路的检修操作需求，不需要整体拆卸外壳即可完成常规维保工作。在碰撞力传导路径的设计上，外壳与橡胶保险杠接触的区域做了一圈内凹的定位槽，保险杠安装后能够完全嵌入槽内，碰撞时冲击力不会直接作用在壳体的边缘端面，而是通过定位槽的侧壁将力传导到壳体的整体曲面结构上，再通过下部的连接点传递到底盘车架，整个传力路径没有硬拐点，能够有效吸收低速碰撞的能量，降低碰撞时驾乘人员感受到的冲击力。此外，壳体表面的曲面顺滑度也做了专门的优化，所有曲面的G2连续误差控制在0.01mm以内，后期做表面喷漆处理时不会出现曲面光影不顺的问题，能够满足游乐园对设备外观的视觉要求，不同颜色分区的边界线沿着曲面的自然棱线分布，喷漆时不需要做复杂的遮蔽处理即可获得清晰的分色效果，降低生产制造的工艺难度。
