交流稳压器配套储液罐体结构设计

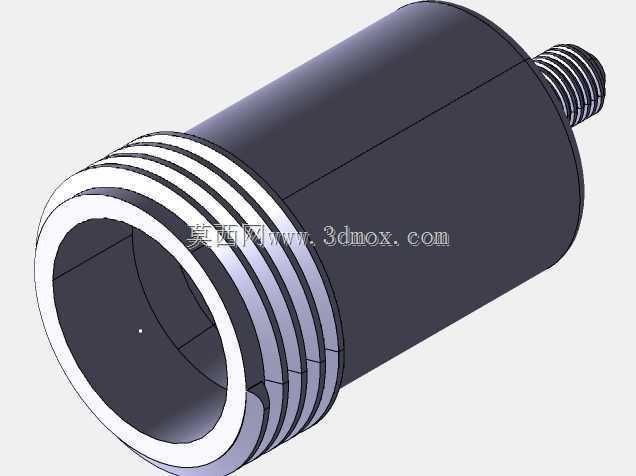

　　在交流稳压器的配套冷却及介质存储系统中，这类储液罐体是承担介质缓存、压力平衡、热胀冷缩补偿的核心结构件，日常运行中需要持续容纳稳压器工作过程中因温度变化产生体积波动的绝缘冷却介质，避免设备内部出现空腔导致绝缘性能下降、局部过热等问题，同时也能在介质出现微量损耗时提供一定的储备余量，减少日常维护的补加频次。从结构设计逻辑来看，该罐体采用一端开口、一端封闭带外伸接头的筒型主体结构，开口端设置多道环形外螺纹结构，主要用于和端盖或者外接管路实现旋合密封连接，多道螺纹的设计一方面可以提升连接的咬合长度，保证承压状态下的连接强度，避免设备运行过程中因振动、压力波动出现螺纹松脱泄漏的问题，另一方面多道螺纹配合密封垫片安装时，可以形成多道密封防线，

　　降低介质从连接缝隙渗漏的概率。封闭端的外伸小直径螺纹接头，主要用于连接排气、补液或者压力检测管路，接头位置做了同轴度公差约束，保证和外接管路连接时不会出现偏心应力，避免长期受力出现接头根部开裂的问题。罐体主体采用等壁厚筒身设计，壁厚取值结合稳压器运行时的内部介质压力、环境温度变化范围做了校核，既可以满足长期承压的强度要求，也不会因为壁厚过大造成整体重量超标、材料浪费的问题，筒身内壁做了光滑过渡处理，没有突兀的棱角或者台阶，避免介质流动或者热交换过程中出现局部滞流区，防止杂质在罐体内部沉积堵塞管路。安装边界方面，该罐体的最大外径由开口端的螺纹大径决定，安装时需要预留足够的径向空间避免和周边的稳压器线圈、接线端子等部件产生干涉，

　　轴向尺寸需要同时考虑筒身长度、两端螺纹的旋合长度，以及外接管路的最小转弯半径，保证安装完成后后期维护拆卸时不需要拆解周边其他部件即可完成罐体的更换作业。在实际选型适配时，需要重点核对两端螺纹的公称直径、螺距参数和原有设备接口的匹配度，同时确认罐体的有效容积是否满足对应功率稳压器的介质膨胀量补偿需求，避免容积过小导致温度升高时介质溢出，或者容积过大造成设备内部空间浪费、介质加注量过多的问题。结构建模过程中，对螺纹收尾处做了退刀槽结构设计，避免螺纹加工到根部出现应力集中，同时也能保证连接部件可以旋合到位，不会因为螺纹收尾的余高导致密封面无法贴合；筒身和端盖、接头的连接位置都做了圆角过渡，降低焊接或者一体成型过程中的应力集中系数，

　　提升罐体的抗疲劳性能，适配稳压器长期运行时的轻微振动工况。这类储液结构除了在交流稳压器中使用，也可以适配其他需要密闭存储流体介质、带螺纹连接接口的中小型工业设备，只要接口参数、容积、承压等级匹配即可通用，建模时所有配合面的尺寸公差都按照中等精度配合要求设置，既可以降低加工难度，也能保证现场安装时的互换性，不需要额外修配即可完成装配。
