简易滚轮支撑安装组件结构设计

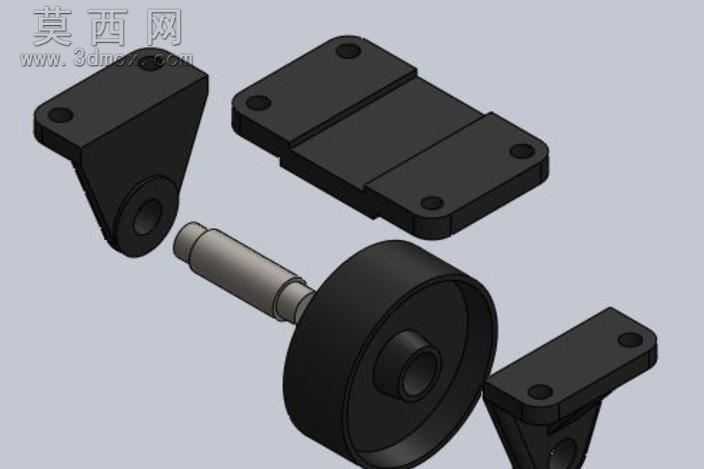

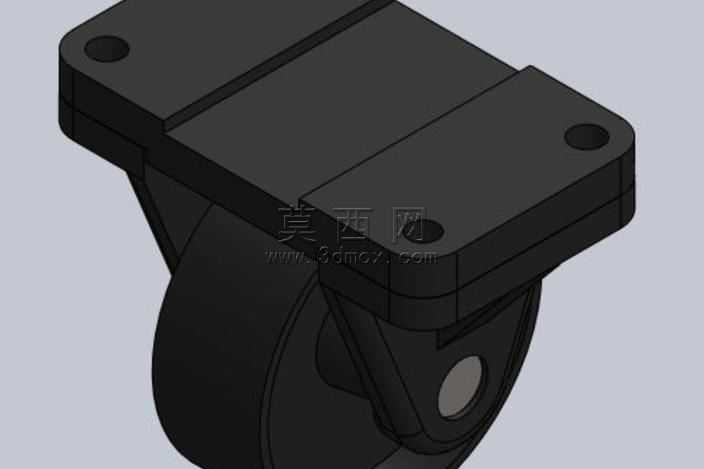

本作品为一套简易滚轮支撑安装组件，采用三维参数化建模方式完成全零件设计与整体装配，整体建模逻辑遵循从单个零件到整体装配的正向设计流程，便于学习者理解机械组件的拆分设计思路。建模过程中首先对组件的功能需求进行拆解，整套组件需要实现滚轮的转动支撑、与外部设备的固定连接两大核心功能，因此将整体拆分为左右对称的三角支撑支架、平直安装固定板、轮轴、滚轮主体四个核心零件，每个零件单独建模时严格遵循机械加工的工艺合理性，对安装孔位、配合轴径、安装面的尺寸进行统一约束，保证后续装配时的配合精度。材质设置上，所有金属结构件统一赋予哑光黑色硬质金属材质，模拟实际生产中碳钢件发黑处理的表面效果，滚轮部分赋予略带磨砂质感的黑色工程塑料材质，轮轴部分赋予银灰色金属质感，区分不同零件的材质属性，渲染时采用柔和的均匀漫反射光源，清晰展现每个零件的轮廓特征与装配关系，避免过度光影效果遮挡结构细节。结构设计上，三角支撑支架设置有两个沉头安装孔与一个轴孔，三角形的结构设计可以在轻量化的前提下保证支撑强度，平直安装固定板设置有四个对称的安装孔，可适配不同的安装基面，轮轴采用阶梯轴设计，两端与支架轴孔采用间隙配合，保证滚轮可以顺畅转动，滚轮中心设置有与轴径匹配的通孔，轮毂位置做加厚处理提升承重能力。整套组件的设计思路偏向入门级装配练习，没有设置复杂的特殊结构，所有零件均为规则的机加工形态，学习者可以先逐个完成单个零件的建模练习，熟悉拉伸、切除、倒角等基础建模命令的使用，再通过配合约束完成整体装配，理解机械装配中同轴、重合、平行等基础配合关系的应用，掌握简单机械组件从拆分设计到整体装配的完整流程，建模过程中所有尺寸均做了合理的参数化关联，修改核心尺寸即可快速调整整套组件的规格，适配不同的承重与安装需求。
