异形多工位连接定位金属片结构设计

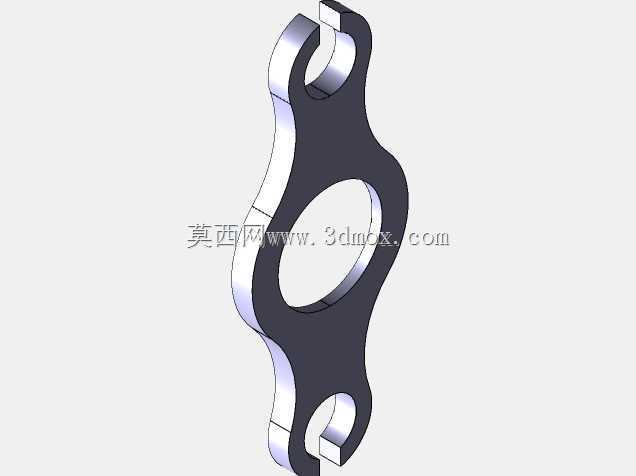

　　在小型机电设备、精密仪器的内部装配体系中，这类异形连接定位片是承担多部件相对位置约束、辅助载荷传递的核心小尺寸结构件，常出现在需要同时完成两个以上点位铰接、限位的紧凑装配场景里，比如小型调压装置的内部联动机构、便携电工工具的传动连接端、低压配电组件的触头支撑部位，都能看到这类结构的实际应用。不同于常规平直垫片或者单孔连接片，该零件采用非对称的流线型外轮廓设计，整体轮廓顺着受力路径做了圆弧过渡处理，没有尖锐的直角应力集中区域，在承受周期性交变载荷的时候，能有效降低边角位置的疲劳开裂风险，这也是这类小尺寸承载件在结构设计时最需要优先考量的点——很多同类型小零件失效，都是因为轮廓转角处没有做应力释放处理，在反复受力后出现裂纹扩展最终断裂。从结构功能上看，零件上分布的三个功能孔位承担不同的装配作用：上端带开口的卡接槽是快装结构设计，装配时不需要完全拧下对应的铰接轴，只需要将轴松退到足够间隙，就能把卡接槽顺着开口推入装配位，相比封闭圆孔的装配方式，能减少现场装配的工序时长，在需要频繁拆装维护的机构里，这种快装结构的优势非常明显；中部的大尺寸圆孔是主定位铰接孔，装配后与对应的销轴形成转动副，是整个零件的运动基准，孔壁的加工精度直接决定了整个联动机构的传动间隙大小，设计时这个孔的公差带通常会选H7级，和销轴的配合选间隙较小的过渡配合，既保证转动灵活，又不会因为间隙过大产生传动空程；下端的小圆孔是辅助定位孔，用来和相邻的联动部件做铰接或者限位，

　　限制零件绕主铰接孔转动的极限角度，避免机构运动超出行程范围出现卡滞。设计这类零件的时候，首先要确定的是三个功能孔位的相对位置精度，孔中心距的公差直接影响整个机构的运动轨迹是否符合设计预期，如果中心距偏差超过0.1mm，很可能出现装配后机构卡涩、或者运动到位后无法触发对应限位的问题。零件的厚度选择需要结合实际承载的载荷大小计算，通常这类应用在小型机电设备里的连接片，厚度会选1.5mm到3mm之间的冷轧钢板或者不锈钢板材，采用冲压工艺一次成型，生产效率高，零件的一致性也能得到保证，外轮廓的圆弧过渡半径不能小于板材厚度，否则冲压的时候容易在转角处出现撕裂缺陷。安装边界方面，零件的外轮廓最大宽度需要和周边的结构件预留至少0.

　　5mm的安全间隙，避免运动过程中和相邻零件发生摩擦干涉，尤其是上端卡接槽的开口宽度，要比对应铰接轴的直径大0.2mm左右，保证快装的时候能顺利推入，同时开口处做了小尺寸的倒角导入，装配时不需要精确对位就能顺利卡入。零件的表面处理通常根据使用场景选择，常规室内使用的普通机电设备可以采用镀锌钝化处理，提升防锈能力；如果是在潮湿或者有腐蚀风险的场景使用，会采用不锈钢板材加工后做电解抛光，或者碳钢件做镀镍处理，提升表面的抗腐蚀能力。在建模过程中，这类零件需要重点关注各个孔位的同轴度、轮廓面的平面度要求，因为作为平面传动件，如果零件本身平面度超差，装配后会出现翘曲，转动时会和相邻的垫片或者结构面产生额外的摩擦阻力，增加整个机构的传动损耗，

　　严重的时候甚至会出现机构卡死的问题。另外上端卡接槽的开口位置做了局部的加厚翻边处理？不对，从模型上看是板材的等厚设计，开口处的边缘做了倒圆角处理，避免卡入的时候刮伤铰接轴的表面，破坏轴表面的防锈层。很多新手在设计这类零件的时候，容易忽略外轮廓和孔位之间的壁厚，比如卡接槽和主铰接孔之间的壁厚，如果设计得太薄，受力的时候这个位置很容易出现变形，导致卡接槽开口变大，从铰接轴上脱出，通常这个位置的最小壁厚不能小于零件本身的厚度，才能保证足够的结构强度。在实际装配场景中，这类零件通常会配合平垫片使用，垫在零件和相邻结构件之间，减少转动时的摩擦，同时避免零件表面的防锈层被磨掉。从受力路径来看，当机构动作时，载荷从上端的卡接槽传入，顺着零件的流线型轮廓传递到中部的主铰接孔，再通过主铰接孔传递到相邻的机构部件，下端的辅助孔主要承担限位时的冲击载荷，所以下端孔周边的轮廓也做了加宽处理，提升抗冲击能力，避免限位时孔位被拉扯变形。
