带法兰内螺纹连接块结构设计方案

　　在液压、气动以及流体输送管路系统的现场安装作业里，这类带方形安装法兰的内螺纹连接块是管路布局中极为常用的转接零件，它既承担着管路走向转接的功能，也需要通过自身的法兰结构实现与设备面板、安装基座的刚性固定，避免管路运行过程中因为流体脉动、设备振动出现接头松脱、密封失效的问题。很多现场安装场景里，管路的进出端往往不是直接对接阀组或者泵体接口，而是需要先在设备的防护面板、安装立板上预留固定点位，这时候这类一体式的法兰连接块就比普通的内螺纹直通接头更有优势——它不需要额外搭配安装支架或者锁紧螺母来固定位置，只需要将法兰端贴合在安装板的对应位置，通过法兰上的预留安装孔完成紧固，就能让螺纹接口保持稳定的朝向，后续对接管路的时候不会出现跟转、偏移的问题。

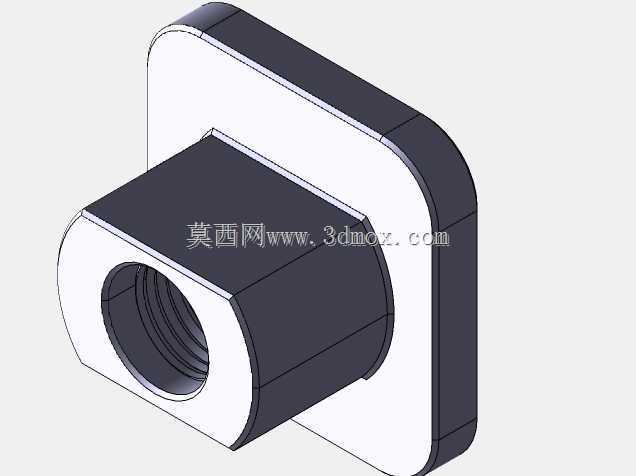

　　从结构设计的角度来看，这个零件的整体结构分为两个功能区段，前端的外伸圆柱段加工有内螺纹孔，螺纹的加工深度需要满足对应规格管路接头的旋合长度要求，一般来说要保证至少8个以上的有效啮合牙数，才能在承受额定管路压力的时候不会出现螺纹脱开、密封泄漏的问题；内螺纹的入口处做了倒角处理，一方面是去除机加工产生的毛刺，避免安装的时候刮伤接头的外螺纹表面，另一方面也能引导管路接头顺利旋入，降低现场安装的对位难度，尤其是在设备内部操作空间狭窄、视线受阻的安装场景下，这个入口倒角能大幅减少安装对位的时间，也能避免硬对位造成的螺纹牙损伤。后端的方形法兰做了圆角过渡处理，没有采用尖锐的直角结构，这是出于两方面的考虑：一是机加工过程中直角位置容易产生应力集中，在零件承受管路侧向载荷的时候，直角根部很容易出现微裂纹，长期受振动影响会出现断裂失效；二是现场安装作业的时候，尖锐的直角容易划伤操作人员的手套或者皮肤，圆角处理能有效提升安装操作的安全性。法兰的厚度设计需要兼顾安装刚性和整体重量，厚度过薄的话，紧固安装螺钉的时候法兰容易产生翘曲变形，导致安装面贴合不严，不仅会影响固定的牢固度，要是这个零件用于气路或者油路的穿板连接，法兰面和安装板之间的密封件也会因为压合不均匀出现泄漏；厚度过大则会不必要地增加零件重量，也会占用更多的安装空间，对于轻量化要求较高的移动设备来说还会增加整体负载。

　　设计这类连接块的时候，首先要明确安装边界条件：安装板的厚度、安装孔的中心距、法兰允许的最大外轮廓尺寸，这些参数直接决定了法兰部分的外形尺寸，不能出现法兰尺寸过大和周边其他零件产生干涉的问题。其次要确认对接管路的规格，根据管路的额定工作压力、输送介质的特性选择合适的螺纹规格，同时要核算内螺纹孔的通径是否满足管路的流量要求，不能因为通径过小造成管路流阻增大，影响整个系统的运行效率。另外，法兰和前端圆柱段的衔接位置做了圆弧过渡，这个过渡圆角的尺寸不能太小，要保证两个区段的衔接处应力分布均匀，因为管路运行过程中产生的振动载荷会反复作用在这个衔接位置，如果是直角衔接的话，应力集中系数会很高，很容易在长期交变载荷下出现疲劳断裂。零件的安装面也就是法兰的背面，需要保证足够的平面度，一般要求平面度公差在0.1mm以内，这样安装的时候才能和安装板或者密封垫片完全贴合，要是平面度超差，哪怕螺钉的锁紧力矩达到要求，也会存在局部间隙，输送压力介质的时候就会出现渗漏。

　　在实际的设备应用场景里，这类连接块除了用于流体管路的转接固定，也经常用于传感器、检测元件的安装固定——将传感器的外螺纹端旋入连接块的内螺纹孔，通过法兰把整个组件固定在设备的检测点位上，既可以保证传感器的检测位置准确，也能方便后续的维护更换，不需要拆解周边的管路结构就能直接拆下传感器进行校准或者更换。不同应用场景下对零件的材质要求也有区别，用于普通气动回路的可以采用铝合金材质加工，重量轻、成本低，表面做阳极氧化处理还能提升防腐蚀能力；用于液压油路或者有腐蚀性介质的场景，则需要采用不锈钢或者碳钢镀锌材质，保证足够的结构强度和耐介质腐蚀能力，避免零件长期使用出现锈蚀，影响螺纹的配合精度和密封性能。设计建模的时候要特别注意内螺纹的建模规范，不能只做光孔示意，要按照所选螺纹的标准牙型、螺距完成特征建模，这样后续出工程图或者做装配干涉检查的时候，才能准确核对螺纹旋合长度是否足够，也能提前发现接头旋入后是否会和零件内部的其他结构产生干涉。另外法兰上的安装孔位置要和安装板上的预留孔位完全对应，孔的直径要比所选安装螺钉的公称直径大0.5-1mm，补偿安装板加工和零件加工产生的位置误差，避免现场安装的时候出现螺钉穿不进去的问题。
