交流稳压器用环形横膈膜结构设计

项目分类:变压器 发布时间:2024-10-08 ID:782557
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计
  • 交流稳压器用环形横膈膜结构设计

  在交流稳压器的调压执行机构里,这类环形横膈膜是承担动力传递与腔室分隔的核心零件,日常接触的工业级补偿式稳压器、家用高精度交流稳压设备里,只要涉及动件与静腔的密封联动场景,基本都能看到这类结构的身影。它不像常规密封膜片只承担隔绝作用,还要兼顾中心轴的扭矩传递与外圈的固定密封,设计时需要同时平衡形变余量、结构强度、同轴度三个核心指标,少考虑任何一个都会导致稳压器调压卡滞、腔室泄压、调压精度超差的问题。

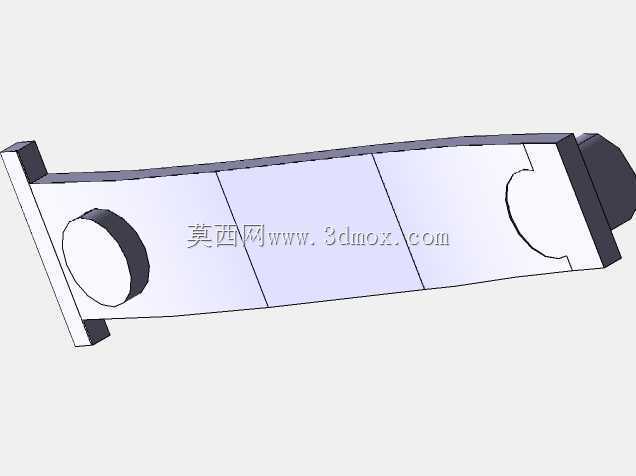

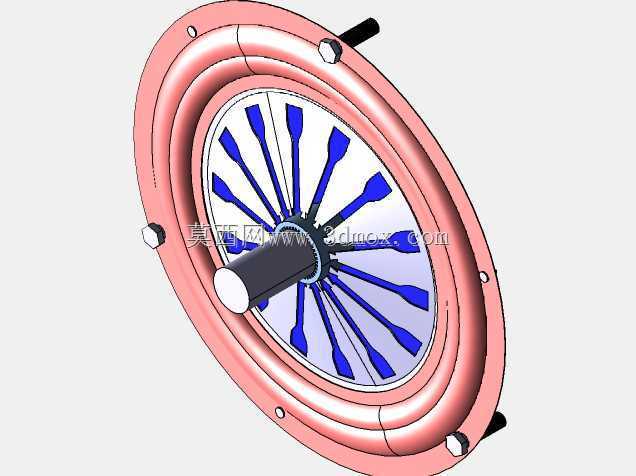

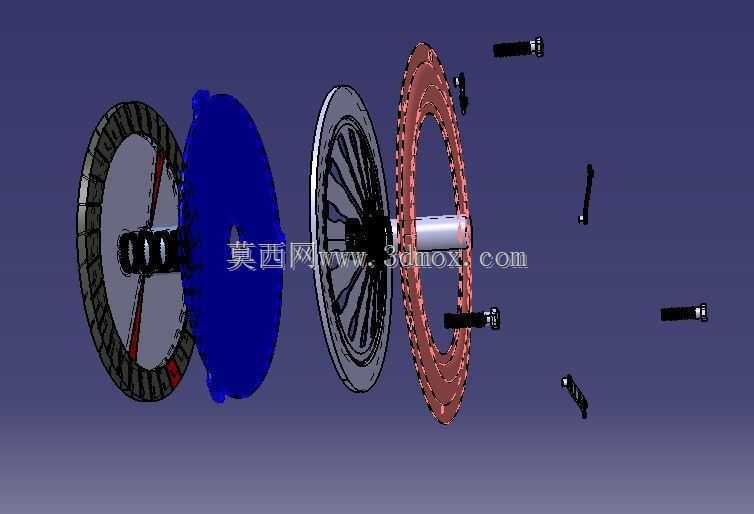

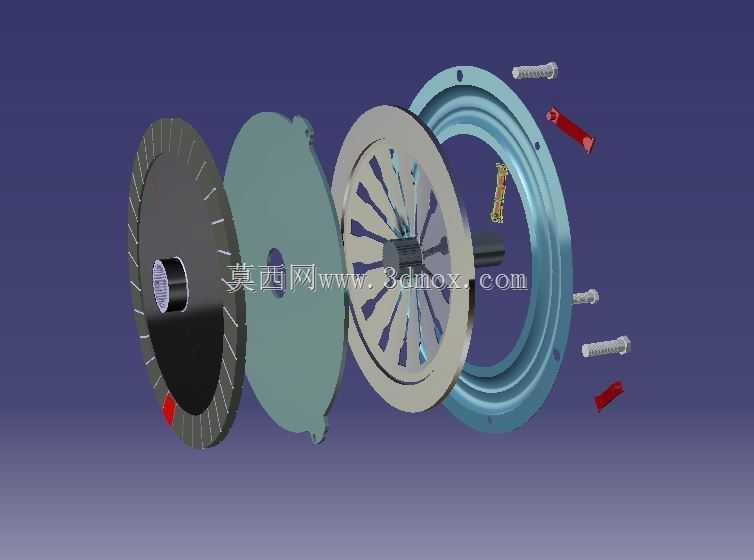

  从实际使用场景来看,这类横膈膜安装在稳压器的调压驱动腔与调压碳刷组件之间,中心的花键毂直接和调压驱动轴配合,外圈的环形凸边卡接在稳压器的腔体分隔槽内,当驱动轴带动调压机构动作时,膜片既要允许中心毂产生轴向的小幅度窜动与微量偏摆,补偿驱动轴的安装同轴度误差,又要保证驱动腔的气压或者液压介质不会泄漏到调压组件侧,避免介质侵蚀碳刷与调压线圈。很多现场维修遇到的稳压器调压响应慢、压力保不住的问题,拆解后大多是这类横膈膜出现了局部撕裂、花键毂松脱的故障,替换时如果结构尺寸不匹配,哪怕安装孔位对上,也会因为膜片的形变刚度不对,导致调压过程出现过冲或者滞后。

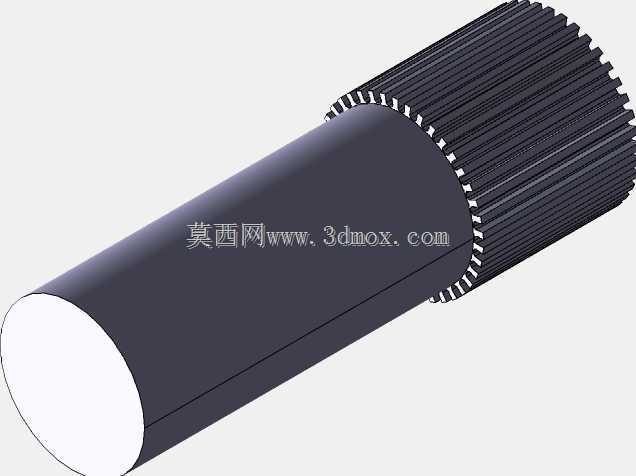

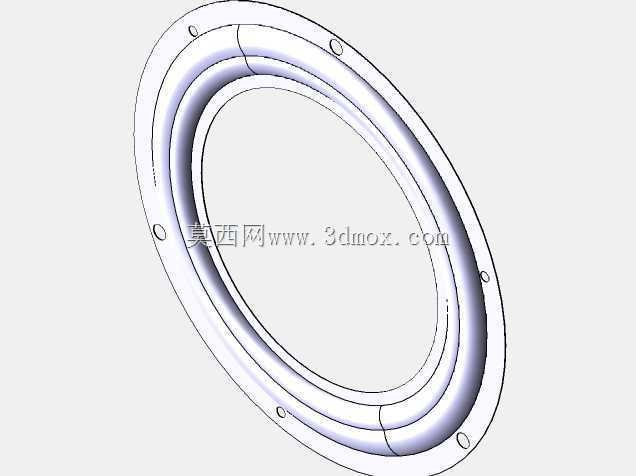

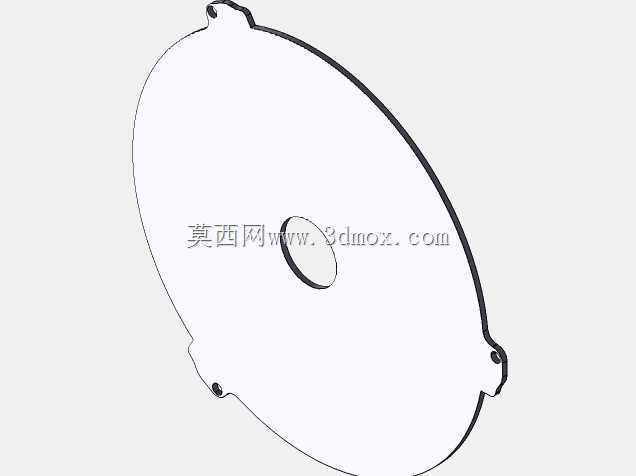

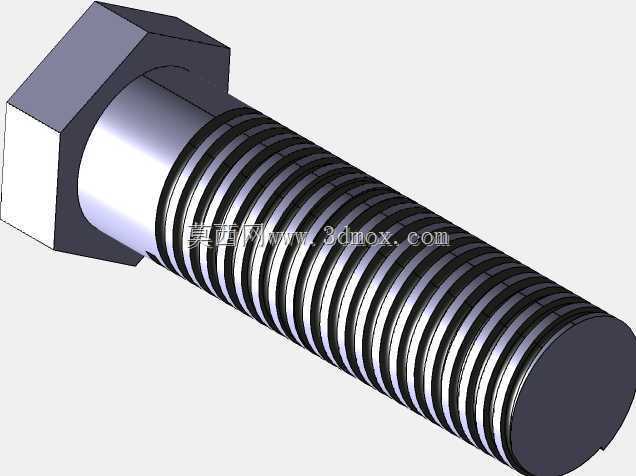

  设计这类结构的时候,首先要确定的是安装边界尺寸:外圈的密封边外径需要和腔体的密封槽完全匹配,槽宽对应膜片外圈的厚度,预留0.1-0.2mm的压缩量,既保证密封压紧力足够,又不会因为压接过紧导致膜片边缘被压裂。中心的花键毂采用内花键结构,和驱动轴的花键参数完全一致,配合间隙控制在0.05-0.1mm之间,间隙太大传动会有冲击,容易打坏花键齿,间隙太小则安装困难,低温环境下会因为材料收缩出现卡滞。膜片的环形主体部分,径向的幅面宽度需要根据驱动轴的最大窜动量来确定,一般预留的形变余量是最大窜动量的1.5倍,避免膜片在极限行程下被拉裂。

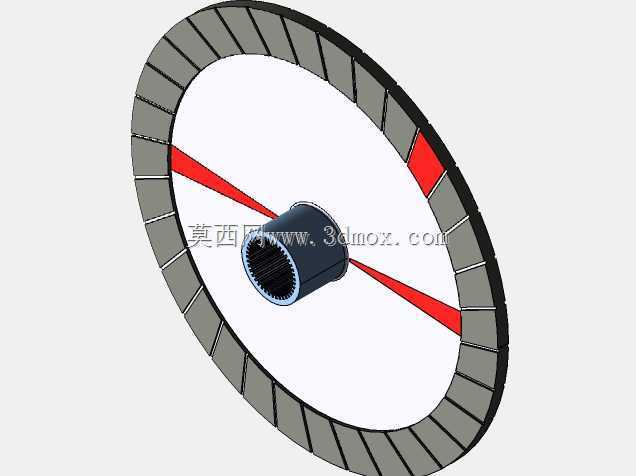

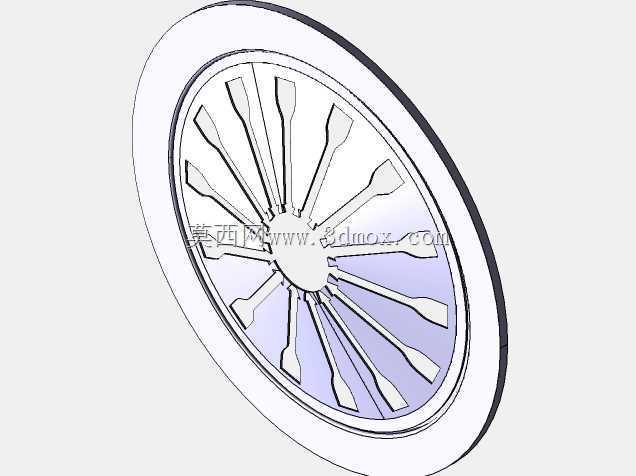

  从结构细节来看,膜片外圈均匀分布的分段式加强筋,是为了提升膜片外圈的刚性,避免压紧密封时外圈出现褶皱导致密封失效,同时这些加强筋顺着径向布置,不会影响膜片轴向的形变能力。膜片幅面上的红色标识条,是装配对位标记,安装时对准腔体上的对位刻线,就能保证中心花键毂的齿位和驱动轴的初始位置对应,避免装错齿位导致调压初始位置偏移。中心花键毂和膜片主体的连接位置,做了圆弧过渡的包胶结构,把金属花键毂完全包裹在膜片材料里,既避免金属毂和膜片连接位置出现应力集中撕裂,又能保证连接位置的密封性能,不会出现介质从毂和膜片的结合面渗漏的问题。

  实际建模的时候,需要重点关注几个容易出问题的位置:首先是膜片的厚度均匀性,整个环形幅面的厚度公差要控制在±0.05mm以内,厚度不均会导致形变时各方向的弹力不一致,驱动轴动作时会出现偏摆,长期使用会加速膜片局部磨损。其次是花键毂的同轴度,花键的分度圆和膜片的外圆同轴度要控制在0.02mm以内,同轴度超差的话,膜片转动时会出现周期性的拉扯,不仅会产生异响,还会大幅缩短膜片的使用寿命。另外膜片的形变区域不能有尖锐的转角,所有和形变相关的过渡位置都要做R1以上的圆角,避免应力集中导致膜片在反复形变过程中出现疲劳裂纹。

  在选型适配的时候,不能只看外径和内孔尺寸,还要关注膜片的有效行程、额定传递扭矩、工作温度范围这些参数,比如用于工业大功率稳压器的横膈膜,因为驱动轴的扭矩更大,膜片的加强筋密度会更高,中心毂的长度也更长,和轴的配合接触面积更大,避免大扭矩下花键打滑;而用于小型家用稳压器的同类型零件,结构会更轻薄,形变余量更小,适配小行程的快速调压动作。很多维修替换时出现的寿命短问题,往往是只看安装尺寸选了通用件,没有匹配对应的刚度与扭矩参数,装上去能用但用不了几个月就会损坏。
