交流稳压器用叉形连接固定结构件

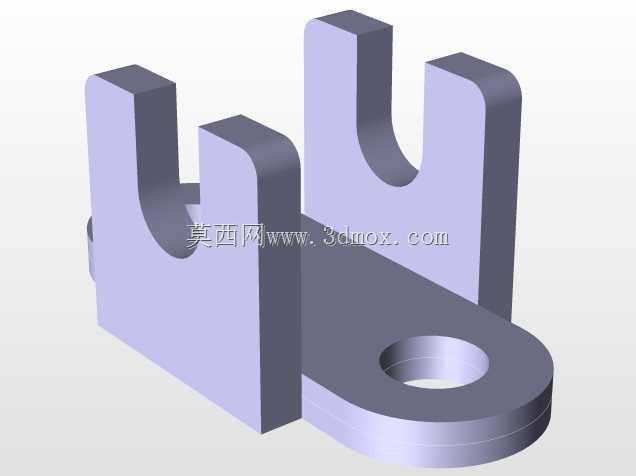

　　在交流稳压器的内部装配体系中，这类叉形连接固定件是承担部件定位、载荷传递的核心结构单元，常被用于稳压器内部调压模组、接线端子排与主壳体之间的衔接固定，也可作为碳刷滑动组件的端部限位支撑，在柱式交流稳压器、接触式稳压器的机芯装配环节应用十分普遍。从结构功能来看，该零件采用双叉臂加单安装耳的整体构型，两个向上延伸的U型开口叉臂，主要用于嵌入卡接配套的圆柱销轴或滑动导杆，开口处的圆弧过渡设计能够与圆柱类连接件形成更大的贴合面，避免装配后出现应力集中导致的局部压溃，同时预留的间隙可以补偿装配过程中产生的位置公差，降低对零件加工精度的过度要求，提升整机组装的容错率。下方延伸出的带孔圆形安装耳，是整个零件与稳压器内部安装基面的固定接口，

　　孔位可穿入螺栓或定位销，将整个支架牢牢锁定在预设的安装位置，安装耳与叉臂主体衔接的位置做了加厚过渡处理，能够承受叉臂端传递过来的横向载荷与纵向冲击力，避免设备运行过程中因振动、部件移位导致的结构断裂。设计这类零件时，首先要匹配稳压器内部的安装空间边界，叉臂的开口宽度需要与配套销轴的直径保持0.2-0.5mm的间隙配合，既不能过窄导致销轴无法卡入，也不能过宽造成装配后部件晃动幅度过大，影响调压动作的精度；叉臂的高度需要根据被连接件的行程范围确定，要保证导杆在全行程滑动过程中不会从叉臂开口处脱出，同时叉臂外侧的圆角处理，一方面是为了去除加工毛刺避免装配时划伤操作人员或线缆绝缘层，另一方面也能减少零件边角处的应力集中，

　　提升零件的抗疲劳强度。安装耳的孔径需要匹配常用的紧固件规格，通常选用M4或M5的螺栓适配，安装耳的厚度要满足螺栓拧紧时的抗压强度要求，避免拧紧力矩过大导致安装耳变形；整个零件的底板部分做了等厚设计，能够平稳贴合在安装基面上，不会出现翘曲导致的固定不稳。从实际应用场景出发，这类零件在稳压器运行过程中，不仅要承担静态的固定支撑作用，还要承受调压过程中碳刷组件移动带来的周期性交变载荷，因此结构设计时在叉臂与底板的衔接位置做了直角加强的构型处理，不需要额外增加加强筋就能获得足够的结构强度，同时也简化了加工工艺，不管是采用钣金冲压还是机加工方式都能快速成型。在装配边界上，零件的整体宽度需要控制在相邻部件的安装间隙以内，避免与周边的线圈、

　　接线端子产生干涉，叉臂的开口方向需要与导杆的安装方向保持同轴，安装耳的孔位中心距需要与基面上的预装螺孔位置完全对齐，降低现场装配的调整难度。这类结构件虽然外形简单，但在稳压器的整体可靠性中扮演着重要角色，一旦出现结构变形或断裂，会直接导致调压组件卡滞、接触不良，进而造成稳压器输出电压波动超标，因此设计过程中需要反复校核叉臂的抗弯强度、安装耳的抗剪强度，同时兼顾加工工艺性与装配便捷性，在满足结构强度要求的前提下尽可能减少材料占用，控制零件的整体重量与加工成本。实际建模过程中，需要重点关注开口处的圆弧面与圆柱销轴的配合精度，过渡圆角的尺寸要匹配加工刀具的半径，避免出现无法加工的死角，安装耳的孔位需要做倒角处理，方便螺栓穿入装配，所有棱边都要做倒钝处理，符合电气设备内部结构件的安全装配要求。
