交流稳压器斜置安装支撑基座结构

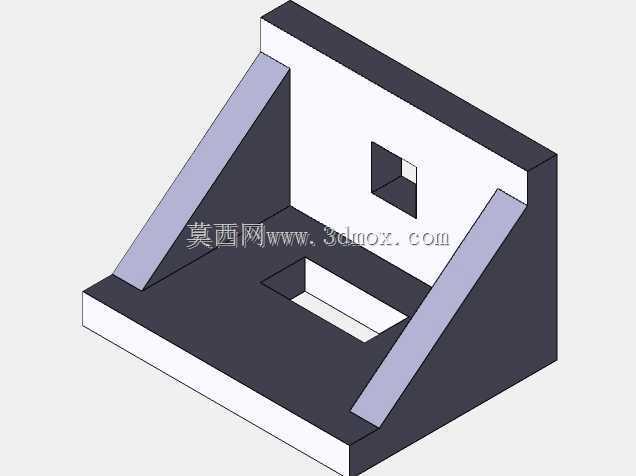

　　这款支撑基座面向交流稳压设备的柜内斜装工况设计，整体采用双侧斜向加强肋搭配三面围合的槽型承托结构，主要解决稳压单元在柜体倾斜排布、检修面朝向操作侧时的定位与承重需求。现场电气柜内空间往往受布线槽、进出线端子排和散热风道挤占，常规水平安装座无法让稳压模块的操作面板、接线窗口对准运维人员视线，该基座将承载平面设置为倾斜角度，模块装入后正面方形开孔可正对柜体检修口，底部预留的长条形通槽既可供模块底部散热气流穿过，也能作为接线线束的穿行通道，避免线缆在基座底面弯折挤压。

　　从受力逻辑来看，基座两侧的斜肋并非单纯装饰结构，其从底板边缘一直延伸至后侧立板顶端，把模块自重、设备运行时的微振动载荷直接传导至柜体安装面，后侧立板承担模块背部的侧向限位，底板四周的翻边结构提升整体刚性，减少薄板焊接或折弯后的形变余量。建模过程中优先保证安装边界的配合公差：底板平面预留与柜体横梁对接的安装孔位区间，后侧立板的方形开孔对应模块背部的散热或接线接口，斜肋与底板、立板的交接处做过渡处理，避免应力集中在长期振动工况下出现焊缝开裂。

　　实际产线装配时，该基座可先固定在柜内倾斜安装梁上，再将稳压模块从槽口上方滑入，两侧斜肋同时起到导向作用，模块就位后背部与立板贴合、底部落在底板承载面，无需额外加装复杂压块即可完成初步定位。外形尺寸设计兼顾了常规中小功率交流稳压器的安装轮廓，围合侧壁高度刚好覆盖模块下部的非操作区域，不会遮挡正面的调节旋钮与指示灯，底部通槽的宽度匹配模块底部出线端子的排布宽度，强弱电线缆可分槽穿行，减少电磁干扰。针对车间多尘、温湿度波动的运行环境，基座的折边全部做封闭处理，无积尘死角，斜面设计也让冷凝水可沿斜面自然滑落，不会积存于模块底部。结构建模时同步校验了斜撑角度，既保证运维人员站立操作时的视野可达性，也避免倾角过大导致模块重心偏移超出支撑范围，整体结构在满足承重的同时尽可能减少材料占用，适配批量柜体的标准化装配流程。
