交流稳压器端盖连接法兰盘结构

　　该零件属于交流稳压设备中的端盖式连接构件，整体采用回转体布局，外形为带台阶的圆盘结构，主要承担壳体封挡、轴系或铁芯组件同轴定位以及外部紧固件连接的作用。在稳压电源、调压柜和小型输配电配套装置中，这类盘件常布置在绕组、调节机构或传动部件的端部，既需要保证装配后中心孔与内部组件的同轴关系，也需要通过盘面上的安装孔实现与箱体、支架或相邻端盖的可靠固定。

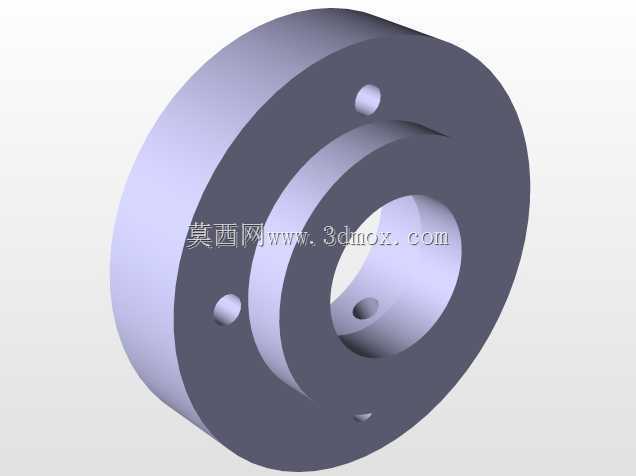

　　从结构上看，零件外侧为较厚的圆盘本体，中心设置贯通孔，孔周形成多级台阶。大直径端面可作为贴合基准面，用于与箱体侧壁或安装板接触；内孔台阶则可承担限位、避让或支撑功能，使内部轴套、绝缘件、调节杆等部件在装配时具有明确的轴向位置。盘面上分布有若干小孔，孔位围绕中心轴线呈圆周布置，适合采用螺栓或销钉完成周向固定。此类孔组在设计时需要重点控制孔中心距、孔轴线与端面的垂直度以及各孔相对中心孔的位置度，避免装配时出现紧固件偏载或端盖压紧不均。

　　建模过程中，回转主体可通过旋转特征一次生成外圆、内孔和台阶轮廓，再对盘面上的连接孔执行圆周阵列。台阶过渡处保留合理圆角，能够降低铸件或机加工件在尖角位置产生应力集中的风险；端面与内孔相交区域则应根据加工方式设置倒角，既方便零件压装，也可去除毛刺。对于实际生产而言，该件可采用铸铁、铸铝或钢板焊接后加工等方案：铸铁方案刚性好、减振能力较强，适合固定型稳压设备；铝合金方案重量较轻，便于移动式柜体使用；钢板件则在小批量设备中具有加工周期短的优势。

　　安装边界方面，圆盘外径决定了其在箱体上的占用空间，设计时需在外侧预留扳手空间，保证螺栓能够顺利拧紧；中心孔直径需与内部穿过件保持配合关系，若存在旋转或滑动部件，应按功能选择间隙配合或定位配合；盘厚则关系到端面压紧刚度，过薄会在紧固后产生翘曲，过厚又会增加设备重量和材料成本。端面粗糙度、孔位公差和同轴度需要结合整机装配要求确定，尤其是端盖同时承担密封或定位作用时，贴合面应保持平整，避免因局部间隙造成振动、噪声或定位偏差。

　　在稳压设备运行场景中，该类盘件虽然不直接参与电能变换，却为内部调节与支撑部件提供稳定的安装基准。结构设计上应兼顾加工工艺性和装配维修性：外圆轮廓简洁，便于车削加工；孔组规则，便于钻模或数控加工；中心台阶清晰，便于检验装配方向。通过合理控制壁厚、孔位和配合尺寸，可使端盖在长期受热、振动和维护拆装条件下保持尺寸稳定。
