异形三角安装支座钣金支撑构件

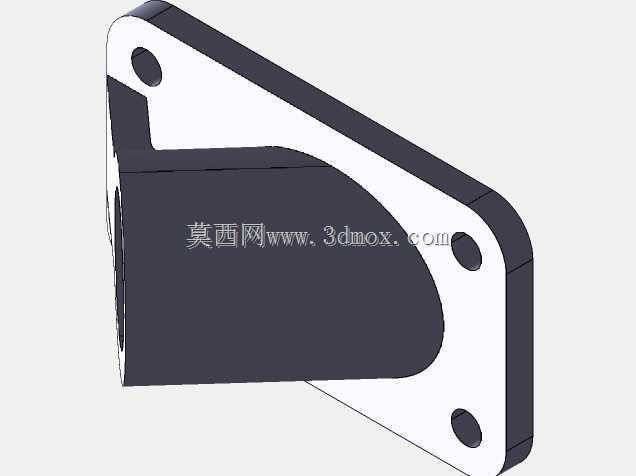

　　这款异形三角支撑支座在小型机电设备的内部机架布局里十分常见，日常做设备结构排布时，这类零件往往承担着跨界面转接固定的作用：一侧贴合在设备的立式钣金侧壁上，另一侧用来挂载小型调压模块、接线端子排或者轻量化的传感组件，把原本不在同一安装平面的两个部件刚性连接起来，抵消设备运行时产生的小幅振动，避免挂载部件出现悬臂松动、连接孔位错位的问题。从结构外形来看，零件整体采用不等厚的板状叠加构型，外露的安装法兰面做了切角修形，轮廓顺着受力走向从宽端向窄端平滑过渡，没有多余的突出棱角，三个安装通孔分别布置在法兰的三个角点位置，孔位间距经过排布，刚好适配常规小型电气模组的标准安装孔距，装配时可以直接穿入内六角螺钉完成锁紧，不需要额外加工转接垫板。

　　设计这类支座的时候，首先要核对的就是安装边界：法兰侧的总厚度要控制在相邻机架钣金的预留间隙之内，避免支座装入后和周边走线槽、散热风道发生干涉；挂载侧的支撑面垂直度需要保证在常规机械装配公差范围内，不然被支撑的模块装上去之后会出现偏斜，长期受力下螺钉会承受额外的弯折载荷。轮廓上的大圆弧过渡不是单纯的外观处理，板类支撑件如果在转角处做直角锐边，冲压或者铣削加工后应力会集中在转角位置，设备长期受振动影响很容易从转角处萌生裂纹，把转角改成大曲率圆弧之后，应力传递路径变得平顺，零件的抗疲劳寿命能得到明显提升。零件上的三个安装孔都做了沉台余量预留，实际加工时可以根据搭配的螺钉规格选择锪平或者直接攻丝，法兰背面和支撑立板的交接位置做了贴合加强，

　　相当于在两个垂直板面之间增加了刚性筋条，不需要额外焊接独立筋板就能大幅降低支座的侧向形变。现场装配时，这类支座可以先预装在侧壁钣金上，再把挂载模块从正面推入对位，三个孔位的容错空间足够吸收小范围的装配偏差，就算后期需要调整模块的安装角度，也可以通过在孔位处增加薄垫片来微调支撑面的平行度，在交流稳压设备、小型工业电源柜的内部结构里，这种兼顾安装便利性和结构刚性的支撑件，能大幅减少整机装配时的配作工作量，也让后期运维拆换模块的流程变得更简便。
