交流稳压器活塞环组件结构设计

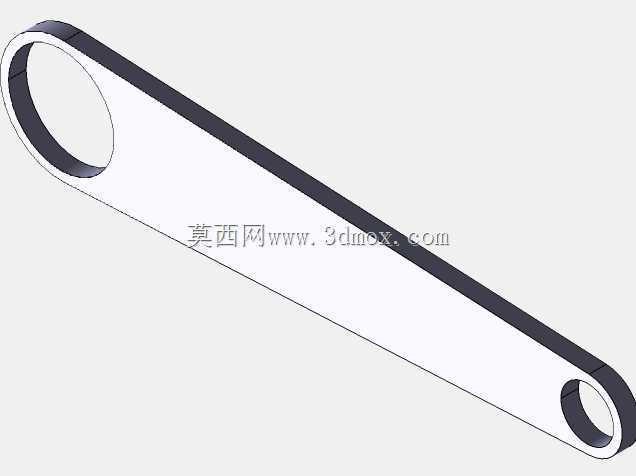

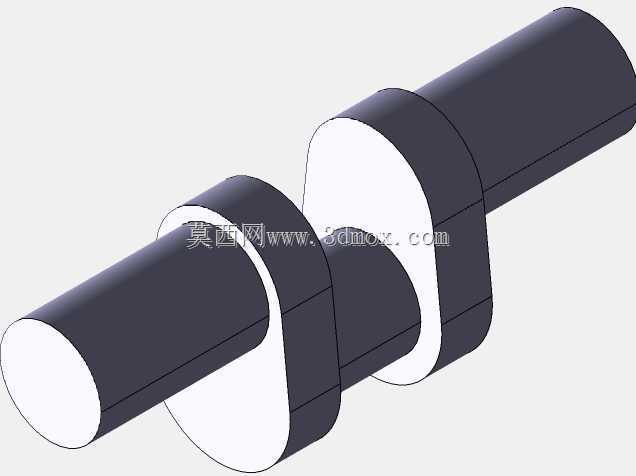

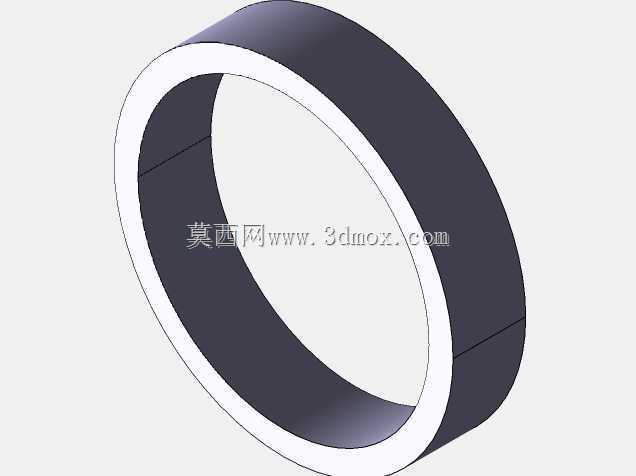

　　这套环形零件对应交流稳压设备内部活塞式执行机构的密封与导向环节，主体呈现为带一定轴向宽度的开口圆环，截面近似矩形，内外圆柱面同轴度要求较高，端面与轴线保持垂直，用于在缸筒内随活塞做往复运动时分隔压力腔、限制介质窜动。从现场装配逻辑看，该环装入活塞环槽后，外圆面与缸体内壁形成贴合摩擦副，内圆面依托环槽底部获得支撑，开口处预留热膨胀与磨损补偿间隙；轴向宽度需小于环槽宽度，保证环在槽内具有微量浮动能力，避免卡滞，同时又不能过宽导致运动阻力上升。

　　在稳压设备的调压链路中，活塞依靠气压或液压驱动完成位置调节，环件虽然结构简单，却直接影响压力建立速度、保压稳定性与响应滞后量。若环的径向张力不足，配合面会出现泄漏，输出压力波动加大；若张力过大，则摩擦阻力增加，活塞动作迟滞，严重时还会拉伤缸壁。设计时需要结合缸径、工作压力、往复速度以及介质特性确定环的壁厚、开口形式和表面粗糙度，模型中清晰表达了环的开口位置、内外径关系和轴向厚度，便于干涉检查与装配校核。

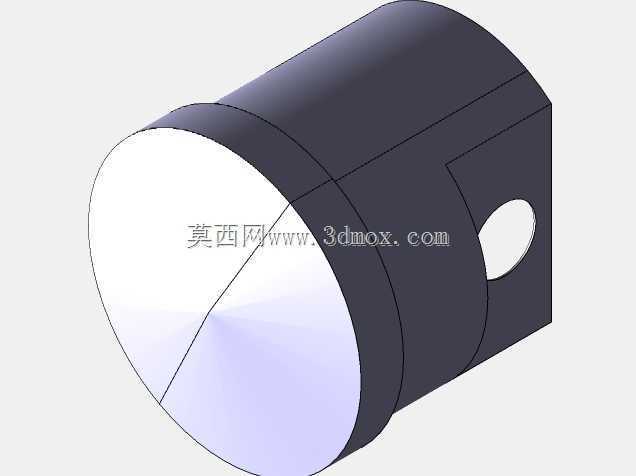

　　建模过程中，环形主体可通过回转截面生成，再按开口角度切除缺口；倒角与棱边处理不能省略，锐边在装入环槽时容易划伤密封面，也会造成应力集中。外圆面通常需要较高尺寸一致性，端面则承担轴向定位与贴合作用，两者的形位公差会间接影响活塞运动平顺性。对于配套缸体而言，安装边界主要集中在径向配合间隙和环槽轴向空间：外径必须与缸筒内径匹配，内径要避开活塞本体凸台，轴向堆叠多道环时还需核对槽间距，防止相邻环相互干涉。

　　该类环件也常见于气缸、油缸、调压阀和小型压力执行机构，材料多选用耐磨铸铁、铜合金或填充聚四氟乙烯等，选型时兼顾耐磨性、导热性与介质相容性。三维结构完成后，可进一步用于运动仿真，观察活塞在全行程内环件与缸壁的接触状态，评估开口处泄漏路径以及装配时环被压缩扩张的变形量。对设备维护而言，环属于易损件，结构标准化后有利于快速测绘、替换和备件管理；对结构设计人员而言，把这类基础密封件建准，比单纯追求外观渲染更有工程价值，因为它直接关系到执行机构能否在长期往复运动中保持稳定压力输出。
