双叉铰接连接支座结构设计

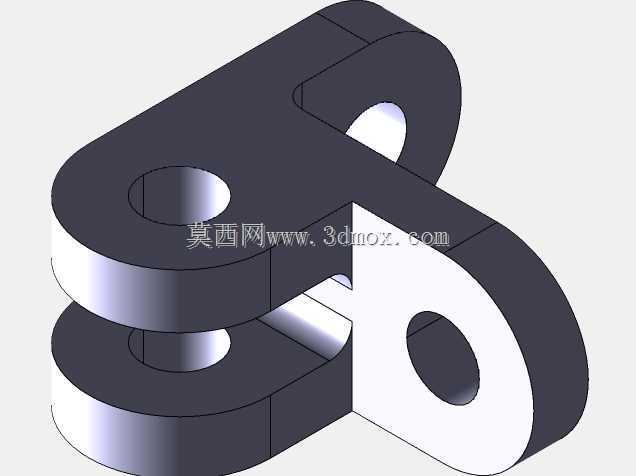

　　该铰接连接支座属于机械传动与工装夹持系统里的典型受力构件，整体采用上下平行双叉耳板搭配单侧延伸连接臂的构型，在自动化生产线工装、小型夹具模组、连杆传动机构以及设备检修辅助工具中都有广泛适配场景。日常产线里这类构件常作为销轴铰接点位使用，一端通过贯穿上下耳板同轴孔的销轴对接摆杆、压头或者活动锁扣，另一端延伸臂上的通孔则用来对接固定端机架、调节螺杆或者配套操作件，把直线驱动力转化为摆角动作，或是在两个存在相对转动需求的部件之间传递拉力与剪切载荷。

　　从结构受力逻辑来看，上下两层耳板保持平行间距，中间留出的开口槽刚好容纳对接构件的插入端，双耳板共同承载销轴的剪切力，相比单耳铰接形式，双侧支撑可以大幅降低销轴受弯变形的风险，长期往复摆动工况下孔位不容易出现单侧偏磨。延伸臂和双耳基座做一体化实体过渡，转角位置没有尖锐突变，载荷从臂端孔位传递到双耳铰接区时，应力可以顺着实体轮廓均匀扩散，避免应力集中导致的根部断裂。两个铰接孔的同轴度是加工与建模阶段的核心管控项，建模时先绘制整体外轮廓草图，拉伸得到上下分体耳板与连接臂的合并实体，再对孔位做同轴切除，保证上下孔轴线完全重合，装配销轴时不会出现卡滞、别劲的问题。

　　安装边界方面，双耳之间的槽宽需要和对接嵌件的厚度预留0.2到0.5毫米的间隙，保证摆动过程中不会出现侧向摩擦；耳板上的通孔直径按照所选销轴的公称尺寸做基孔制间隙配合，延伸臂端的安装孔可根据对接件形式选择穿螺栓固定或者穿销轴联动。构件整体外形紧凑，没有外凸的多余结构，在狭小的工装安装空间里也能完成布置，工作时主要承受径向剪切与小幅摆转载荷，适配低速、中频往复动作的工位，比如夹具的快速压紧联动、检测工装的翻转定位、小型机具的活动连接点位，既可以作为替换备件测绘建模，也能直接作为非标设计里的标准铰接单元调用，建模过程中保留了所有倒角与实体过渡细节，导入装配环境后可直接做干涉检查与运动仿真，验证摆角行程内是否和周边构件发生碰撞。
