平行双轴齿轮传动安装支座结构

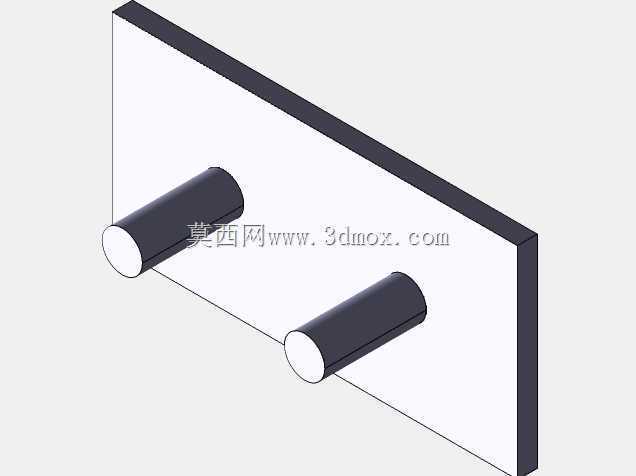

　　这套平行双轴齿轮传动安装结构，核心承载主体为一块立式矩形安装立板，板体正面平行伸出两根同轴度经过校核的圆柱传动轴，轴体端面做平整限位处理，整体布局完全贴合常规开式齿轮副的安装排布逻辑，两根轴的中心距严格按照配对齿轮的啮合中心距预留，保证后续装配主动、从动齿轮后，齿面侧隙处于合理啮合区间，不会出现顶齿、啮合干涉或者传动空程过大的问题。

　　从实际产线应用场景来看，这类双轴安装支座结构大量出现在交流稳压设备的调压传动单元、小型输送线的动力转接工位、轻工包装设备的同步传动模组当中，两根伸出轴分别用来固定主动齿轮与从动齿轮，动力从其中一根轴输入后，通过齿轮啮合将扭矩传递至另一根轴，既可以完成定比转速转换，也能够根据齿轮副的齿数搭配改变输出转向，匹配不同执行部件的动作需求。设计阶段首先锁定的是两根轴的平行度公差，若两轴轴线出现平行度偏差，齿轮啮合时会出现偏载，齿面局部应力集中，长期运行会加剧齿面磨损，甚至出现断齿故障，因此建模时立板上的两个轴安装孔采用同轴关联约束，孔位的位置度公差严格控制在IT7级以内，轴体与立板的配合段选用过渡配合，保证轴体装入后不会出现径向窜动。

　　外形尺寸方面，立板的长宽尺寸完全覆盖两根轴的安装跨度，板体边缘预留足够的螺栓安装孔位，安装时可以直接将立板贴合固定在设备的机架立面，轴体向外伸出的长度根据齿轮的轮毂宽度设定，轴端预留的轴段长度刚好可以容纳齿轮轮毂、平键以及轴端挡圈，避免齿轮轴向窜动脱出。安装边界上，立板背面与机架贴合的区域做平面度处理，保证装配后立板不会出现倾斜，两根轴的伸出方向与设备动力输入方向保持同轴，输入端可以直接连接驱动电机的输出轴，或者通过联轴器对接上游动力单元。

　　结构设计上没有多余的复杂特征，立板采用等厚钢板加工，刚性足以承受齿轮啮合时产生的径向分力，不会因为传动负载导致板体变形，轴体采用实心圆柱结构，抗扭截面系数满足常规小功率传动的扭矩承载需求，齿轮装配后两齿的啮合接触斑点沿齿高、齿长方向的占比符合通用齿轮传动的验收要求，整套结构拆装维护十分便捷，需要更换不同齿数比的齿轮时，无需拆卸立板主体，仅需拆下轴端挡圈即可快速更换齿轮，适配多批次小批量设备的传动参数调整需求，建模过程中所有配合面均保留了合理的装配间隙，避免三维装配时出现特征干涉，也为后续工程出图、加工生产提供完整的结构参考。
