液化天然气项目用MCJV聚结器操作平台

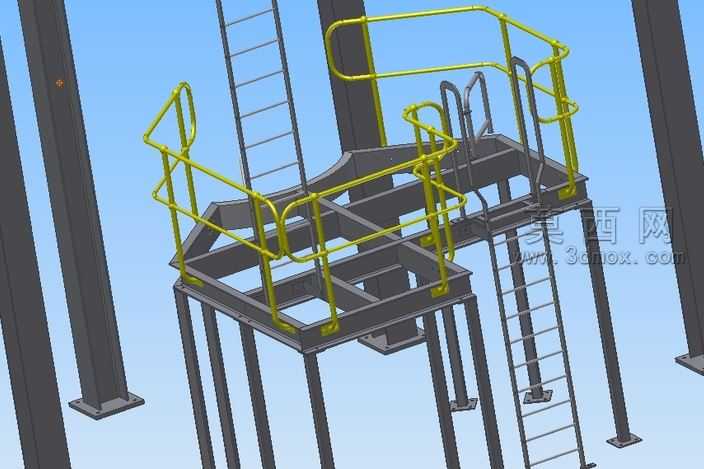

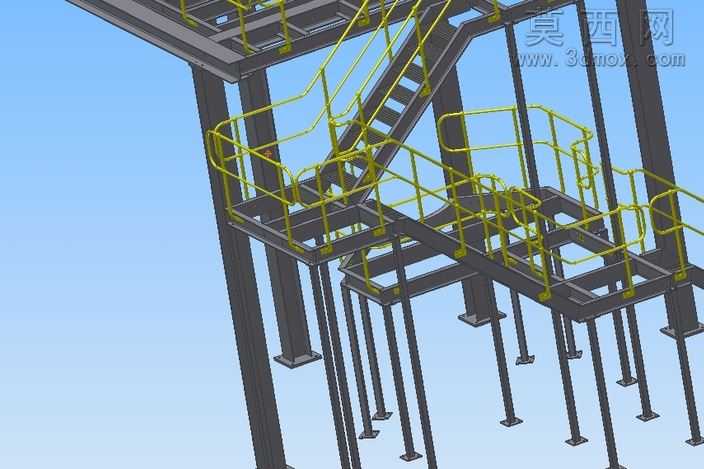

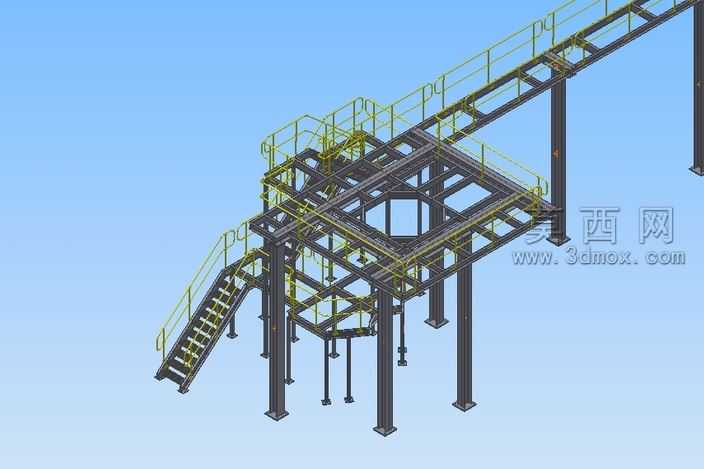

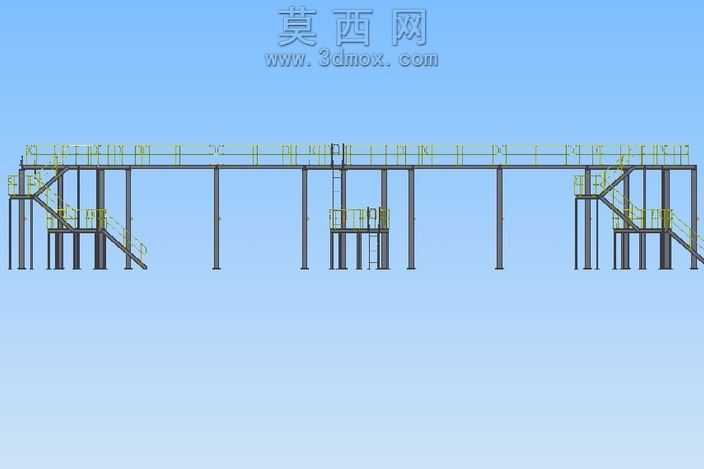

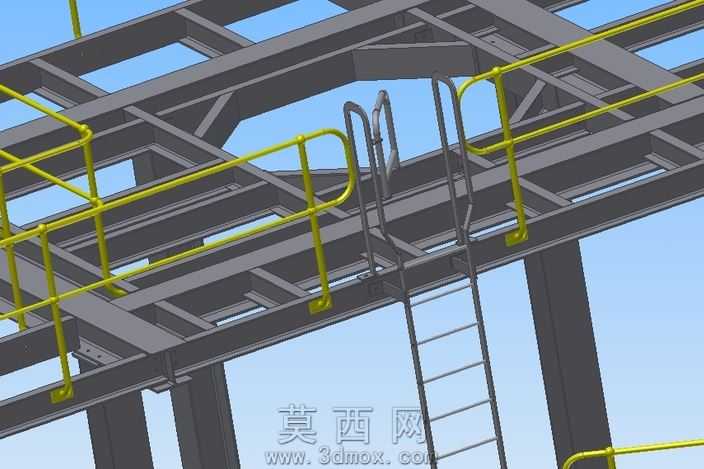

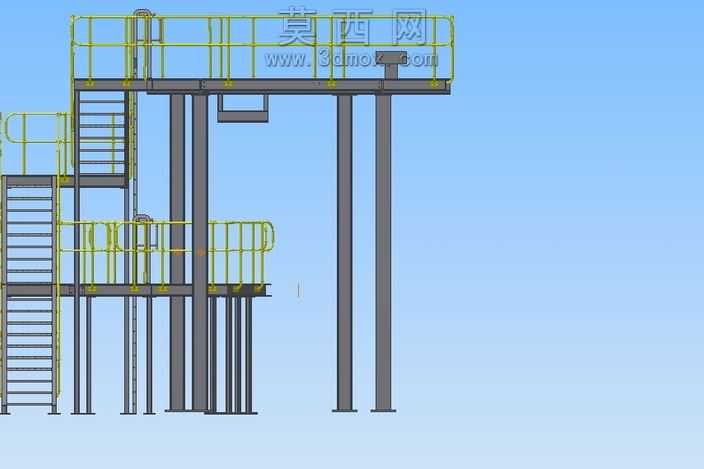

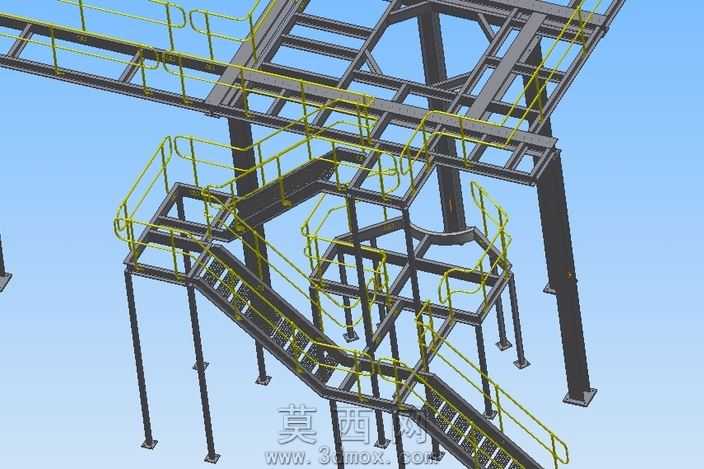

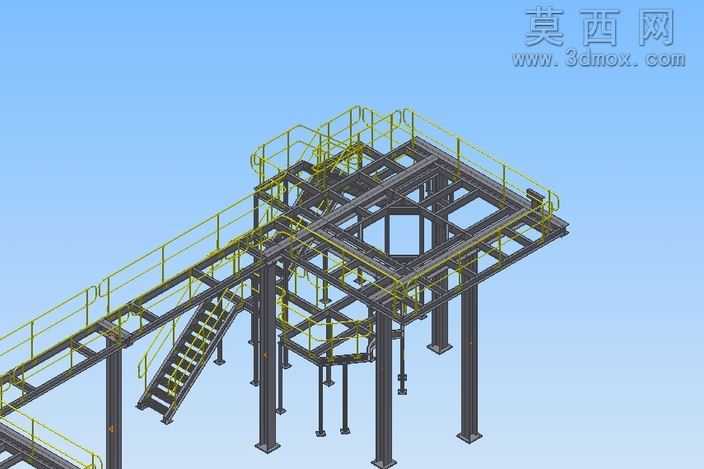

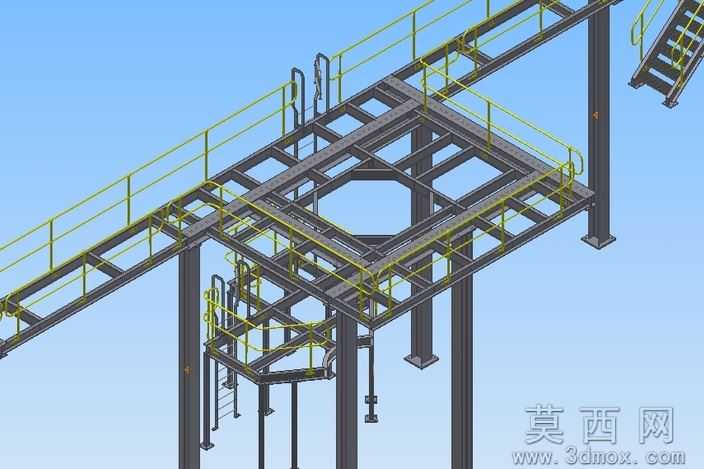

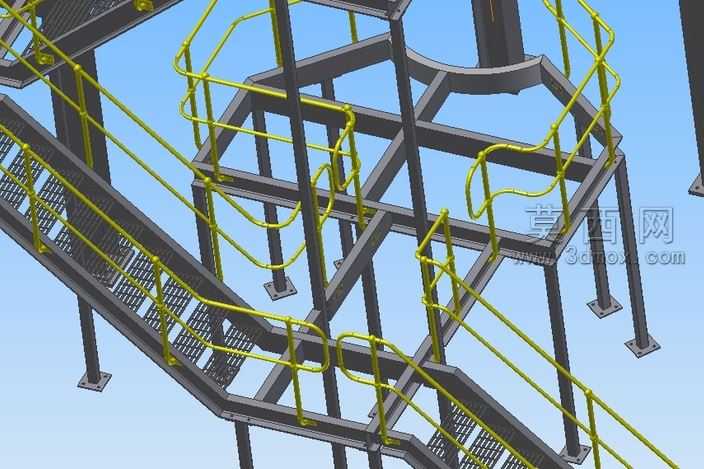

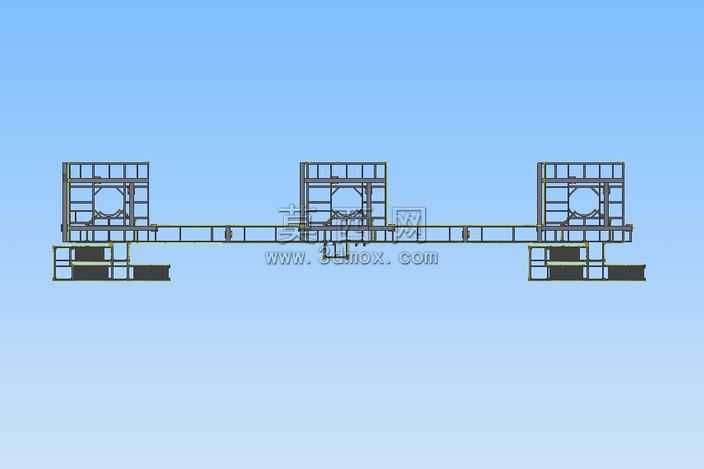

本模型为液化天然气项目配套的MCJV聚结器操作平台，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业钢结构平台的设计规范，对每一处构件的尺寸、连接关系都做了精准还原。模型主体采用型钢拼接的框架式结构，主支撑立柱选用大规格H型钢，通过地脚板与基础实现稳固连接，横向与纵向的主梁、次梁采用不同规格的型钢排布，形成疏密有致的承重网格，既保证平台整体的承重能力，又合理控制整体自重，适配聚结器设备的安装承重需求。平台的多层操作面均设置了标准化的安全防护结构，临边位置安装有高度符合安全规范的黄色防护栏杆，栏杆包含扶手、中间横杆与挡脚板，在平台的转角、设备接口位置做了栏杆的避让与圆弧过渡处理，避免尖锐棱角带来的安全隐患。平台配套设置了多组斜爬梯与直梯，爬梯踏步做了防滑结构设计，爬梯两侧同样设置连续防护栏杆，连通不同高度的操作层面，满足操作人员巡检、设备维护的通行需求。在材质渲染表现上，主体钢结构框架做了深灰色工业防锈漆质感表现，表面带有细微的金属磨砂纹理，还原工业钢结构的真实涂装效果；防护栏杆采用醒目的亮黄色安全漆材质，与主体框架形成清晰的视觉区分，符合工业现场的安全色使用规范；爬梯与平台铺板做了防滑纹理的材质处理，还原现场铺板的防滑质感。设计过程中充分考虑聚结器设备的安装与操作需求，在平台对应位置预留了设备安装的镂空区域，平台的走道宽度、操作空间都按照现场操作的人体工程学要求设置，保证操作人员在平台上开展阀门操作、设备巡检、维护检修等工作时有充足的活动空间。模型的构件连接节点都做了精细化建模，包括梁柱连接的加劲板、螺栓连接节点、栏杆与平台的固定件等细节都完整呈现，清晰展示钢结构平台的装配逻辑，可用于项目方案展示、结构校核、施工交底等场景，完整还原了昆士兰液化天然气项目中聚结器配套操作平台的结构特征与设计细节。
