自动翻倒卸料称重衡器结构设计

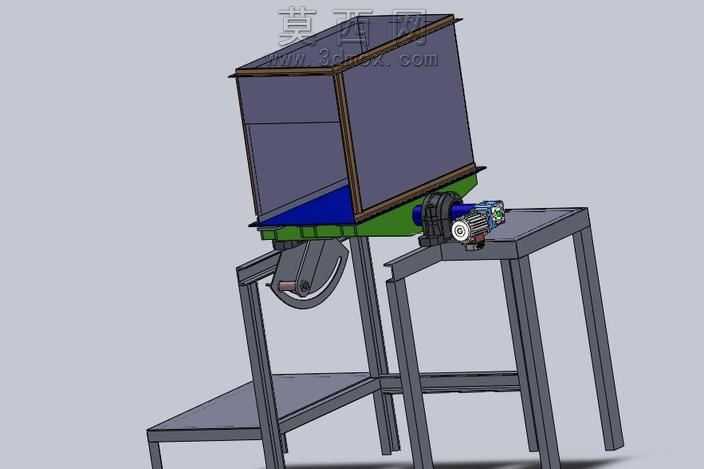

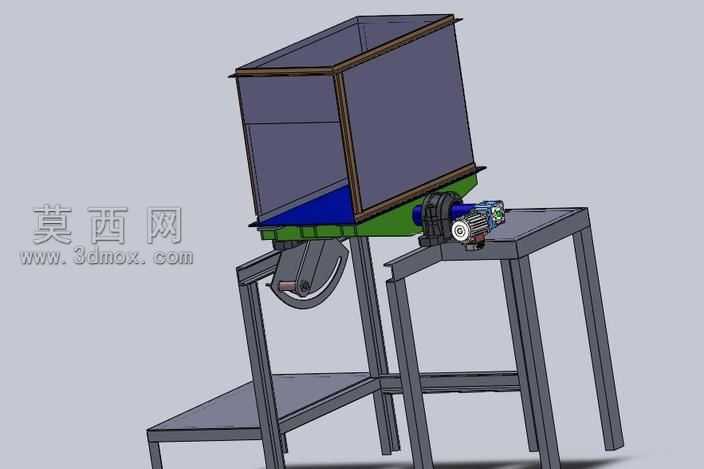

本作品为自动翻倒卸料式称重衡器的三维建模设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际工业应用的尺寸比例进行构建，完整还原了设备从支撑结构到执行机构的全部细节。建模过程中首先搭建了方管焊接式的分体支撑机架，机架采用标准型钢截面轮廓进行拉伸建模，通过焊接约束模拟实际机架的刚性连接特性，底部预留了设备安装固定的基准平面，中部设置了承托传动组件的安装平台，保证整体支撑结构的稳定性与承重合理性。料斗部分采用薄壁实体建模，料斗主体为上宽下窄的倒梯形储料腔体，侧壁设置了加强折边结构提升薄壁结构的抗变形能力，料斗底部与翻转轴座做了一体化的连接结构设计，翻转轴与机架支座之间设置了转动配合约束，可模拟料斗绕轴翻转的完整运动行程。驱动部分集成了减速电机与曲柄摇杆传动机构，建模时还原了减速电机的安装法兰、输出轴端结构，曲柄与摇杆之间采用铰接配合，可将电机的旋转运动转化为料斗的定角度翻转卸料动作，传动路径上的所有铰接点均设置了同轴度配合约束，保证运动仿真过程中无干涉卡顿。称重传感组件安装在料斗与翻转机构的连接位置，建模时还原了称重模块的安装定位结构，可实现料斗满载状态下的重量精准检测。材质渲染阶段，机架部分赋予了哑光灰色金属漆材质模拟钢材喷涂效果，料斗内壁赋予了光滑耐磨的不锈钢材质，驱动电机部分按照工业电机的外观赋予了蓝黑配色的工程塑料与金属组合材质，传动部件赋予了发黑处理的金属材质，整体渲染效果贴近实际工业设备的外观质感。设计过程中重点考量了料斗翻转的重心变化，通过调整转轴位置与曲柄行程参数，保证卸料过程中设备整体重心始终落在支撑机架的范围内，避免出现倾翻风险，同时优化了料斗的卸料角度，确保内部物料可以完全倾倒无残留，兼顾了称重精度与卸料效率的双重需求，整体结构紧凑合理，可直接用于同类称重卸料设备的设计参考与结构优化。
