电动劈木机工作台结构三维设计

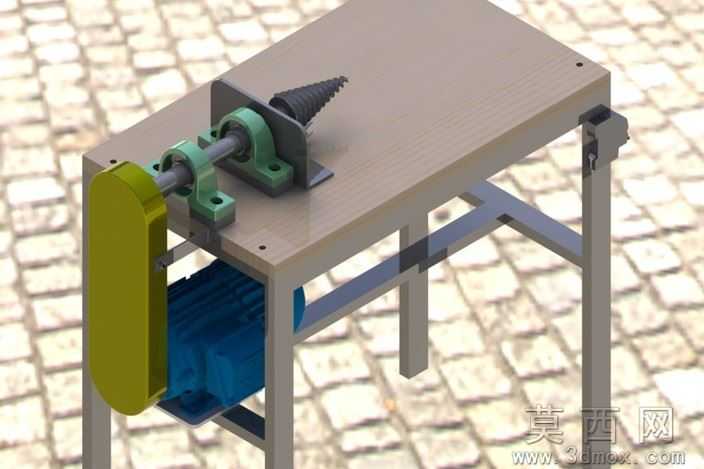

本作品为电动劈木作业设备的三维建模设计，整体采用台式机架布局，将作业台面、动力单元、传动机构、执行劈裂部件整合为一体化结构，建模过程中严格遵循机械设计的装配逻辑，对每一处连接结构、配合公差都做了精准还原。模型构建阶段，首先完成方管焊接机架的参数化建模，四条支撑腿搭配横向加强横梁，保证整体结构的刚性与稳定性，台面采用加厚平板设计，预留执行部件的安装定位孔位，匹配实际加工中的安装基准要求。动力单元选用立式电动机作为动力源，建模时还原了电机的外壳散热筋、接线盒、安装底座等细节结构，电机布置于台面下方的机架空间内，既节省整体占地空间，也能通过台面遮挡避免作业过程中木屑落入电机缝隙。传动部分采用带传动结构，建模时还原了带轮的轮槽结构、V型传动带的张紧状态、带轮护罩的弧形防护结构，带传动的布局可以在劈裂作业遇到硬木卡滞时起到过载缓冲作用，保护电机不受冲击载荷损坏。执行劈裂部件采用锥形螺旋劈柴头结构，通过两个带座轴承将传动轴固定在台面上，轴承座的安装孔、定位台阶、轴承内圈外圈的配合结构都做了精细化建模，锥形劈头表面的螺旋切削刃做了连续曲面处理，还原其旋转进给劈裂木材的作业逻辑，作业时电机动力通过带轮传递至传动轴，带动锥形劈头旋转，将待劈木材抵靠在锥尖位置即可依靠螺旋进给的力量将木材沿纹理劈开，无需人工挥砍作业，大幅降低劈柴作业的劳动强度。材质渲染阶段，机架方管与台面赋予浅灰色金属磨砂材质，还原钢材表面的哑光质感；电机外壳赋予深蓝色工业漆材质，带轮护罩赋予橄榄绿漆面材质，轴承座赋予铸铁哑光灰材质，锥形劈头赋予高硬度合金钢的亮面金属材质，地面背景采用仿古砖纹理，通过光影渲染突出各部件的结构层次与装配关系，整体模型装配关系清晰，无干涉错位问题，可用于木材加工小型设备的结构参考、作业原理演示以及非标工装设备的设计参考，完整还原了小型电动劈木设备从动力输入到作业执行的全链路结构逻辑，对同类小型农林加工设备的结构设计具备较高的参考价值。
