在根B3HPCEL型工业传感执行组件三维设计

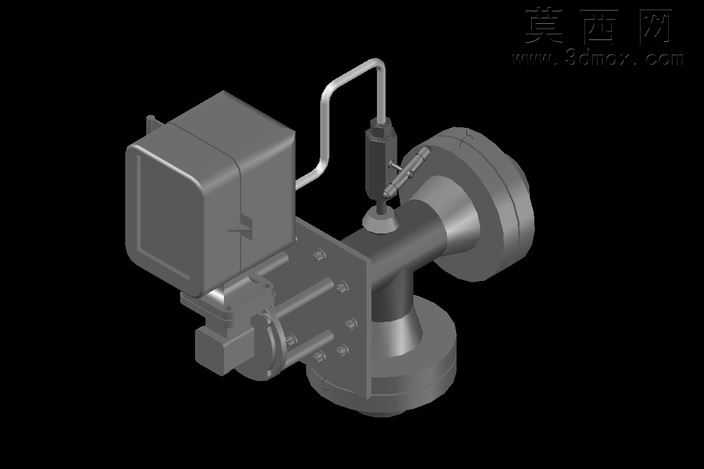

本作品为在根B3HPCEL型工业传感执行组件的三维建模设计成果，建模过程中严格遵循工业零部件的实际装配逻辑与尺寸规范，首先通过基准面定位确定组件的安装基座作为整体装配的定位基准，基座部分采用带加强筋的板式结构设计，建模时通过拉伸凸台构建基体轮廓，再通过切除拉伸完成安装孔位、定位槽的细节制作，孔位的同轴度、安装面的平面度均按照工业装配公差要求进行参数化约束，确保后续虚拟装配时各部件无干涉错位问题。组件左侧的方形控制盒体采用抽壳特征完成主体结构，盒体表面的接线端口、状态标识槽通过细节拉伸与切除完成，盒体与基座的连接支架采用薄壁折弯结构建模，还原金属冲压支架的形态特征，支架上的固定螺栓孔位与基座、盒体的对应孔位完全对齐，符合实际装配的工艺要求。组件中部的连接轴类部件采用旋转凸台特征完成主体建模，轴段上的定位轴肩、密封槽结构通过多段旋转轮廓精准绘制，轴端连接的圆形轮盘构件采用盘类零件建模逻辑，轮盘表面的减重槽、安装卡槽通过圆周阵列特征完成均布设计，确保结构对称性与力学性能平衡。组件上方的弯管连接件采用扫描特征完成建模，扫描路径严格还原实际管路的弯折半径与走向，管路端部的连接接头通过旋转加拉伸组合制作，与下方传感部件的接口完全匹配。传感检测部件采用组合式建模方式，主体外壳、检测探头、调节旋钮分别建模后完成装配，探头部分的细长杆结构通过拉伸加倒角处理，还原精密检测元件的形态。渲染阶段采用工业金属材质体系，基座、支架、轴类部件赋予哑光铸铁材质，调整材质粗糙度与金属度参数还原铸件表面的细微颗粒质感；控制盒体赋予深灰色工程塑料材质，添加细微的磨砂纹理提升真实感；管路、接头部件赋予亮面金属材质，通过环境反射参数调整呈现金属管路的光泽效果；轮盘构件赋予合金材质，与轴类部件形成材质层次区分。场景采用纯黑色背景突出组件主体，打光采用三点布光方案，主光源从左上方投射照亮组件主体结构，辅光源从右侧补光弱化阴影死区，顶光源勾勒组件顶部轮廓边缘，最终渲染效果清晰呈现各部件的装配关系、结构细节与材质特征，完整还原该工业传感执行组件的真实形态与结构特点，可用于工业产品展示、装配教学演示、虚拟仿真场景搭建等用途。
