小型螺旋顶升支撑工装结构设计

　　车间现场做小吨位工件调平、工装垫位、模具试模找正的时候，很少直接动用大型液压举升设备，这类手动螺旋顶升件就是最顺手的辅助支撑单元。整套结构没有复杂管路与动力元件，完全依靠螺纹副的自锁特性承载，作业人员扳动横向摇杆即可带动螺杆旋转，把旋转运动转化为顶头的直线升降，在狭小工位里完成毫米级高度微调。

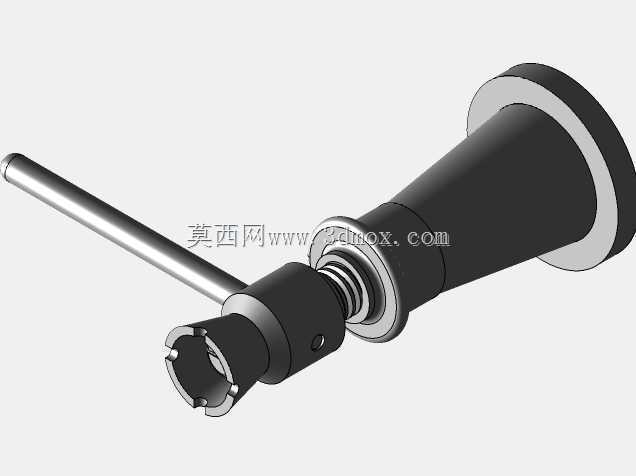

　　从受力路径拆解，底座采用下扩的锥形过渡加圆盘法兰轮廓，接触面积随底部外扩而增大，工件载荷从顶部V型承托头传入，经带滚花的调节螺母、梯形螺纹段传递到锥台基座，最后均匀分散到支撑地面。锥台侧壁做拔模斜度，一方面规避直立筒身受压失稳的风险，另一方面铸造或机加工成型时便于脱模、排屑，底部圆盘边缘倒圆角，避免应力集中在基座与盘面的交接转角。顶部承托位开出V形卡口，既可以托住平面工件底边，也能贴合圆轴类零件的外圆，防止顶升过程中工件侧向滑移；摇杆表面全程加工网纹滚花，手部施力时摩擦力足够，带油作业也不易打滑，调节螺母外圈同样做滚花处理，必要时可以徒手微调初定位，再穿入摇杆加力锁紧。

　　设计这类支撑件时首先要核算螺纹副的承载能力，选用梯形螺纹而非普通三角紧固螺纹，牙型角度更适合承受轴向载荷，牙根强度高、对中性能好，螺纹升角小于当量摩擦角即可实现反向自锁，撤掉摇杆后顶头不会随载荷回落，无需额外加装锁紧机构。整体外轮廓的最大边界集中在底部圆盘，安装时只需保证盘面完全落在平整垫铁或工作台面上，悬空边长不能超过盘面半径的五分之一；横向摇杆在最低工位时向外伸出长度最长，排布多组支撑点时要预留摇杆扳动的回转空间，相邻两件的中心距不能小于摇杆全长，避免作业时杆件互相干涉。

　　实际产线里它常成组使用，四件分别垫在大型钣金焊接件的四个角，逐个调整高度让工件基准面找正后再施焊，抵消焊接变形带来的晃动；机加工工位也会把它放在机床工作台T型槽间隙处，支撑薄壁工件的悬空部位，减少铣削颤振。和液压千斤顶相比，它的行程偏短但顶升量可控，转动摇杆一圈对应的升降距离由螺距直接决定，操作人员可以精准控制每次进给量，不会出现液压件缓慢泄压沉降的问题；通体金属结构耐磕碰、抗切削液腐蚀，车间日常使用几乎没有维护点，仅需定期在螺纹面涂抹润滑脂降低磨损。建模过程中需要重点配合螺纹起止位置与螺母行程，保证顶头升到最高位时仍有足够啮合牙数，降到最低位时螺杆不会撞击基座内腔，各回转件的倒角、滚花区域都要和实际加工工艺对应，才能直接导出工程图用于机加工生产。
