客车雨刮连杆传动机构设计

项目分类:汽车 发布时间:2025-01-05 ID:884885
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计
  • 客车雨刮连杆传动机构设计

  这套四连杆雨刮传动结构面向大中型客车前风挡的刮水需求展开,整套机构围绕风挡玻璃曲面覆盖范围、刮臂摆角行程与驱动端输出特性进行匹配。在整车布置阶段,雨刮系统需要兼顾驾驶员前方视野清除面积、刮片贴合压力以及低速大客车在雨天、泥水路面工况下的连续工作可靠性,因此连杆点位并非随意排布,而是先依据风挡玻璃上下边界确定刮臂转轴位置,再反推各铰接点的运动轨迹。

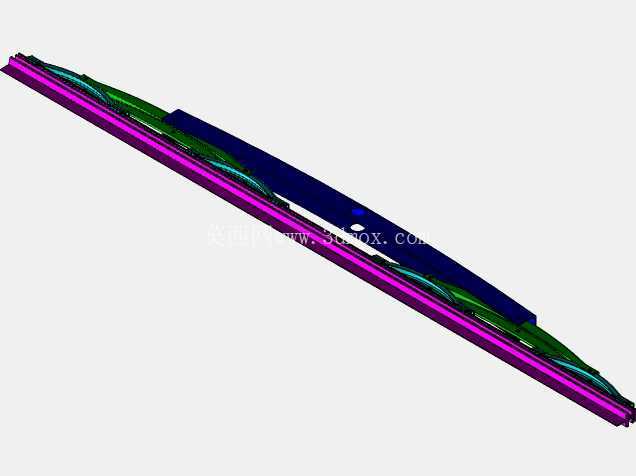

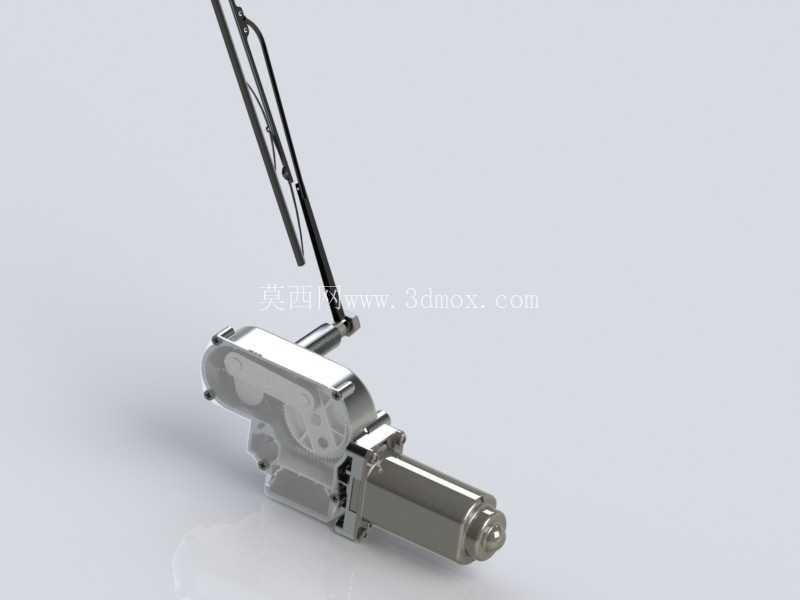

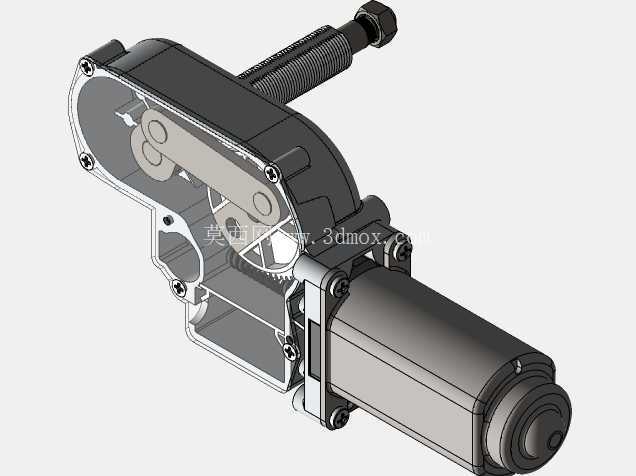

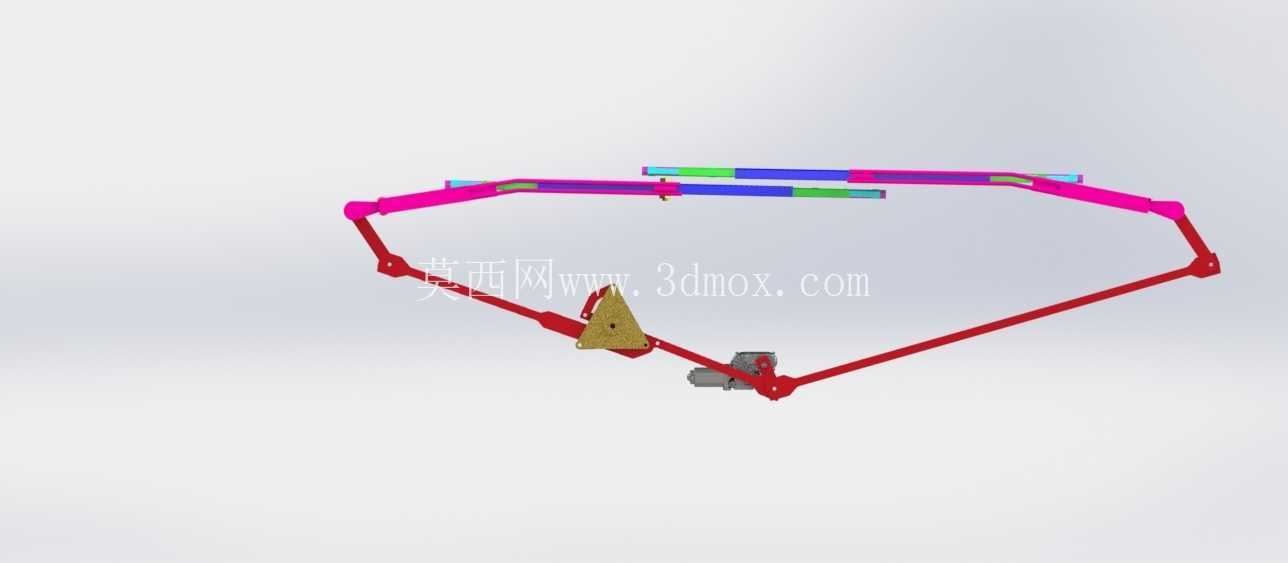

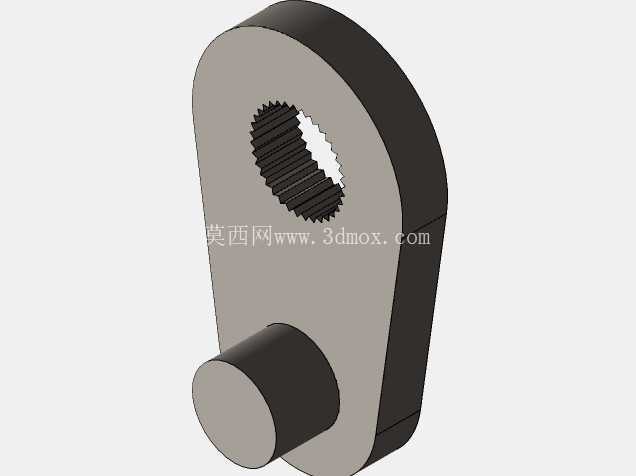

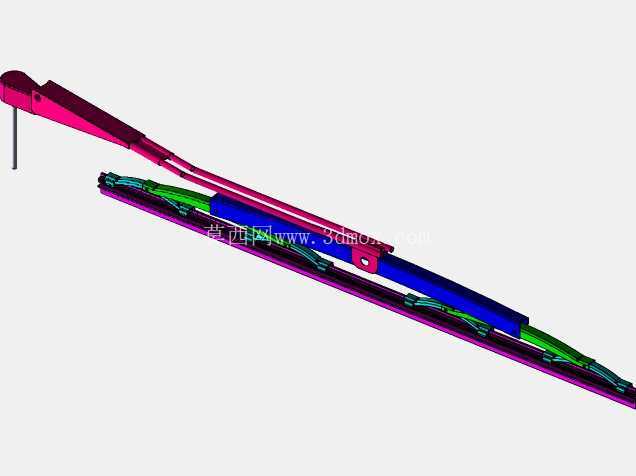

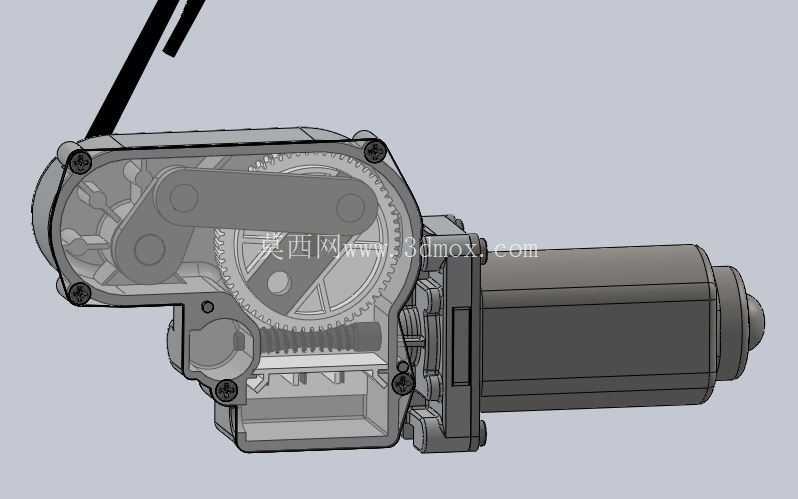

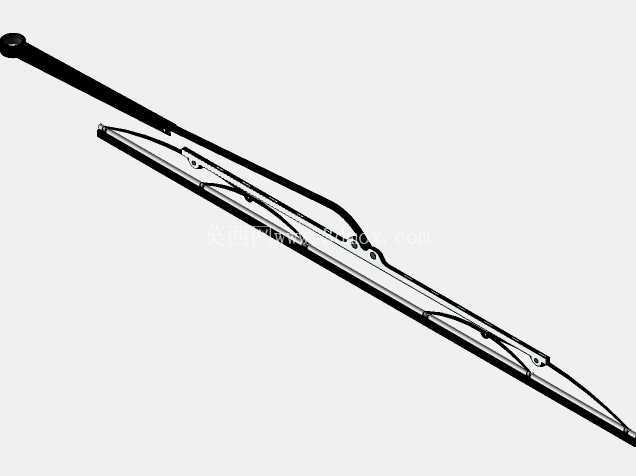

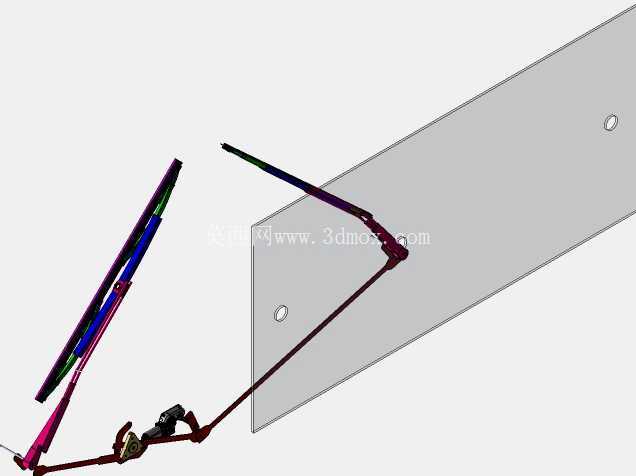

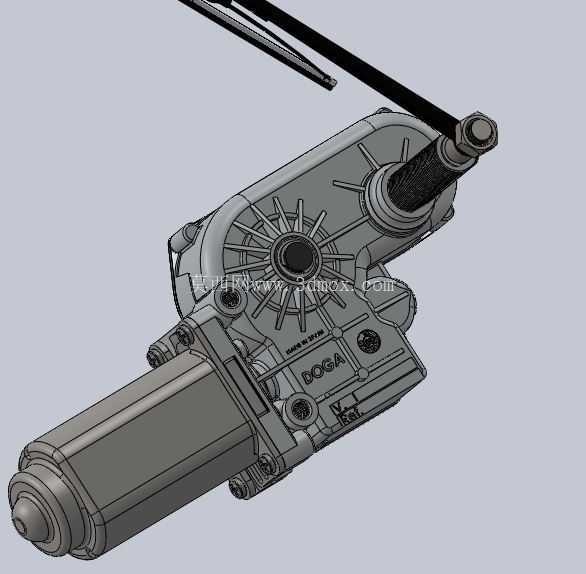

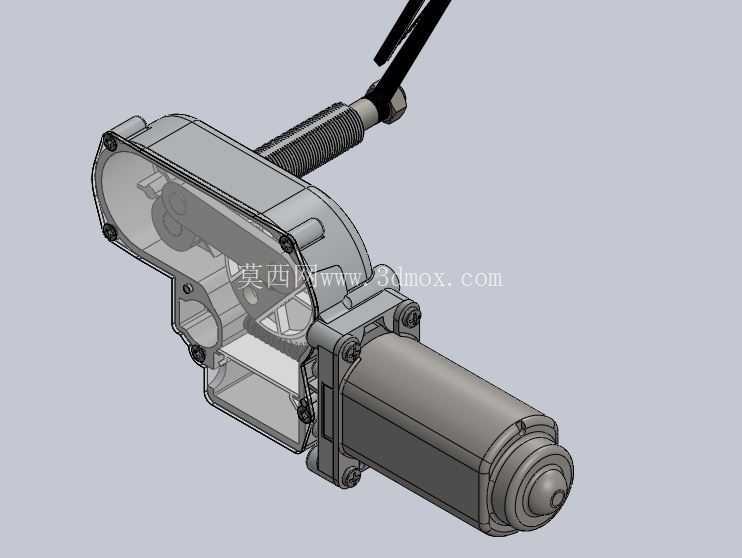

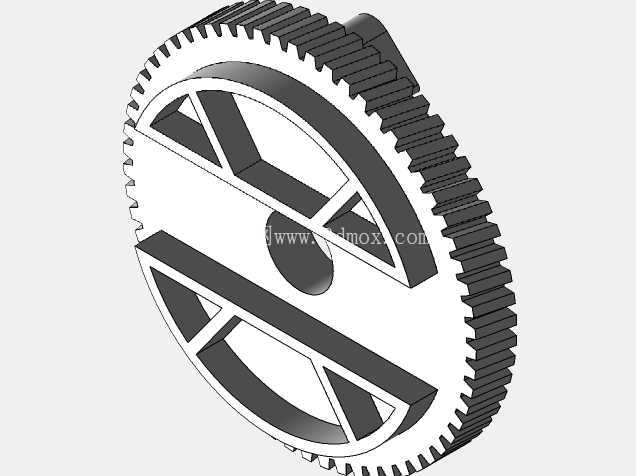

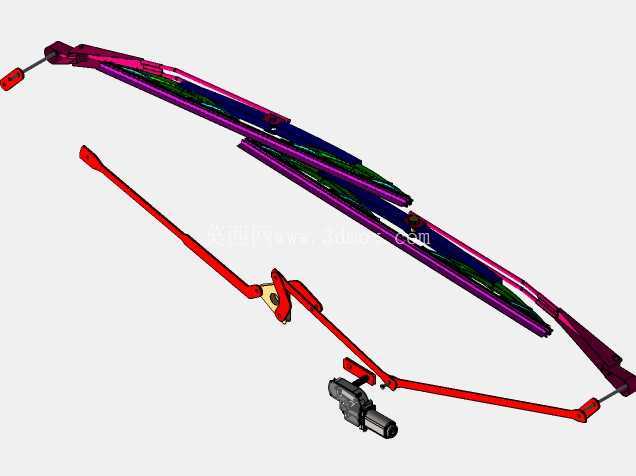

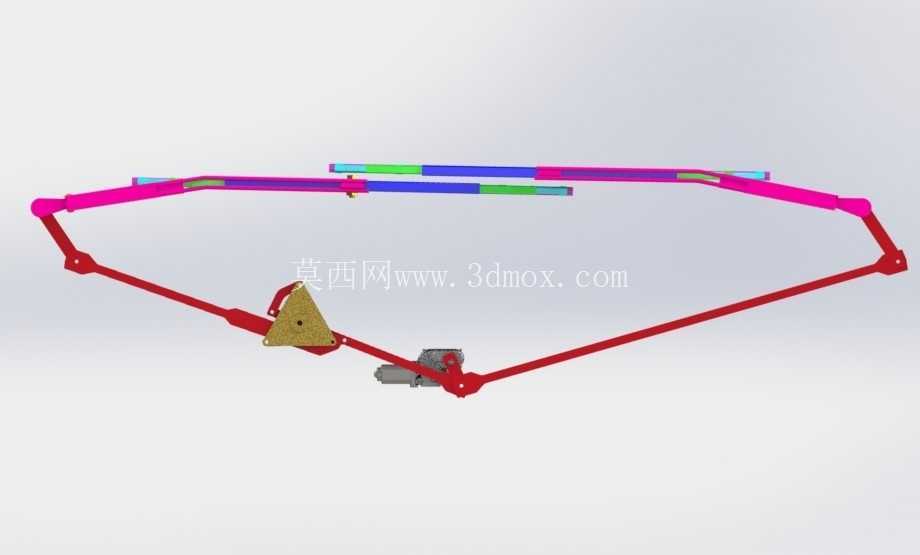

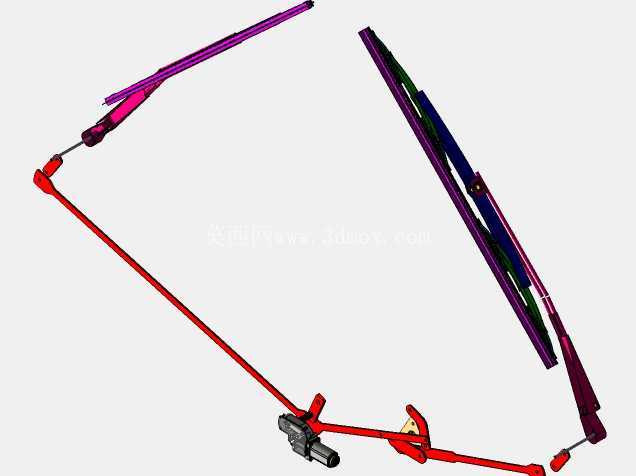

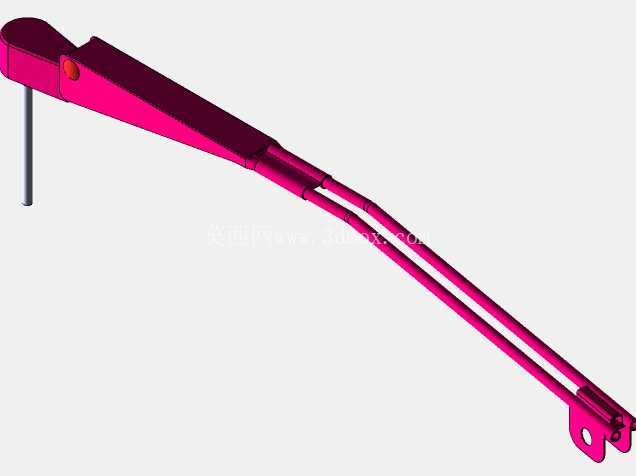

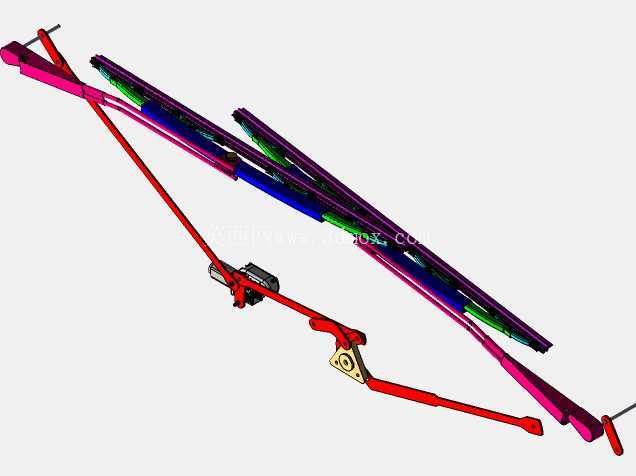

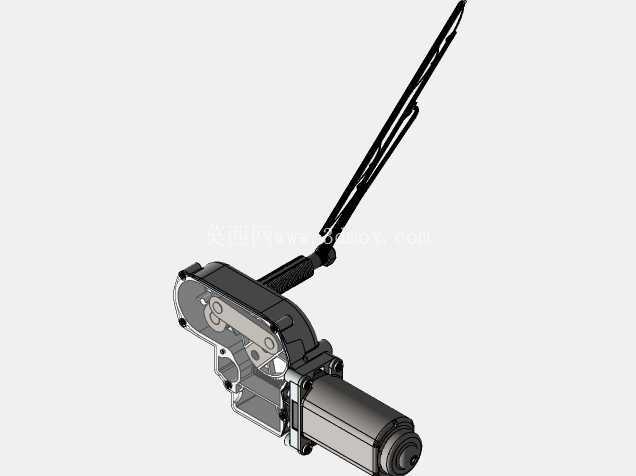

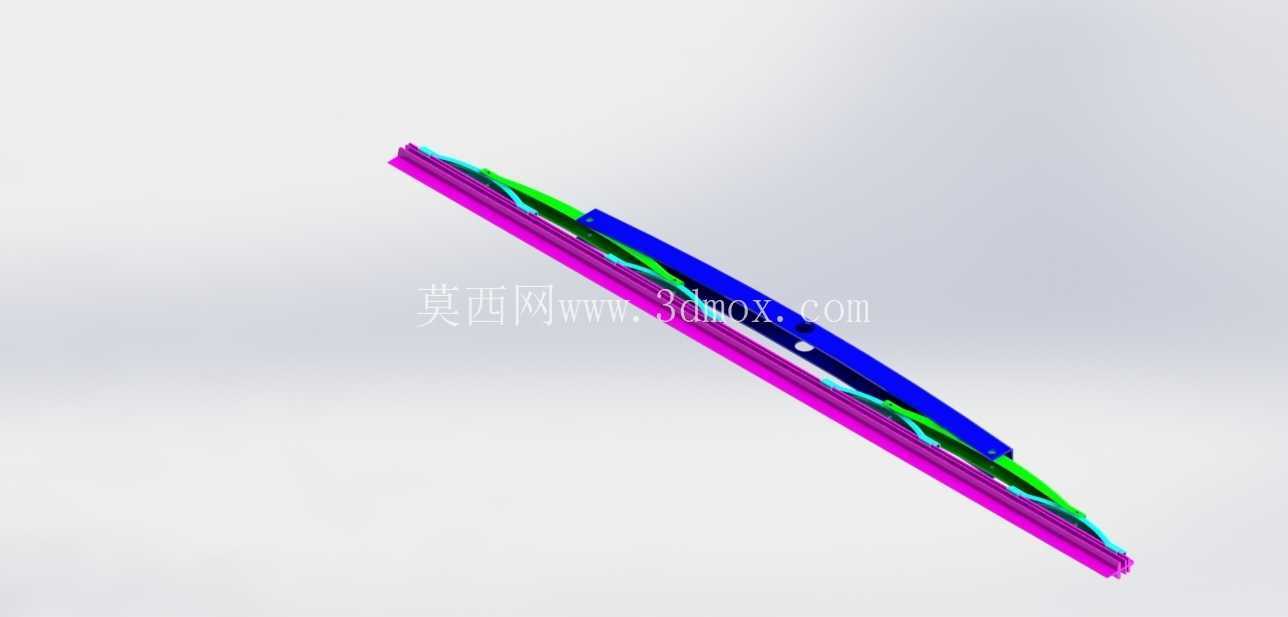

  从实际用途看,该机构将驱动电机的旋转运动转化为两根刮臂的往复摆动。电机输出端通过曲柄带动主动连杆,再经中间摇臂把运动分配至两侧从动连杆,使左右刮片按照设定相位角同步扫过风挡玻璃。客车型号的风挡面积普遍大于乘用车,刮臂长度和刮片跨度也随之增加,这就要求连杆在传递运动时尽量降低死点附近的速度波动,避免刮片在换向位置出现卡顿、抖动或拍打边框的现象。设计中把雨刷齿轮传动比按1:1配置,重点放在连杆几何关系上,使刮臂在工作行程内的角速度变化更平缓,换向冲击得到控制。

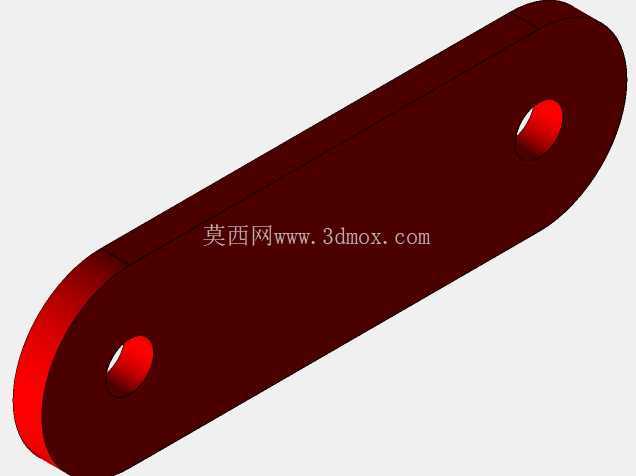

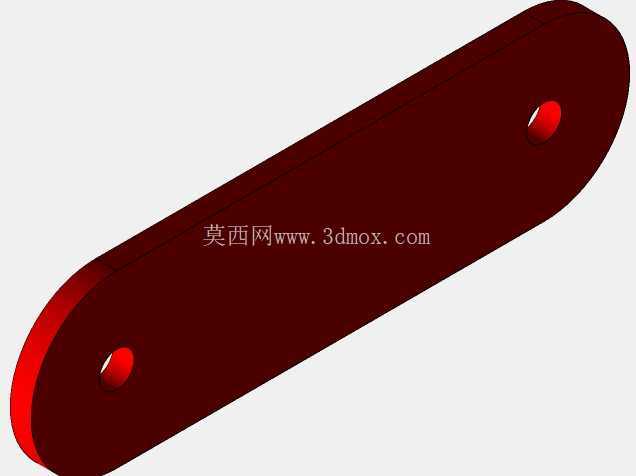

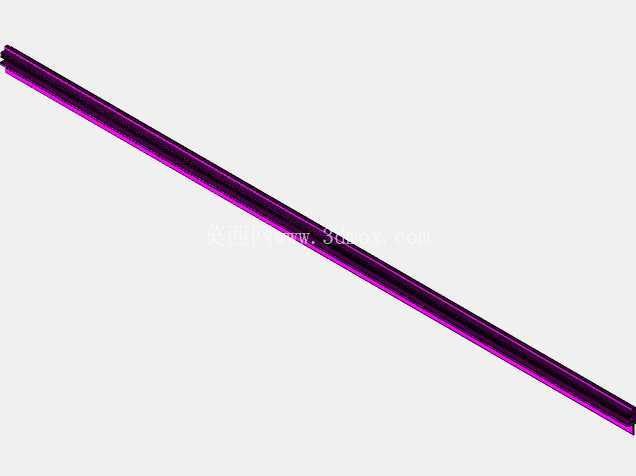

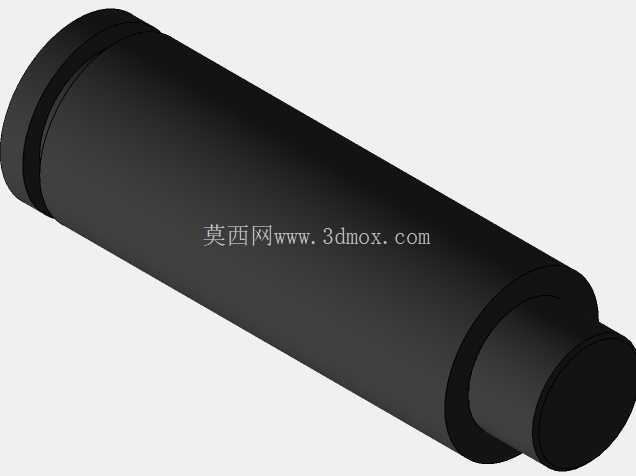

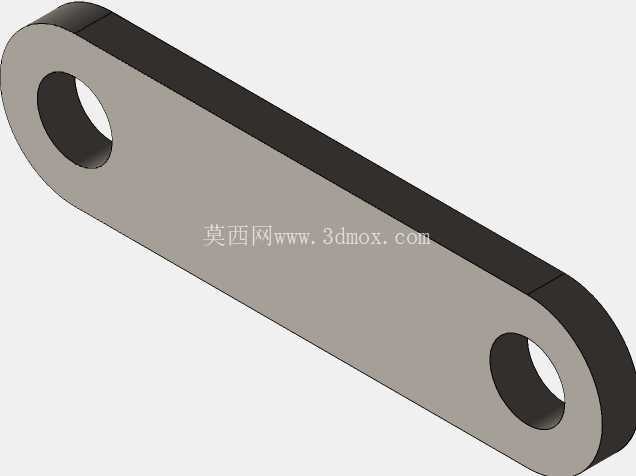

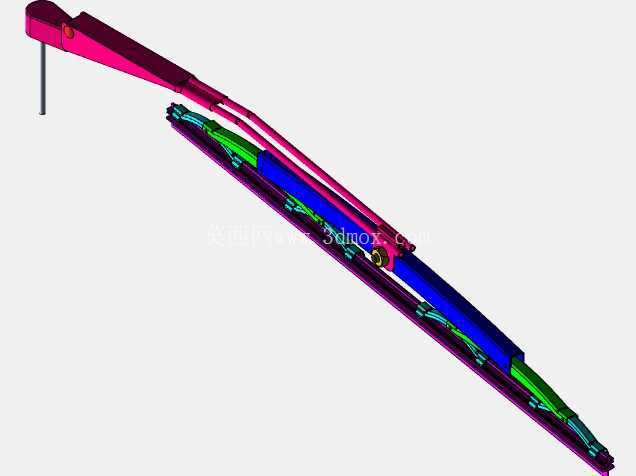

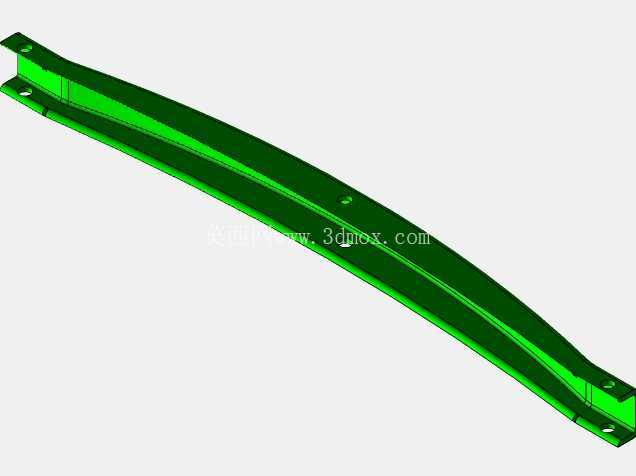

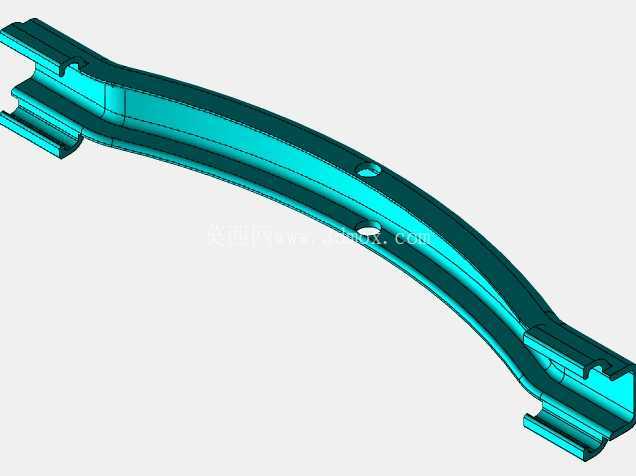

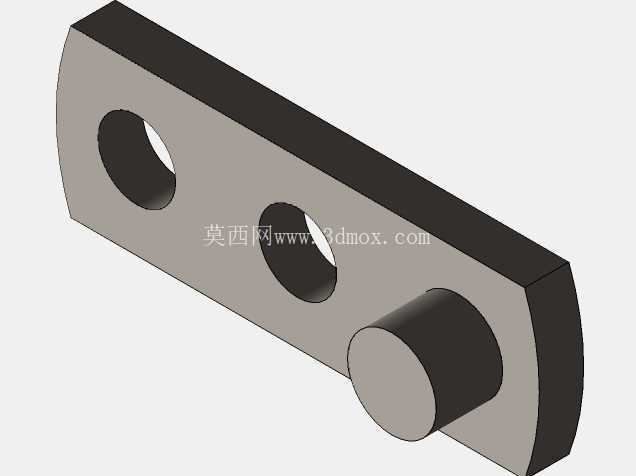

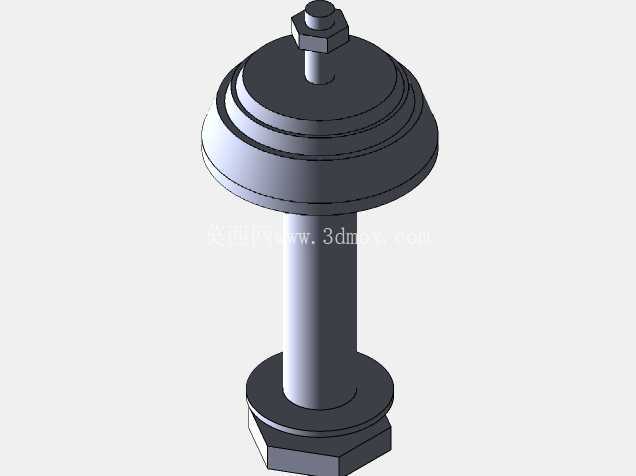

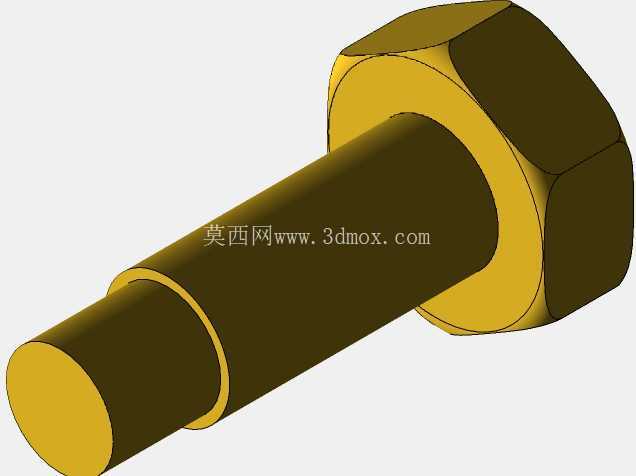

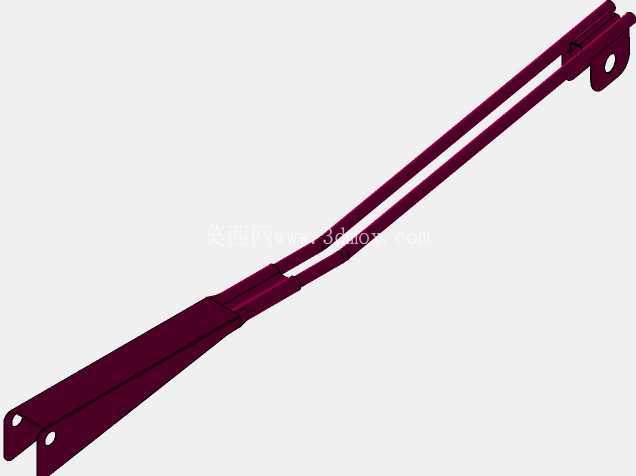

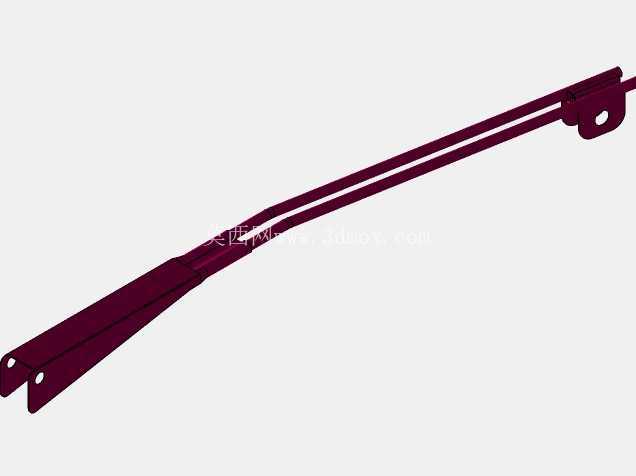

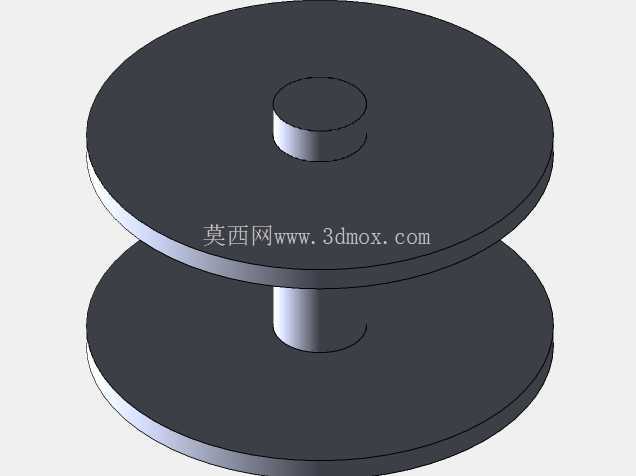

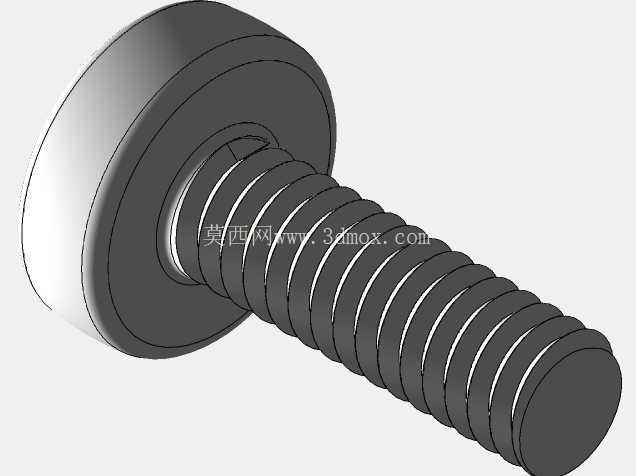

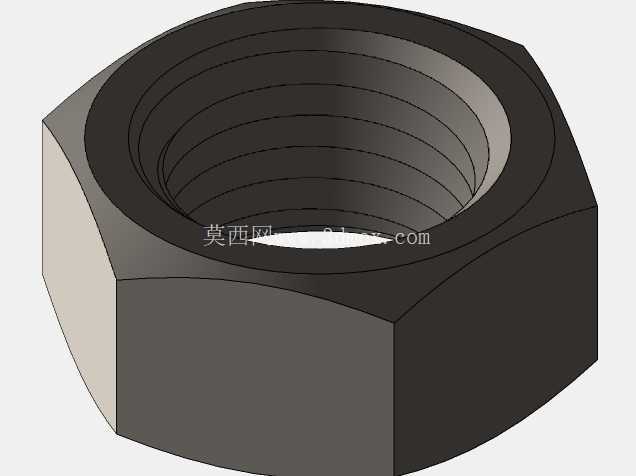

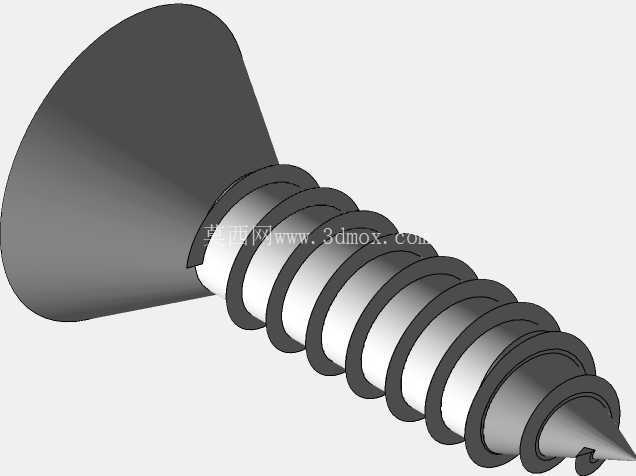

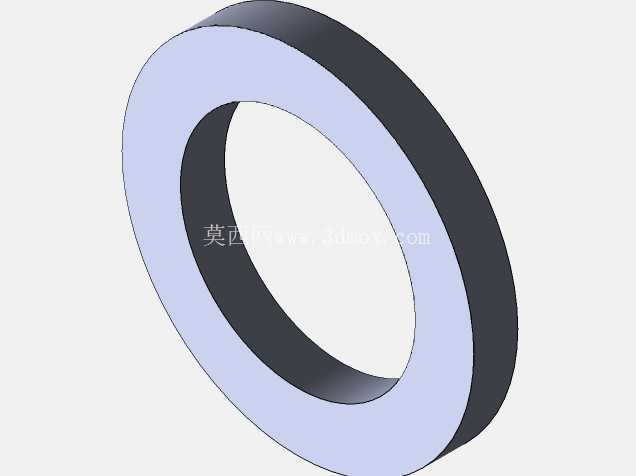

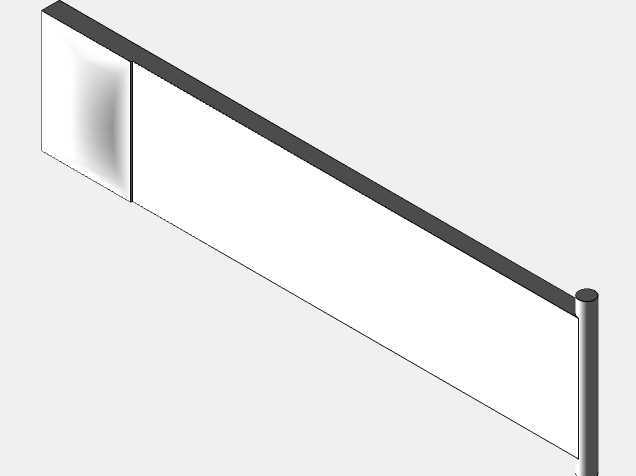

  结构建模时,各杆件采用细长板式连杆形态,端部设置铰接孔位,用于安装销轴、衬套和摇臂。长连杆主体承受反复拉压与小幅弯曲载荷,截面在保证刚度的同时控制重量,避免运动惯量过大导致电机峰值扭矩上升。杆身两端的弯折角度并非装饰特征,而是为了避让车头内部钣金、风道、仪表梁和线束走向;在整车装配空间狭窄的位置,连杆必须通过局部折弯跨过相邻部件,同时保持铰接轴线平行。若轴线平行度偏差过大,运动过程中会产生附加侧向力,衬套磨损加快,刮臂还可能出现轴向窜动。

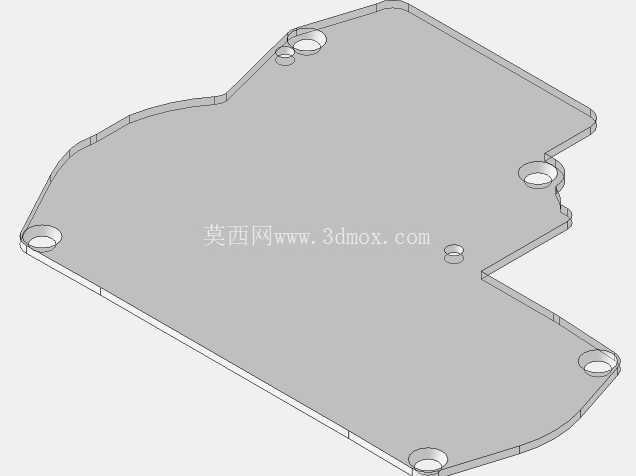

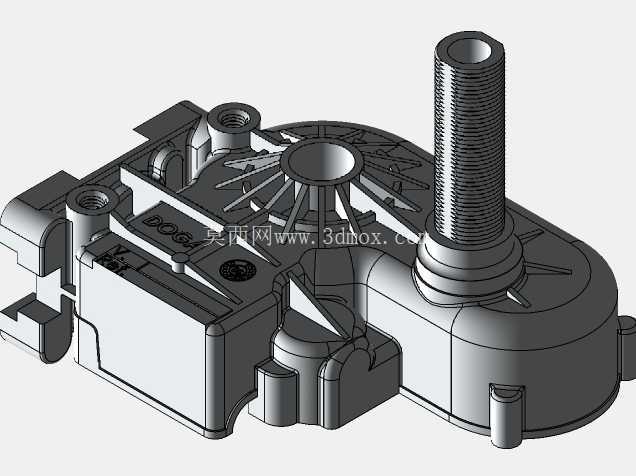

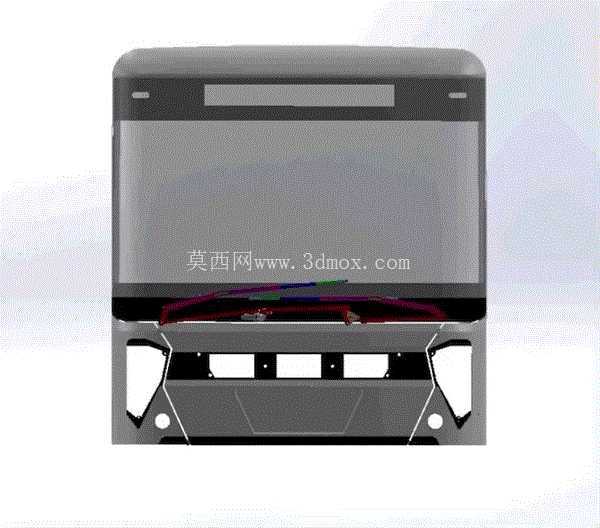

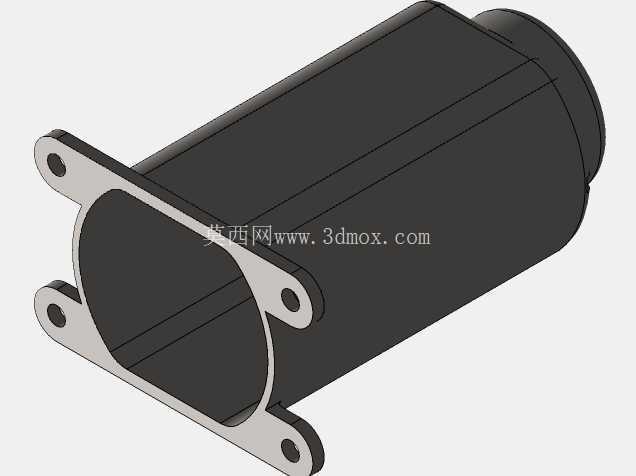

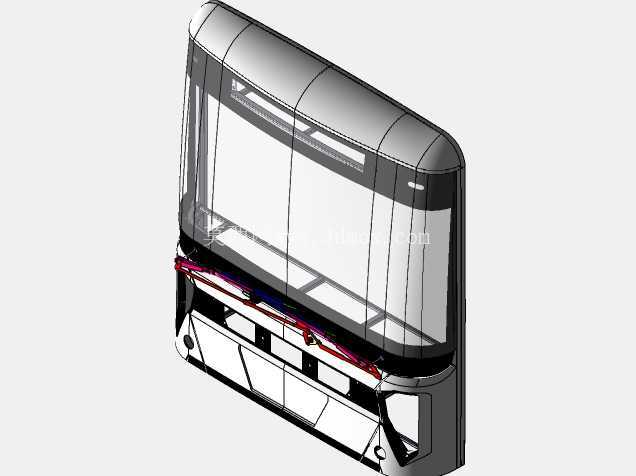

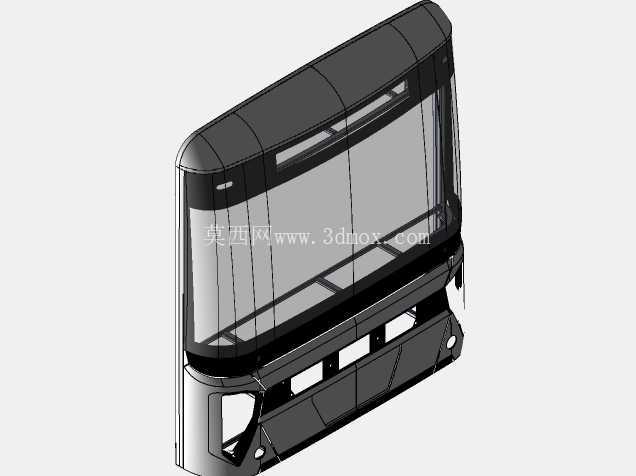

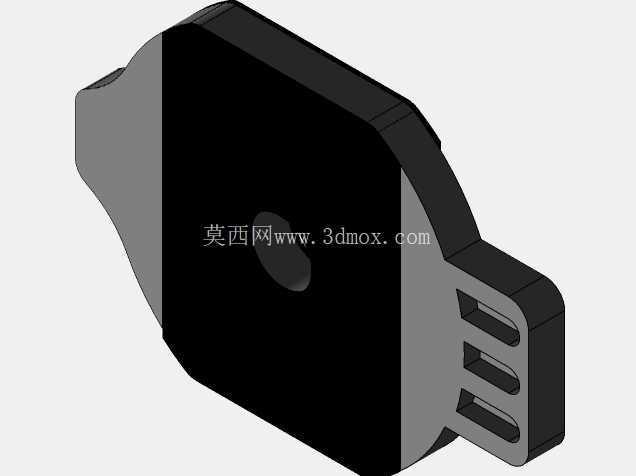

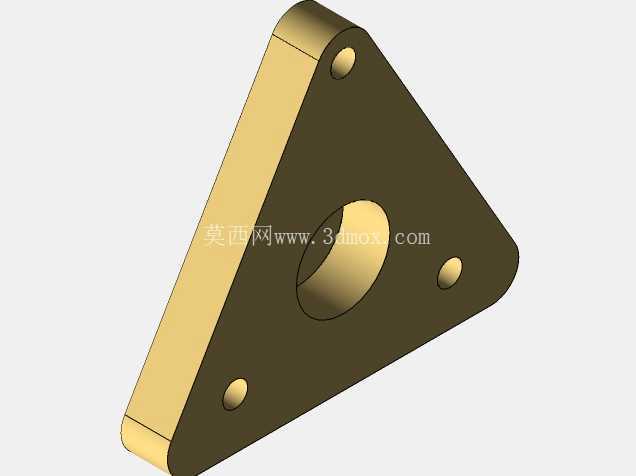

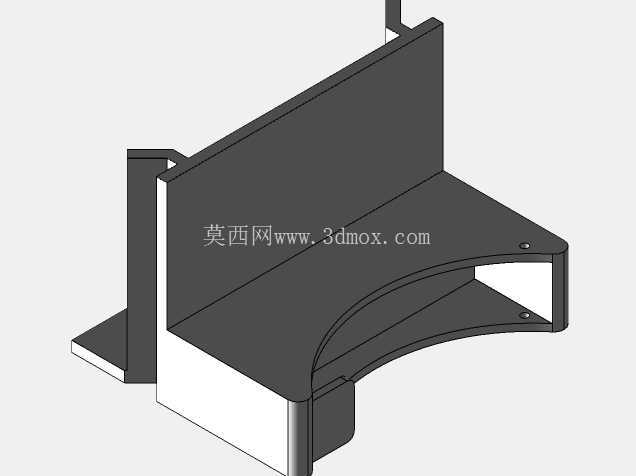

  安装边界方面,需要重点核对三类尺寸:一是刮臂转轴到风挡玻璃表面的距离,它决定刮臂压力角和刮片贴合状态;二是各铰接点在车头钣金内的投影位置,要保证连杆全行程运动包络不与仪表台骨架、线束支架干涉;三是驱动电机固定面到主动曲柄的中心距,该尺寸直接影响输入连杆的初始角位。实际校核中,通常会把玻璃曲面、刮片最大扫掠区域、车头内部骨架和电机安装座一并放入装配环境,逐帧检查连杆在起止位置及中间位置的间隙。尤其在刮臂完全摆到下止点时,刮片不能越过玻璃黑边,连杆也不能与下方通风道接触;摆至上止点时,则要保证刮片对风挡上部视野区有足够覆盖。

  运动分析围绕刮臂角位移、角速度和铰接点受力展开。通过在三维环境中建立曲柄、连杆、摇臂和刮臂转轴的运动约束,可以直观看到刮片扫掠区域是否满足视野清除要求,也能发现杆件在某一角度是否接近机构死点。若传动角过小,机构会对尺寸误差和摩擦阻力异常敏感,现场装配后容易出现电机堵转或刮臂动作迟滞。因此点位调整时,不只追求刮片覆盖面积,还要让主要连杆在整个循环中保持合理传动角,把换向阶段的加速度峰值压下来。

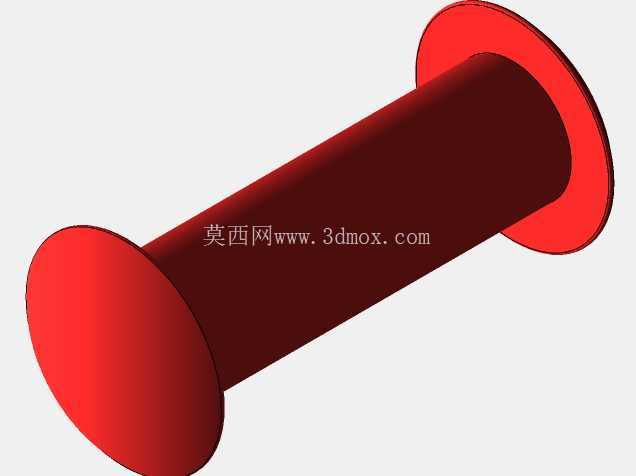

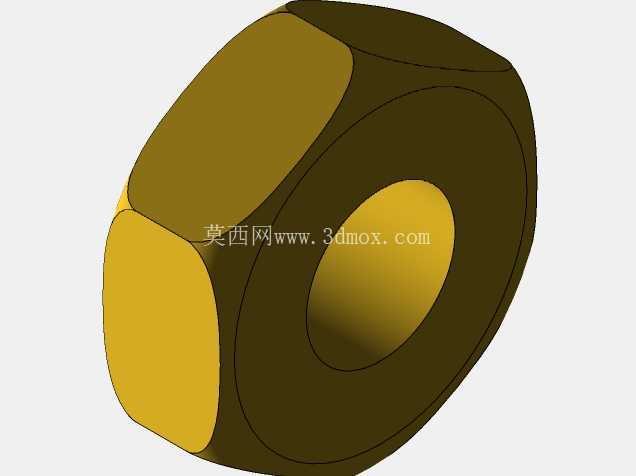

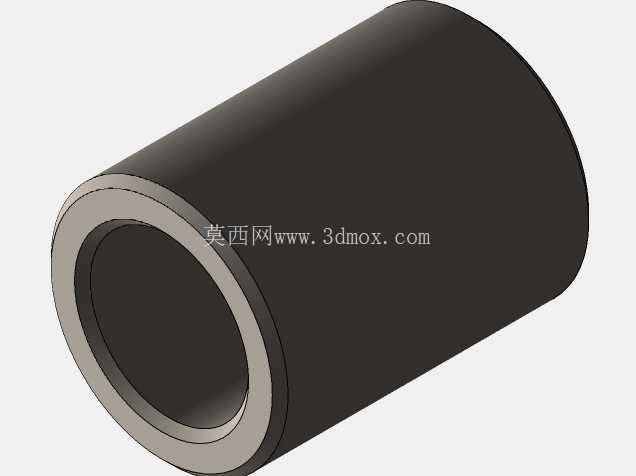

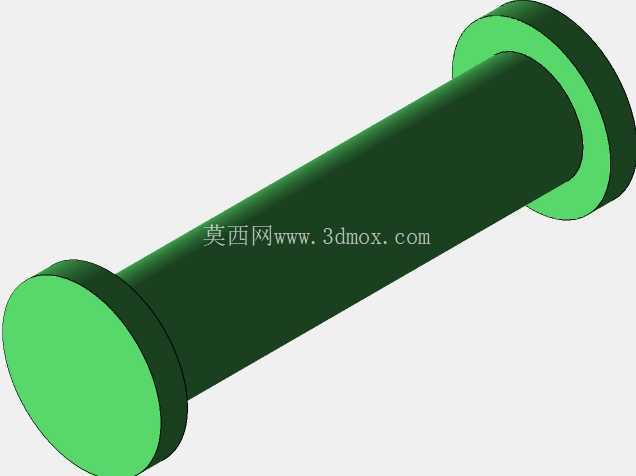

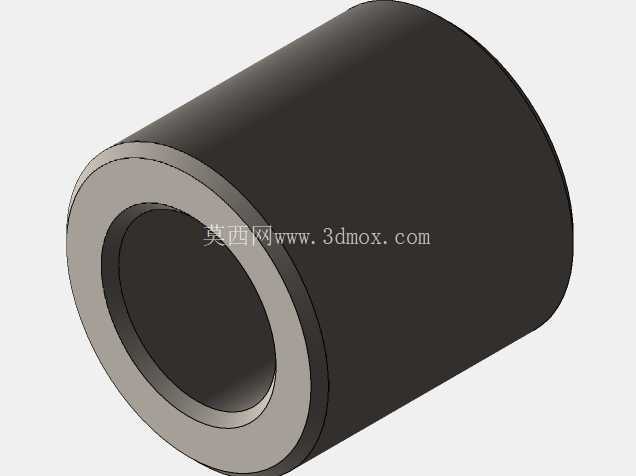

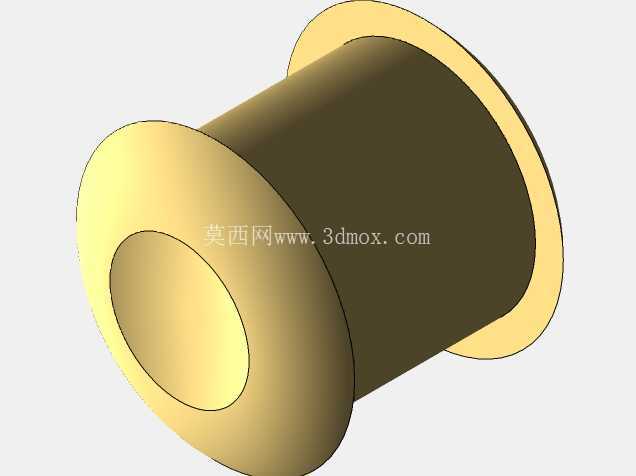

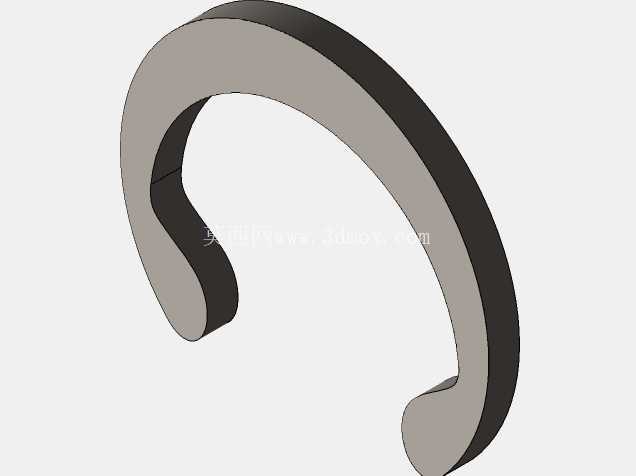

  细节设计上,铰接孔与销轴之间需预留衬套安装空间,端部圆角和加强过渡能够减少应力集中;长杆表面的形态应有利于成型和后续表面处理,杆身上的连接点位置要方便工装定位。对于客车这类维护周期较长的运营车辆,雨刮机构还需考虑拆装便利性:电机、曲柄、连杆和刮臂转轴应形成清晰的装配层级,衬套磨损后能够在不大面积拆卸仪表台的情况下完成检查。整体来看,该结构把风挡刮水范围、车头内部空间、杆件运动轨迹和驱动输出特性统一到同一套连杆几何中,适合用于客车雨刮系统方案验证、结构干涉检查以及运动逻辑演示。
