行星齿轮减速传动箱结构设计

　　这套行星齿轮传动结构在工业现场的使用场景十分广泛，小到伺服驱动末端的减速增扭单元，大到搅拌设备、输送辊道、光伏跟踪支架以及小型工程机械的动力输出段，都能见到同构型机构的身影。它最核心的价值在于把输入轴的高转速低扭矩，通过多齿同时啮合的方式转化为低转速大扭矩输出，同时凭借同轴布置的天然优势，让动力输入与输出中心线完全重合，整机径向占用空间远小于同级承载能力的平行轴减速机构。

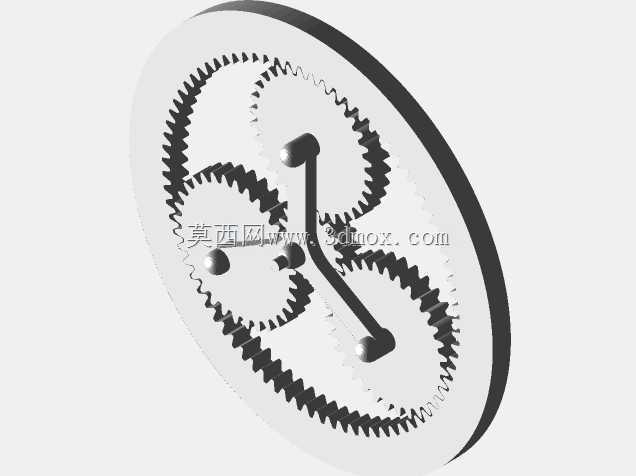

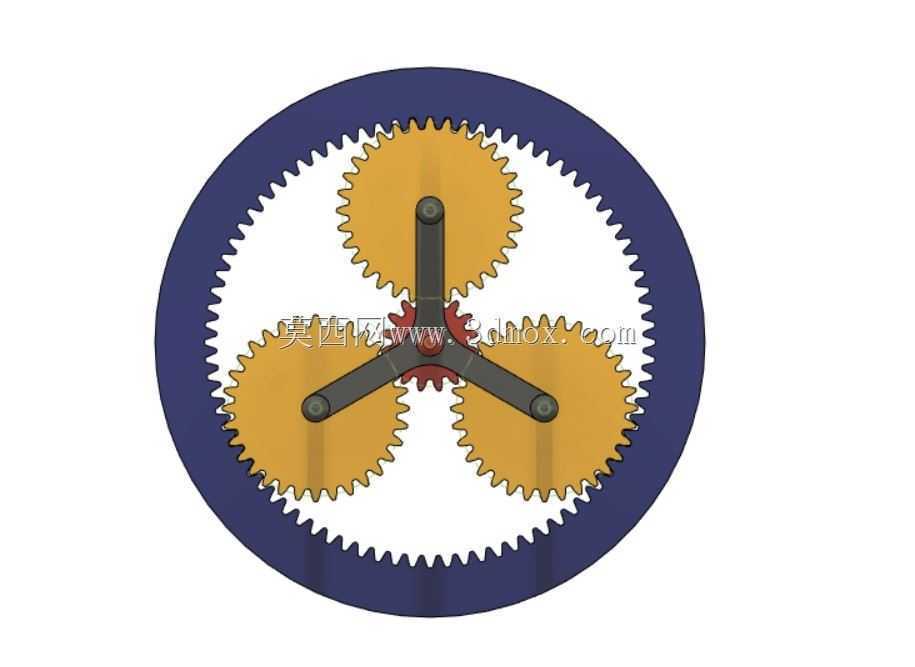

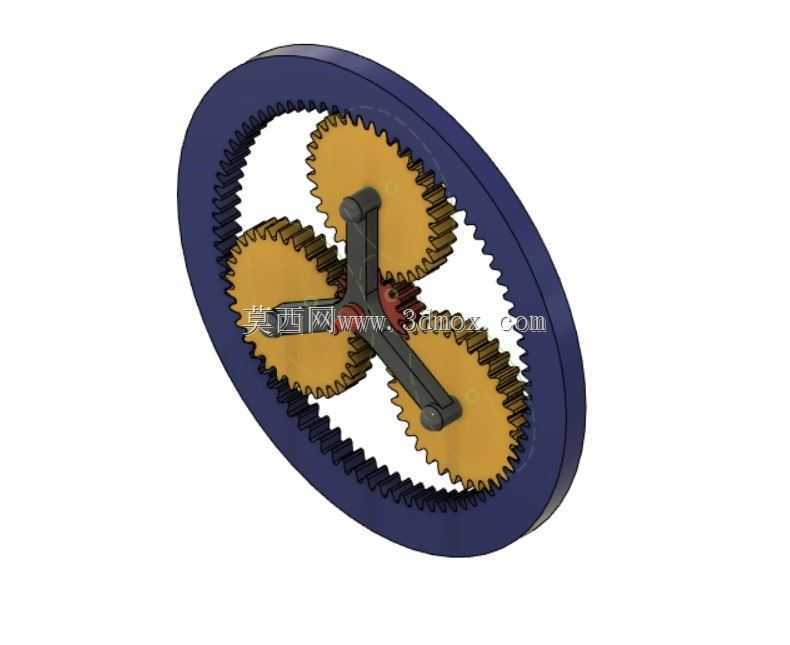

　　从结构拆解来看，该机构由外圈固定内齿圈、三只均布行星齿轮、中心太阳轮以及三臂行星架共同构成。内齿圈采用整环式设计，内壁加工全周内啮合齿形，外圈保留足够壁厚以承受啮合过程中产生的径向撑开力，齿圈两端预留环形安装止口，可直接嵌入设备箱体的定位槽内，通过端面螺钉完成周向锁止，工作时内齿圈保持固定，作为整个轮系的反力支撑构件。三只行星齿轮沿圆周120度均匀分布，同时与内侧太阳轮、外侧内齿圈相啮合，这种多齿分流的受力方式，让每一对啮合齿承担的载荷大幅降低，同等模数下承载能力可比普通定轴齿轮提升数倍，运行冲击也被均布结构抵消大半。

　　设计过程中首先要敲定的是传动比匹配，内齿圈齿数与太阳轮齿数的差值直接决定减速比，行星轮齿数则由内外齿的中心距约束自动算出，建模时必须严格校验齿顶间隙、侧隙以及行星轮公转过程中的齿面干涉，三只行星轮的安装轴孔位置度需要控制在极小公差范围内，否则会出现载荷分配不均、单齿过载磨损的问题。行星架采用三臂悬臂式结构，每根臂端加工行星轮轴安装孔，孔位内嵌轴承配合位，行星轮通过滚针轴承或深沟球轴承空套在销轴上，自转的同时跟随行星架绕中心轴线公转，行星架中心设置输出轴连接法兰，可直接对接负载轴或联轴器。

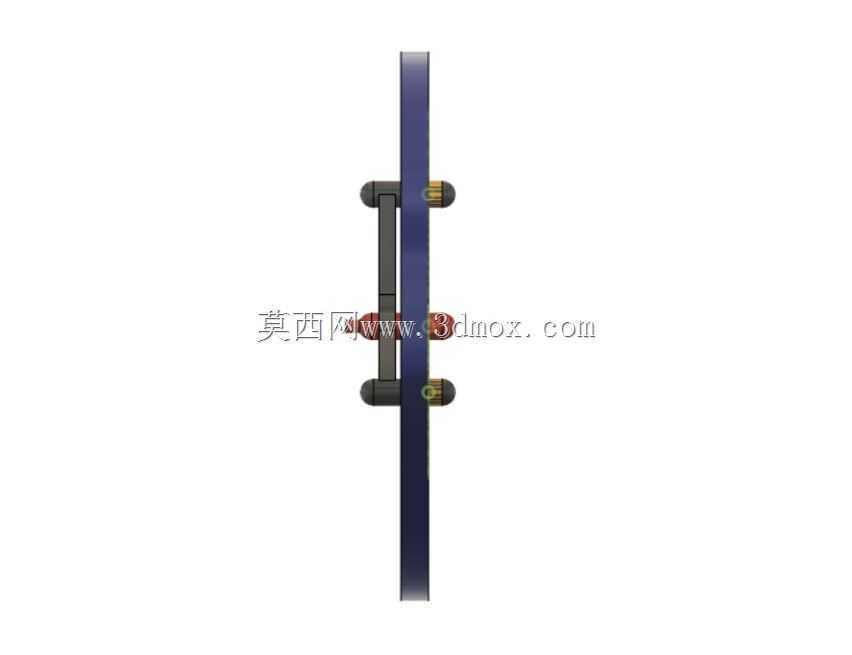

　　安装边界方面，该传动箱整体为圆盘式轮廓，最大外径由内齿圈外圆决定，轴向厚度叠加齿圈宽度、行星架两侧限位挡边以及输入输出端的密封间隙，布局时输入端太阳轮轴伸需预留联轴器或电机轴插装的长度，输出端行星架轴伸要匹配负载端的安装同轴度要求，齿圈外圈的止口直径与设备箱体安装孔位一一对应，径向定位依靠止口配合、轴向固定依靠端面压盖，整套机构不需要额外搭建复杂支撑框架，嵌入主机腔体即可完成装配。实际运行中，润滑脂可直接填充在内齿圈围成的密闭腔体内，齿轮啮合面全程浸浴在润滑介质中，维护周期长，运转噪音低，非常适合空间紧凑、对承载能力和传动平稳性都有要求的动力传动场合。建模时所有齿形参数、轴孔配合尺寸、臂部加强过渡均按实际加工逻辑搭建，可直接用于结构干涉校验、运动仿真以及后续工程图导出。
