下承式钢结构桁架跨河公路桥

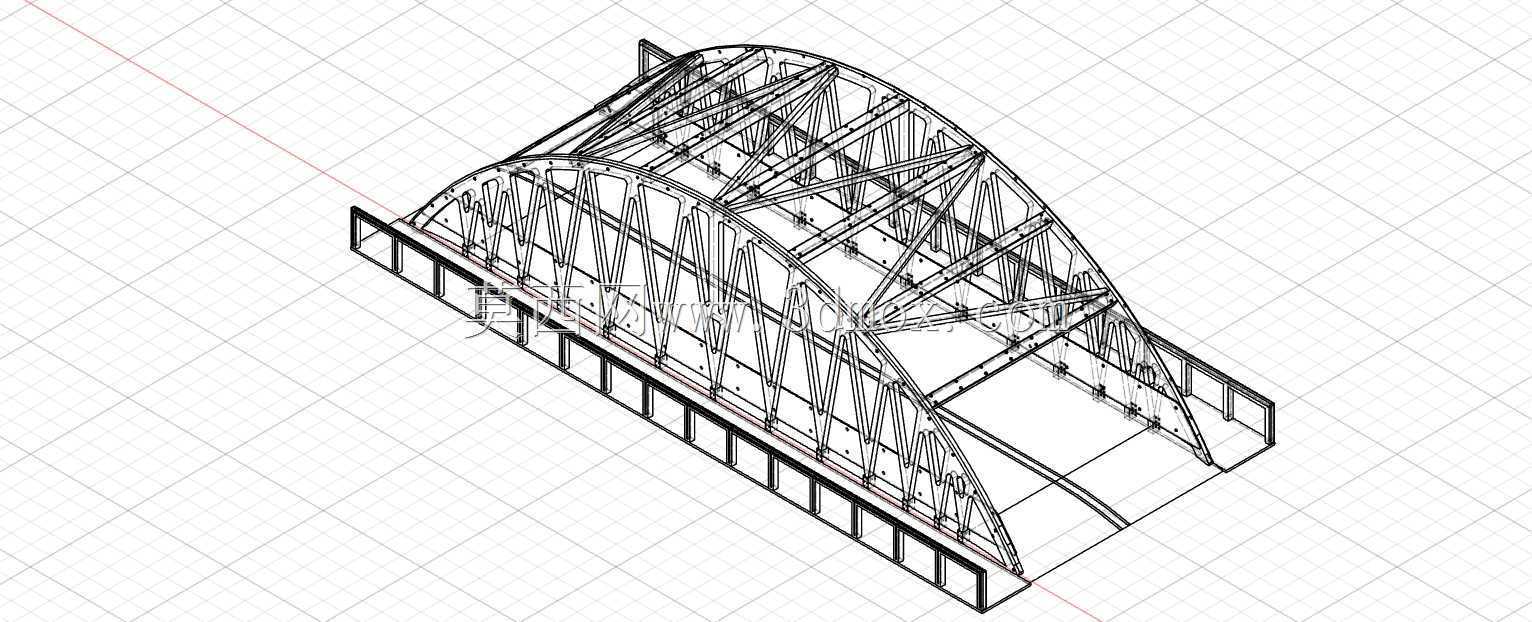

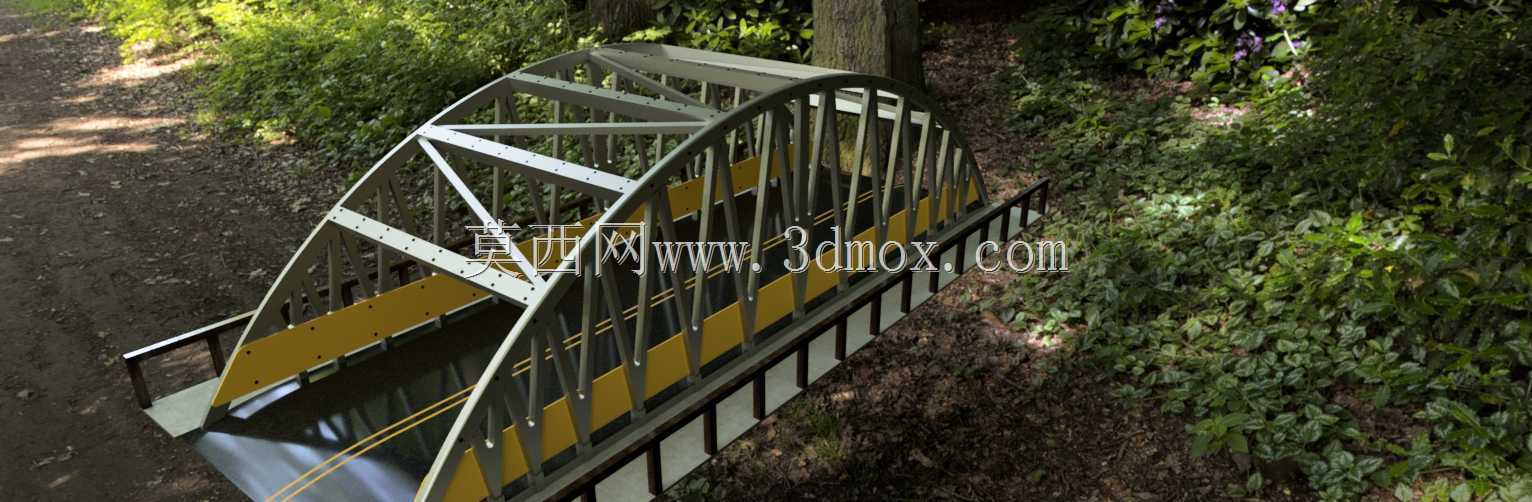

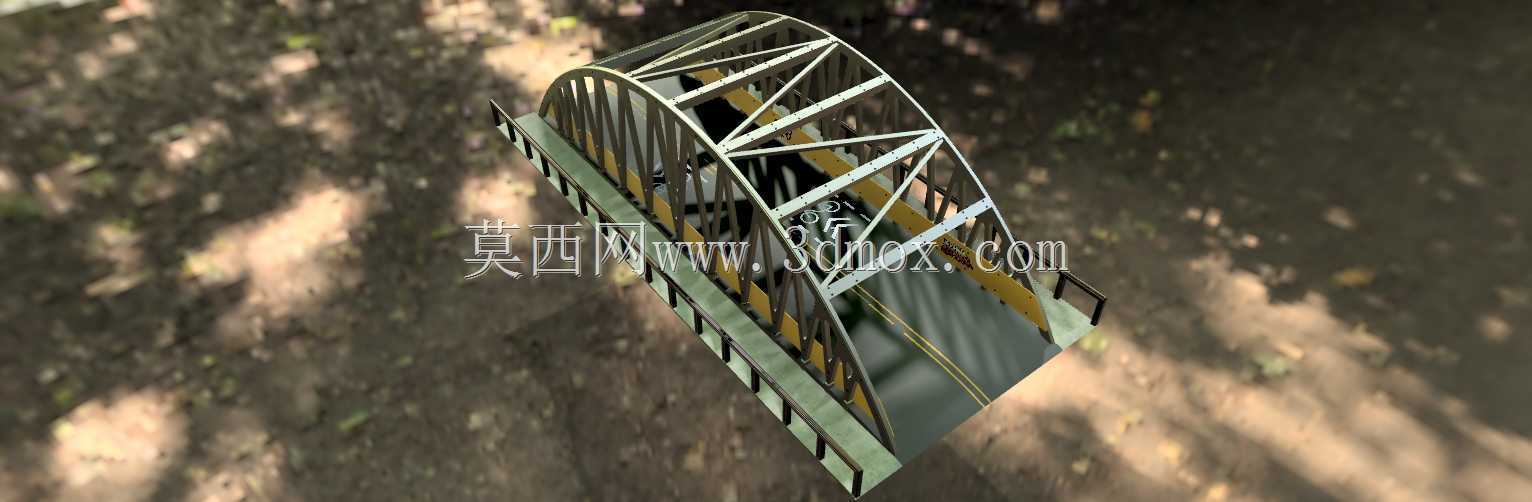

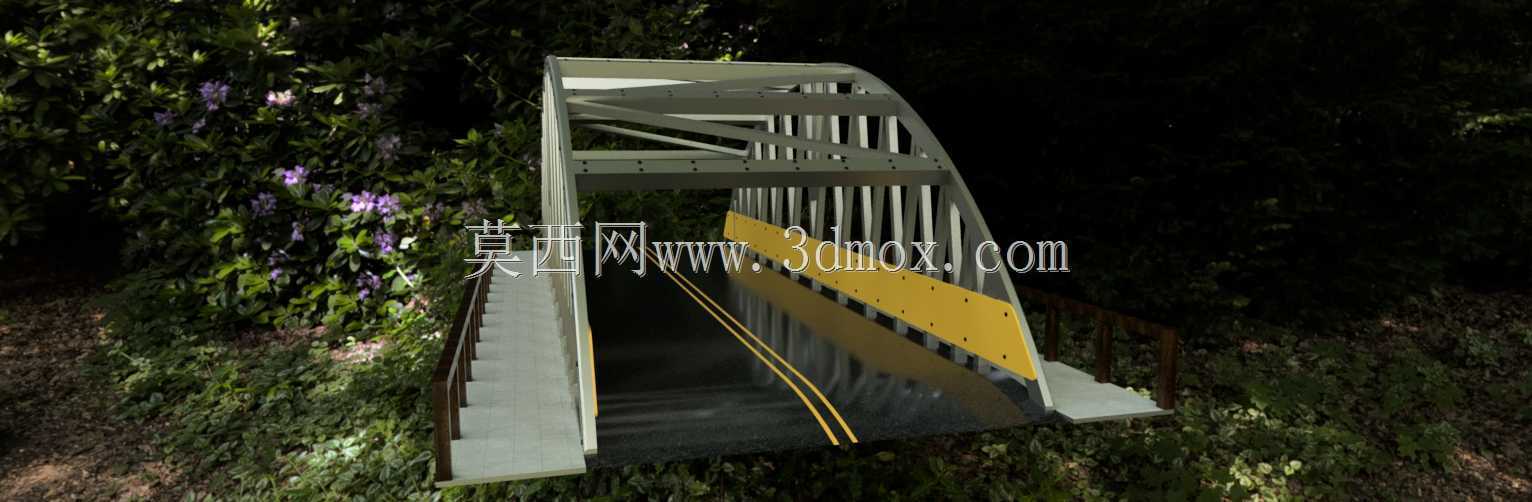

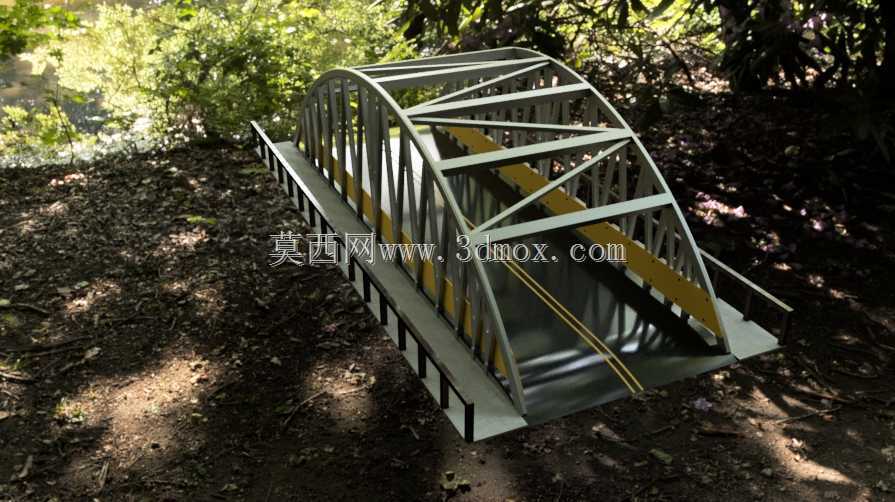

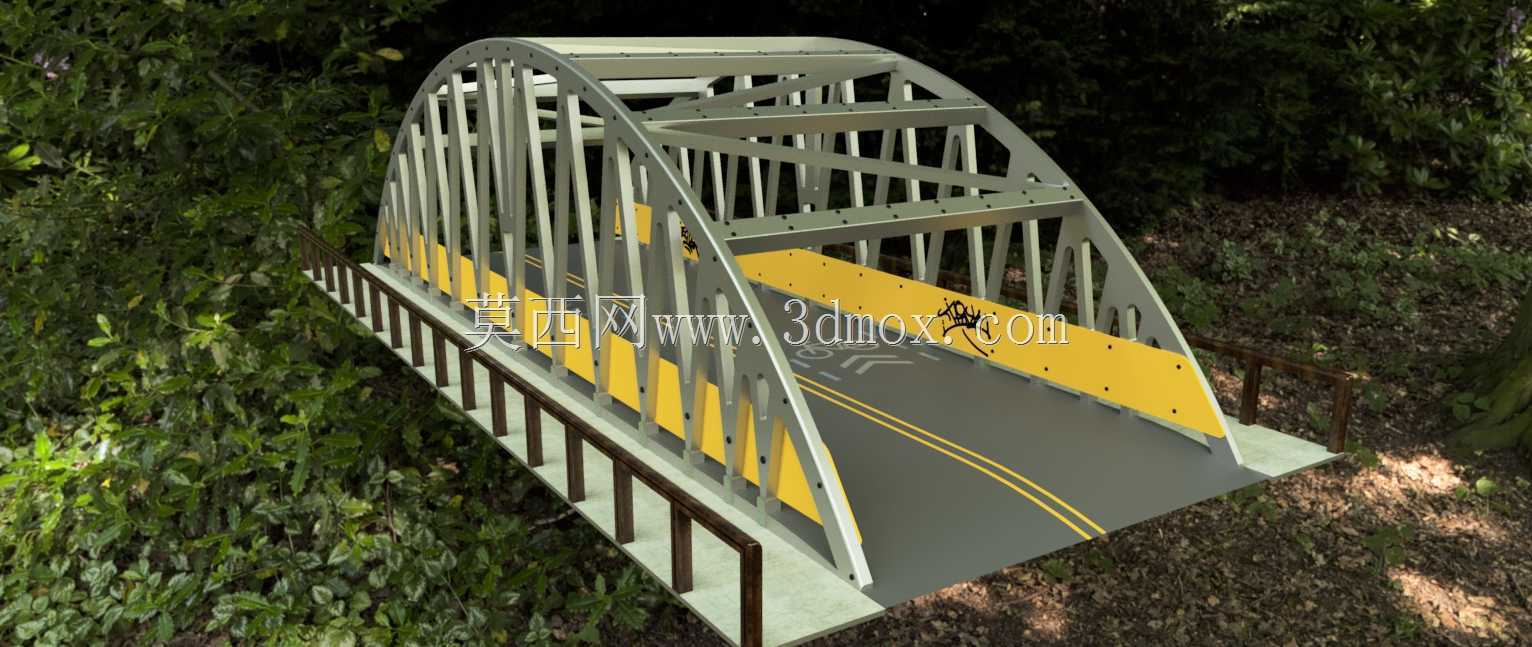

　　该结构为典型下承式钢桁架拱桥，整体采用双侧主拱肋配合竖向腹杆、横向联系梁组成空间承载体系，桥面通行区域布置在拱肋下弦之间，属于中小跨径景观与通行兼顾的跨线、跨河桥型，在乡村道路升级、景区步道接驳、园区内部跨水系连通场景中应用广泛。建模过程中先以桥面通行净宽为边界基准，双侧主拱肋沿桥跨方向按抛物线起拱，拱肋截面采用等宽型钢拼接，腹杆按三角形桁架排布，将桥面传递的竖向荷载通过节点分散至拱肋，再由拱脚支座传导至下部桥台，受力路径清晰，杆件以轴向拉压为主，相比实腹梁结构大幅降低自重，同时通透的桁架造型不会遮挡桥侧景观视野。桥面部分按双向两车道布设，中间划双黄分隔线，两侧设置黄色防撞护栏与外侧人行步道，步道边缘加装竖向防护栏杆，通行边界明确：

　　车行道净宽满足小型车辆双向会车要求，拱肋内侧与车行道边缘预留安全侧向余量，拱顶下方净空高度满足常规道路通行限界，杆件连接节点全部采用螺栓孔位对齐的装配设计，每处腹杆与拱肋、下弦梁的交接位置都预留了拼接板与紧固件安装空间，现场可分段吊装后在节点处栓接成型，无需大量现场焊接作业。横向布置上，双侧拱肋之间在拱顶、跨中、四分点位置设置多道横向支撑梁，抵消车辆偏载带来的侧向扭转，避免两片拱架出现外张变形；桥两端设置混凝土搭板过渡段，衔接外部道路与钢桥面，消除桥头跳车隐患。建模时对所有型钢杆件的规格、开孔位置、拼接间隙都做了1:1还原，可直接用于结构受力验算参考、施工吊装方案排布、桥梁科普展示以及景观方案报审，杆件拆分逻辑符合钢结构桥梁实际加工分段习惯，拱架分段长度控制在公路运输可装载的尺寸范围内，现场吊装时可先架设两侧拱肋再安装横向联系，最后铺装桥面构件，安装工序贴合野外施工的实际作业条件。
