吉他贝斯用6.35mm音频插头三维结构设计

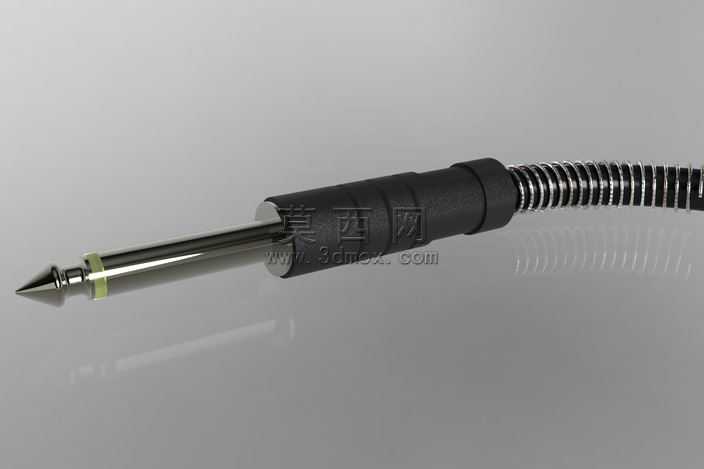

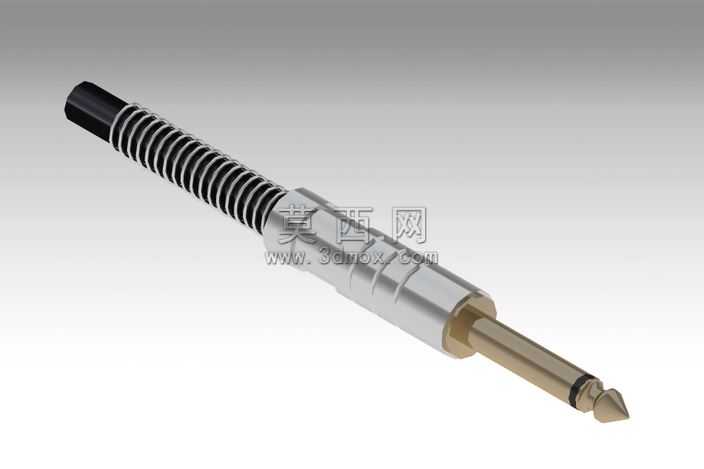

本模型为吉他与贝斯专用的6.35mm大二芯音频插头，建模过程严格遵循电声接插件的行业尺寸规范，采用参数化建模方式完成全结构搭建。首先以公制毫米为单位确定基准轴线，依次完成插芯、接触段、绝缘隔层、金属外壳、尾端弹簧护套、线缆固定段的特征绘制：插芯尖端做锥形导向设计，避免插拔时刮伤母座内壁，两道环形接触槽分别对应信号正极与接地回路，槽间的绝缘隔层采用硬质绝缘材料的结构特征建模，保证信号隔离度避免串扰。金属外壳部分做滚花防滑纹理建模，表面做金属镀铬材质渲染，还原真实插头的金属光泽与防滑握持手感，外壳与插芯的配合段做阶梯式卡位结构，保证装配后无轴向窜动。尾端的弹簧护套采用螺旋弹簧特征建模，还原防弯折结构的形态，弹簧表面做发黑处理的材质表现，对应真实产品的防锈防氧化涂层，弹簧与外壳衔接处做收口压边结构，模拟生产中的压合固定工艺。线缆插入段做内孔锥度设计，方便音频线缆穿入后做焊接固定，内壁预留焊锡容纳空间的结构特征。渲染阶段采用工作室柔光环境，金属部件分别赋予镀铬、黄铜、发黑弹簧钢三种不同的金属材质，调整粗糙度参数区分不同部件的表面质感，绝缘部件赋予哑光黑色硬质塑料材质，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中充分考虑乐器使用场景的耐用性需求，尾端弹簧的长度与螺距参数经过反复调整，可承受大角度弯折而不损伤内部线缆，插芯的接触段长度与直径严格匹配通用6.35mm音频母座尺寸，保证插拔力度适中、接触电阻稳定，整体结构无冗余特征，所有配合尺寸均符合音频接插件的通用互换标准，可用于产品结构演示、装配工艺教学或相关配件的设计参考。
