韦弗战术导轨Gopro相机快拆安装座

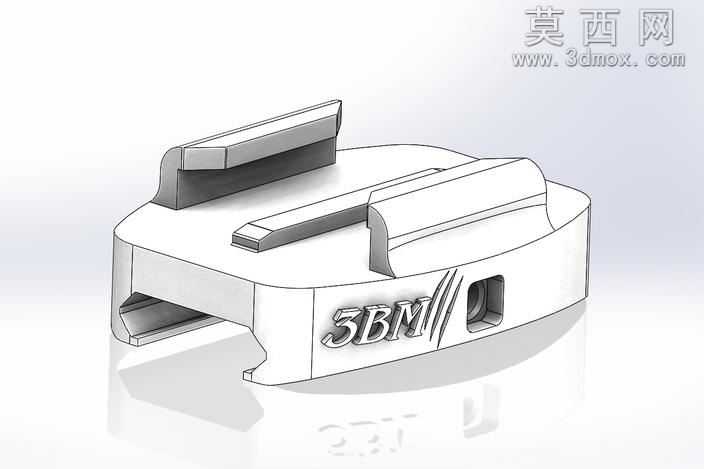

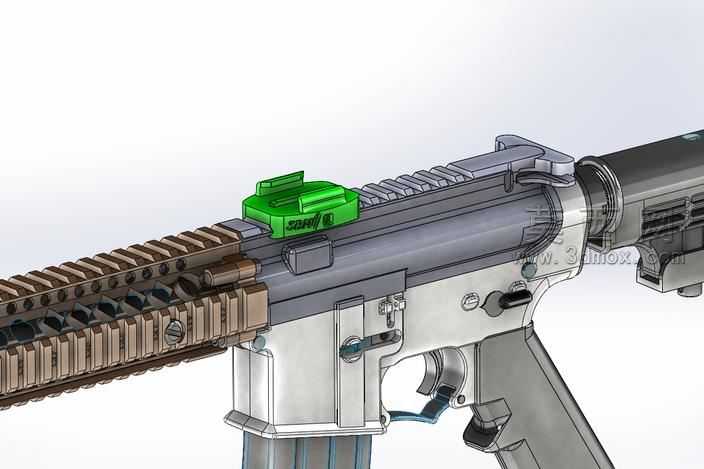

本作品为适配韦弗战术导轨的Gopro运动相机快速释放安装座，整体采用三维参数化建模完成，建模过程中优先保证结构的装配精度与使用可靠性。建模阶段首先梳理快拆结构的核心逻辑：安装座底部设置与韦弗导轨完全匹配的卡合槽结构，槽体尺寸严格遵循韦弗导轨的通用标准公差，确保可以顺畅卡入标准皮卡汀尼/韦弗战术导轨，不会出现松旷或卡滞问题；主体上部设置与Gopro相机底座匹配的快装卡位，保留原厂快拆结构的卡扣行程，保证相机安装后锁紧牢固，拆卸时只需拨动卡扣即可快速取下，无需额外工具。建模过程中对安装座的壁厚做了均匀化处理，整体壁厚控制在适合3D打印的2.5-3mm区间，避免出现壁厚突变导致的打印翘曲问题，同时在受力集中的卡扣位置做了局部加厚与圆角过渡处理，提升结构的抗冲击强度，避免使用过程中卡扣断裂。材质渲染阶段模拟了常用3D打印耗材的哑光尼龙质感，表面做了细微的磨砂纹理处理，还原实际打印成品的视觉效果，对表面的标识区域做了轻微的浮雕处理，保证标识清晰同时不会影响结构强度。结构设计上预留了标准的3毫米螺栓安装孔位，可搭配40毫米长度的肩螺栓与螺母实现导轨侧的锁紧固定，螺栓孔位做了沉头设计，保证螺栓安装后头部不会突出安装座表面，避免剐蹭相机或其他配件。设计思路围绕实用场景展开，针对射击运动中需要第一视角记录的需求，优化了快拆结构的操作手感，卡扣的拨动阻尼设置在合理区间，既不会因为震动自行松脱，也可以在戴手套的情况下顺利操作解锁；整体外形做了圆弧过渡处理，没有尖锐棱角，避免使用过程中勾挂衣物或装备，同时控制整体重量，安装后不会对枪械的重心造成过多影响，适配AR-15等采用标准韦弗导轨的枪械使用，打印完成后只需简单去除支撑即可装配使用，无需额外的后处理工序。
