现代索纳塔06-10款控制台上锁扣结构

　　该锁扣是乘用车前排中央控制台扶手的核心锁止构件，适配对应年款车型的中控扶手开合锁止需求，日常使用场景覆盖驾乘人员开闭扶手箱、取放扶手箱内储物物品的全周期动作，直接决定扶手闭合后的锁止可靠性与开合操作手感，是内饰功能件里直接影响用户使用体验的小型结构件。从实际装车工况来看，该零件长期处于驾乘人员手臂频繁触碰、扶手反复开合的受力环境，既要承受扶手闭合时的冲击载荷，也要耐受车内夏季高温暴晒、冬季低温冻融的温变环境，同时还要适配中控内饰的装配公差，避免出现锁止卡滞、闭合异响、松旷脱落等常见故障。

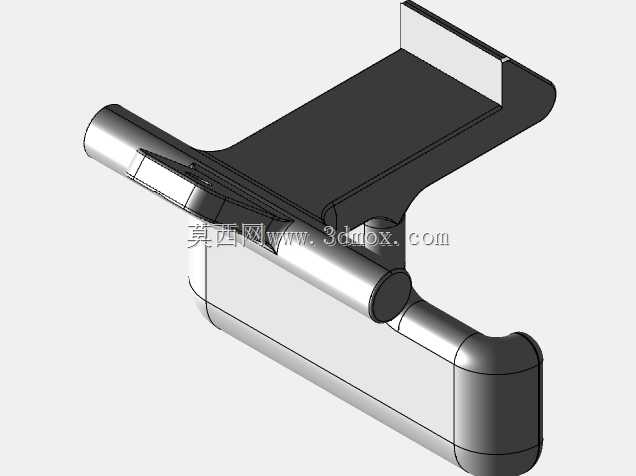

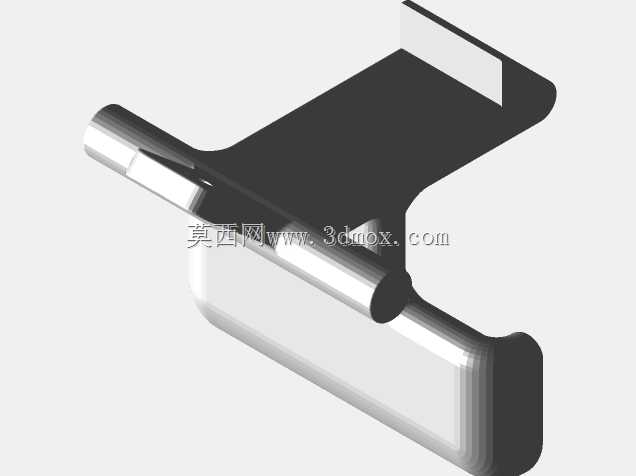

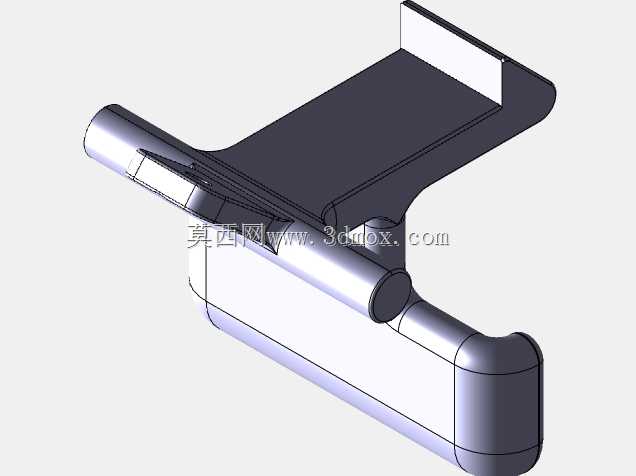

　　设计层面优先还原了原厂件的功能逻辑，整体采用悬臂式卡扣加转轴支撑的复合结构，横向伸出的圆柱段为扶手转轴的配合段，直接卡入控制台基座的转轴安装槽内，承担扶手开合过程中的转动支撑作用，该段的外径尺寸与安装槽的卡接间隙严格匹配实车装配边界，既保证转动时无明显旷量，也不会因过盈配合导致开合阻力过大。上部的平板段为扶手盖板的贴合安装面，与扶手底部的塑料基座完全贴合，通过背面的定位柱与扶手本体实现预定位，装配时无需额外调整即可保证锁舌与控制台锁座的对中度。下部延伸的锁舌段为核心锁止结构，采用带导向斜面的楔形设计，扶手下压时斜面先接触锁座的挡边，通过弹性形变滑入锁止位，到位后锁舌的直角边卡入锁座卡槽，实现扶手的闭合锁止；解锁时通过扶手前端的解锁按键带动拉线拉动锁舌尾部，使锁舌产生弹性形变脱离卡槽，扶手即可在转轴扭簧的作用下自动弹起。

　　建模过程中重点还原了零件的壁厚分布与加强筋布局，主体壁厚控制在2.5mm，与原厂注塑件的壁厚参数保持一致，避免注塑生产时出现缩痕、翘曲等缺陷；在转轴段与平板段的衔接位置设置了三条纵向加强筋，抵消扶手开合时转轴处产生的弯曲应力，防止长期使用后衔接位置出现应力断裂。锁舌段的弹性臂长度经过反复校核，既保证解锁时的形变量满足解锁行程要求，也控制弹性臂的弯曲应力在材料许用应力范围内，避免反复解锁后出现塑性变形导致锁止失效。零件的所有安装边界均参考实车逆向测绘数据，转轴段的轴向长度、锁舌的伸出量、安装面的定位孔位置均与原厂件完全一致，可直接替换损坏的原车零件，无需对控制台或扶手本体做任何修配调整。

　　从维修替换的实际场景出发，该零件的失效形式多为锁舌断裂、转轴段磨损松旷、弹性臂疲劳失效，建模时针对这些常见失效点做了结构细节还原，比如转轴段的磨损限位凸台、锁舌根部的圆角过渡，都严格按照原厂件的结构特征复刻，保证替换后的使用寿命与原厂件相当。零件的外形轮廓完全适配中控内饰的装配空间，安装后不会与周边的换挡机构、杯架、装饰板产生运动干涉，扶手开合全程无卡滞、无异响，锁止到位后有清晰的反馈手感，与周边内饰件的缝隙均匀度符合整车内饰的装配公差要求。
