方程式赛车冷却系统换热散热器结构

　　该散热装置面向大学生方程式赛车热管理回路开发，核心作用是在有限的车架侧置安装空间内完成发动机循环冷却液与迎面气流之间的热量交换，保证动力系统在持续高负荷工况下维持稳定工作温度。赛车运行中，发动机出口的高温冷却液经管路进入散热器一侧接口，在芯体内部流道分流后穿过密集散热带区域，车头导入的环境气流横向掠过翅片表面，将热量带走，降温后的介质再由另一侧接口回流至发动机水套，形成闭环冷却。

　　结构上采用矩形板翅式芯体搭配外围边框的布局，芯体区域由多层平行散热翅片与介质流道交替叠合组成，翅片方向与行车进风方向保持一致，可在较低风阻下扩大换热面积。两侧边框承担芯体封装、定位与安装承载作用，边角区域预留与车架固定点对接的结构余量；两个圆柱形管路接口分别布置在芯体侧部偏置位置，接口轴线与芯体平面呈垂直关系，便于冷却软管在赛车侧舱内走线，避免与悬架杆件、转向机构发生运动干涉。

　　建模过程中先依据车架侧舱可用边界确定芯体长宽厚比例，再围绕迎风面积、气流通过深度与管路通径匹配换热能力。边框厚度兼顾密封压紧与轻量化需求，既要为芯体提供周向约束，防止车辆振动中翅片组变形，又要控制整体重量。接口位置没有采用居中对称布置，而是结合赛车左右侧舱管路走向偏移设定，减少软管弯折角度，降低流阻。安装边界方面，散热器整体需嵌入车架侧部导流通道内，正面与进风开口对齐，背面预留出风泄压空间；周边与轮胎、悬架摇臂、车身覆盖件之间保留安全间隙，固定点可通过支架连接到车架管件，承受加速、制动与转弯工况下的惯性载荷。

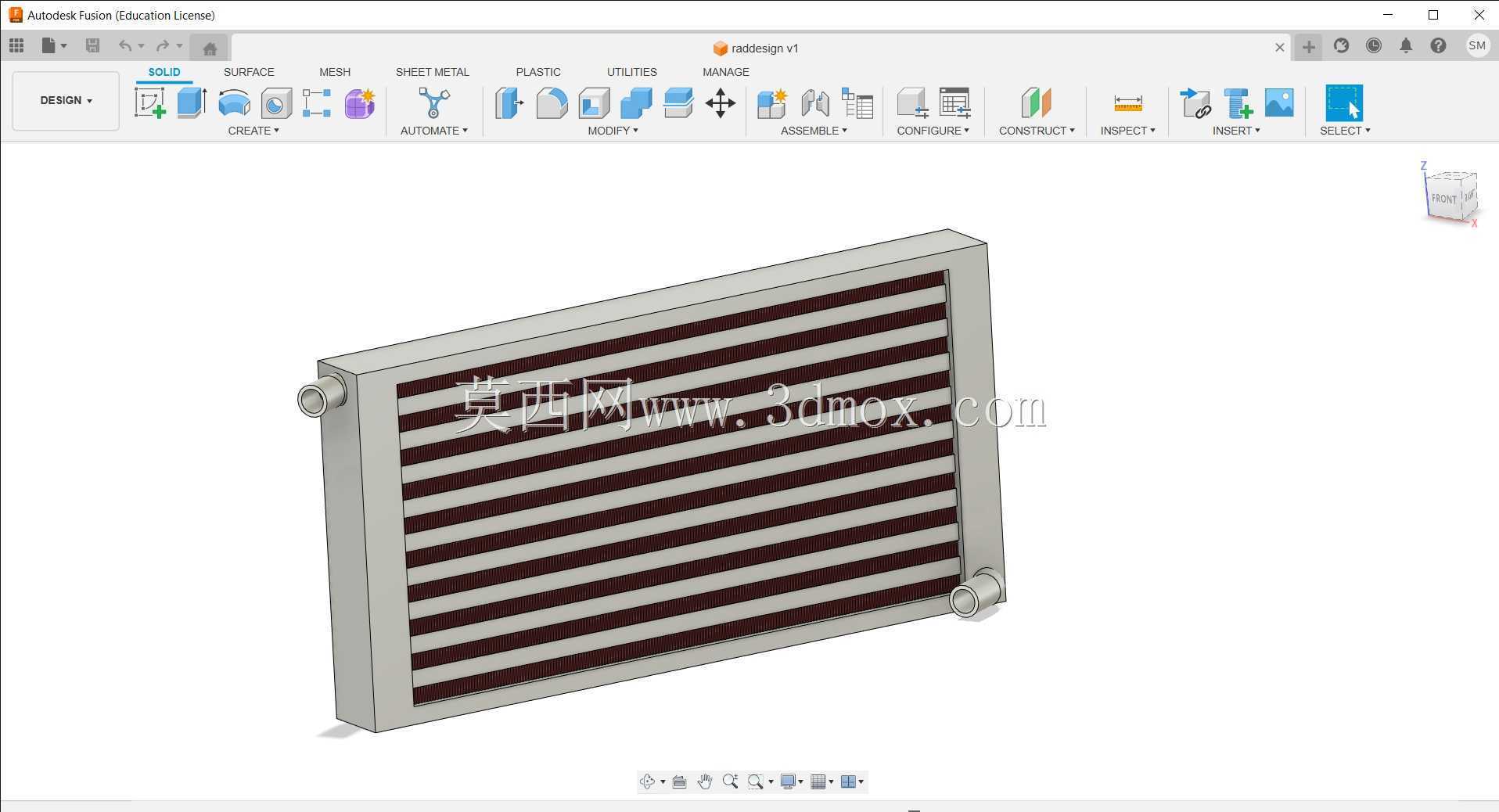

　　这类结构也可迁移到小型特种车辆、工程机械辅助冷却单元、实验台架温控回路等场景，设计时需要同步平衡换热效率、空气侧压降、冷却液流阻与安装空间，芯体厚度过大虽能增加换热路径，却会提升风阻并挤占侧舱布局，翅片密度过高则容易在杂物附着后堵塞风道。三维模型完整表达了外框、叠层散热芯体、管路接头的相对位置与装配关系，可用于冷却回路干涉检查、安装支架设计、导流罩匹配以及热管理方案前期验证。
