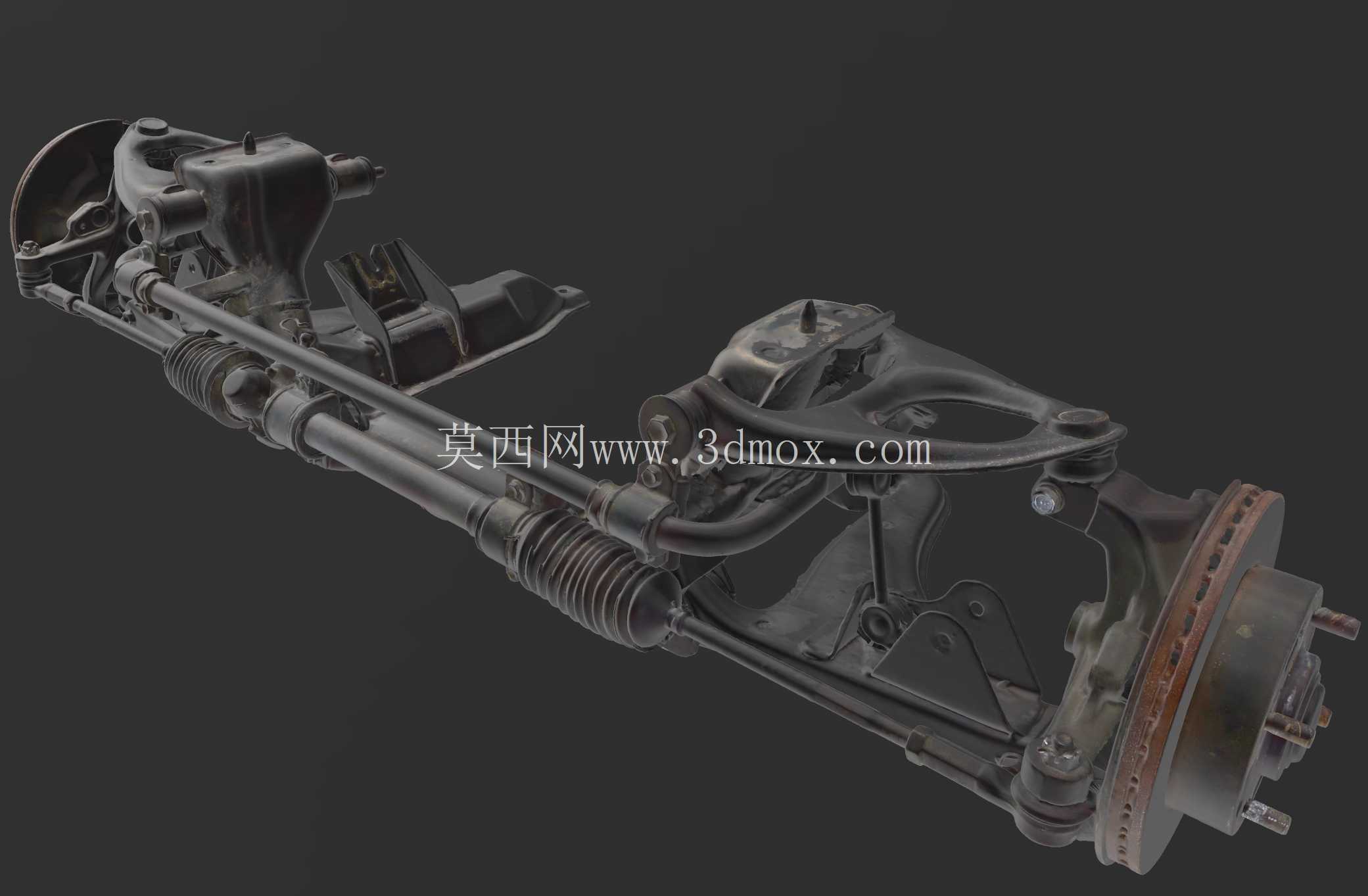

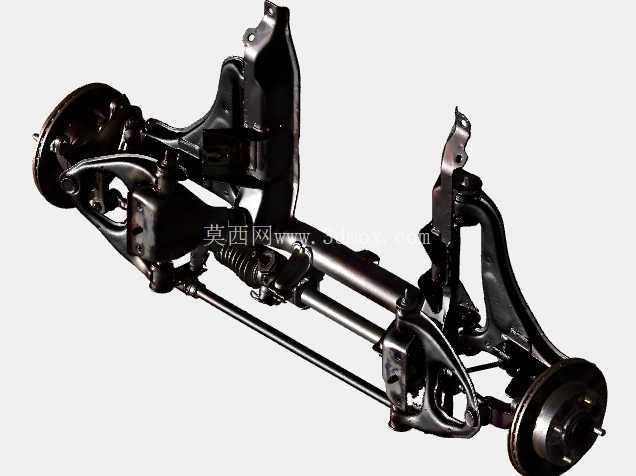

铃木卡布奇诺前副车架带悬架总成

　　这套前副车架带悬架总成面向前置后驱小型跑车的底盘开发与逆向分析场景，可用于整车总布置校核、悬架运动学分析、底盘件维修教学、改装件设计以及零部件干涉检查。副车架作为前舱下部的承载骨架，把转向机、下摆臂、稳定杆、制动盘和轮毂支座等部件集中成一个可整体拆装的模块；在整车装配线上，该模块能够先完成子总成预装，再与车身进行合装，有利于控制前轮定位参数并降低总装难度。

　　从实际用途看，前副车架并不只是简单的支架。它需要承受制动、转向、路面冲击和驱动力反作用矩，同时为悬架杆件提供明确的铰接边界。模型中上、下控制臂的布置决定了车轮在跳动过程中的外倾、前束和轮距变化；横拉杆与转向齿条相连，直接影响转向响应和阿克曼几何；摆杆、立柱、制动盘等部件共同构成转向节附近的传力路径。对于结构设计人员而言，观察这些部件的空间关系，比单独看某一个零件更能理解底盘载荷如何传递到车身。

　　该总成的设计思路体现了小型轻量化跑车的典型特征。卡布奇诺这类小尺寸车型前舱空间紧凑，副车架、转向器、制动盘和悬架臂之间的间隙非常有限，因此杆件形状多采用弯曲、冲压和局部加强结构，以在有限包络内获得足够刚度。下控制臂承担车轮纵向和横向载荷，铰接点位置需要兼顾舒适性与操控性；转向齿条布置在副车架区域，可缩短横拉杆长度，使转向动作更直接；制动盘随轮毂支座旋转，其外圆、卡钳安装面和悬架臂之间必须保留足够的运动间隙。

　　三维建模时应重点保留安装边界，而不是只做外观曲面。副车架与车身连接的衬套点位、控制臂内外侧球铰或衬套轴线、转向齿条安装面、稳定杆连杆位置、轮毂中心轴线以及制动盘摩擦面，都是后续做运动仿真和装配校核的关键基准。若用于底盘逆向，可依据扫描数据建立硬点坐标，再围绕硬点生成杆件中心线、铰接孔、安装法兰和加强筋；若用于维修或教学，则应保留防尘套、球头、制动盘通风结构、轮毂螺栓和线束附近的避让形态，以便识别真实装配关系。

　　外形尺寸方面，该总成横跨前轮两侧，整体宽度受轮距和轮胎内侧空间约束；纵向深度由前防撞梁后方到下摆臂后铰接点决定；高度方向则从副车架下平面延伸至减振器或上控制臂连接区域。安装时，副车架上平面的四个主连接点需要与车身纵梁或底板支座对齐，衬套轴线偏差会影响隔振效果和受力状态；转向器输入轴需与转向柱万向节保持合理夹角；轮毂中心到轮罩、制动盘到轮毂支座、横拉杆到下摆臂等边界在全跳动和全转角工况下都不能发生干涉。

　　在工程应用中，该模型可用于检查悬架跳动包络，评估轮胎、制动管路、挡泥板和车身纵梁之间的最小间隙；也可用于分析副车架在纵向制动、侧向过弯和单侧冲击工况下的载荷传递。对于改装设计，硬点位置不宜随意更改，因为几毫米的铰接点变化就可能引起前束曲线、侧倾中心和转向回正性能的明显改变。对于零部件制造，冲压臂体、焊接总成、铸造转向节和衬套压装方向都需要在数模中体现，才能支持工装夹具设计和装配工艺规划。

　　整体来看，这套扫描数模的价值在于完整保留了实车底盘的空间结构和装配关系。它不是孤立的机械零件，而是集承载、导向、转向、制动和隔振于一体的底盘模块。设计人员在使用时，应从硬点、传力路径、安装基准和运动边界四个层面理解模型，再根据具体目标开展结构简化、强度分析、运动学仿真或维修展示。
