扭转式螺旋扭力弹簧精密结构造型

　　扭力弹簧属于依靠扭转变形储存弹性势能的常用机械弹性元件，在各类需要角向复位、扭矩缓冲、开合限位的机构中承担核心功能。日常设备里，配电箱柜门的回弹铰链、文具夹的开合夹紧结构、小型家电翻盖的自动回位机构、工业夹具的压紧臂、汽车内饰储物盒盖板、低压电器开关的触点复位结构，都会用到这类绕制而成的扭转弹簧。和普通承受轴向拉压载荷的圆柱螺旋弹簧不同，扭力弹簧的簧丝在工作过程中主要承受弯曲应力，而非剪切应力，因此簧体的绕制圈数、两端扭臂的伸出角度、扭臂端部的接触形式，都直接决定弹簧在指定转角下能够输出的扭矩大小。

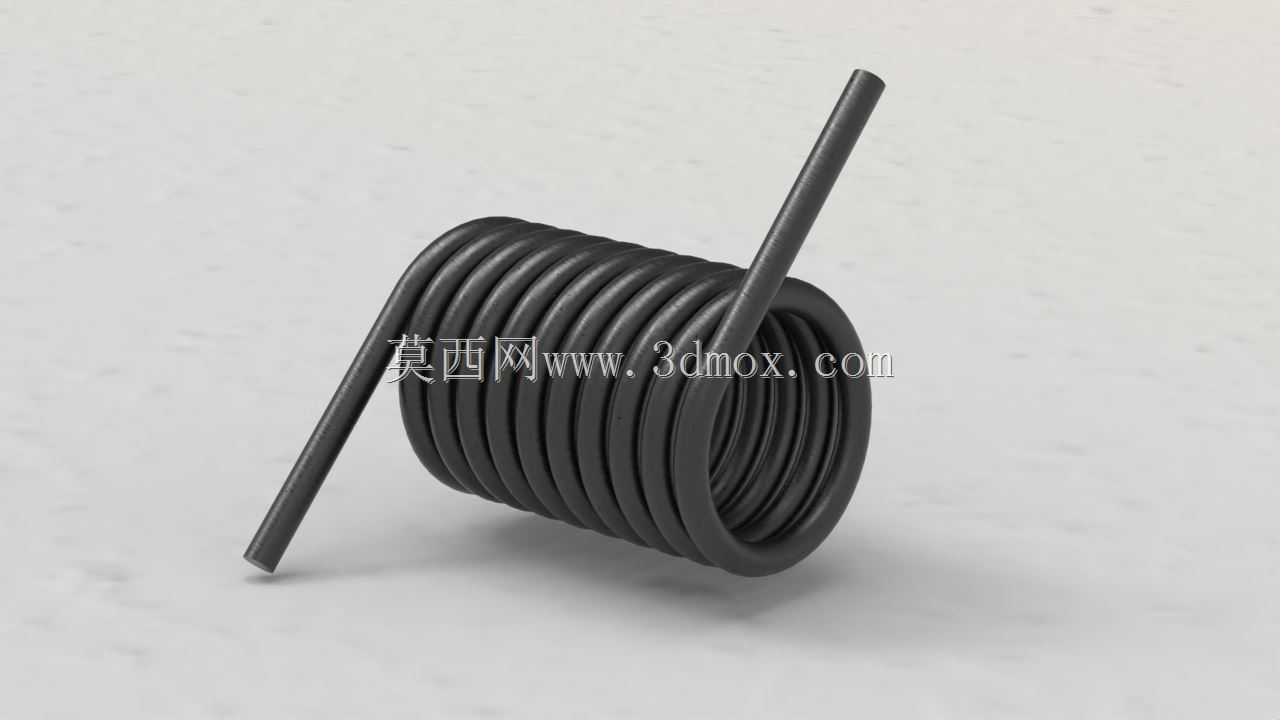

　　从结构形态来看，该弹簧采用等直径圆柱螺旋密圈绕制，簧圈之间在自由状态下保持极小间隙，工作受扭时圈间不会发生明显摩擦剐蹭，避免长期往复动作后出现圈间磨损、扭矩输出波动的问题。两端伸出的直扭臂从簧体切线方向延伸，扭臂的长度决定了外力作用点到弹簧轴心的力臂距离：在相同簧体刚度下，扭臂越长，触发同等扭转角度所需的端部作用力越小，结构设计时可以根据安装空间内的拨杆、卡槽、销轴位置调整扭臂长度，避开周边零部件的运动干涉区域。

　　建模过程中首先需要明确簧丝直径、簧体内径、有效圈数三个核心参数，簧体内径需要和配套安装的定位销轴预留合理配合间隙，间隙过小会导致弹簧扭转时内壁卡滞销轴，摩擦阻力抵消部分输出扭矩；间隙过大则弹簧受扭后容易出现偏心晃动，簧圈局部应力集中，大幅缩短疲劳寿命。两端扭臂的折弯角度需要结合装配状态确定：弹簧安装到销轴上之后，预装状态通常会预留一定初始扭转角，让弹簧在自由位置就保持初始贴合力，避免机构出现松动旷量。

　　实际选型校核时，需要计算弹簧在最大工作转角下的弯曲应力，确保应力值低于簧丝材料的许用弯曲疲劳极限，常用的碳素弹簧钢丝、合金弹簧钢丝经过热处理后具备足够的弹性极限和韧性，承受数十万次往复扭转后仍能保持扭矩稳定。安装边界上，簧体轴向宽度要和安装槽的宽度匹配，扭臂的摆动行程范围内不能和周边壳体、联动杆件发生碰撞，端部接触位置最好设置光滑的抵靠面，避免扭臂端部长期单点受力出现磨损变形。这类弹簧结构紧凑，不需要额外附加动力源即可提供可靠的角向复位力，在小空间复位机构中相比拉簧、弹片具备扭矩输出稳定、变形行程大的明显优势。
