不锈钢深沟球轴承全装配结构设计

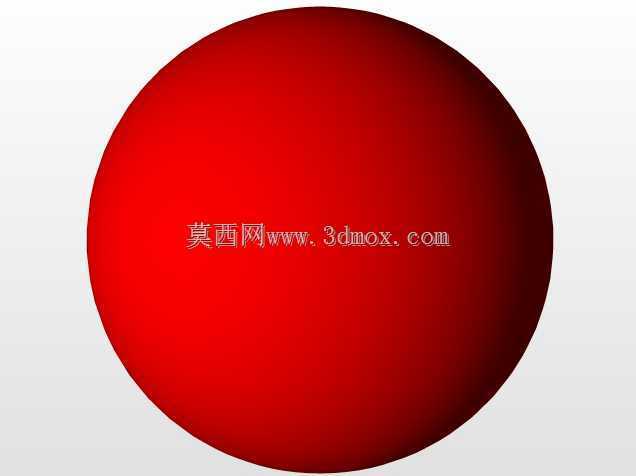

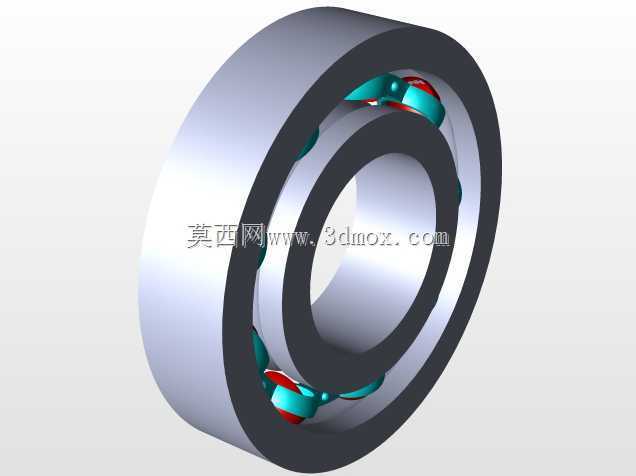

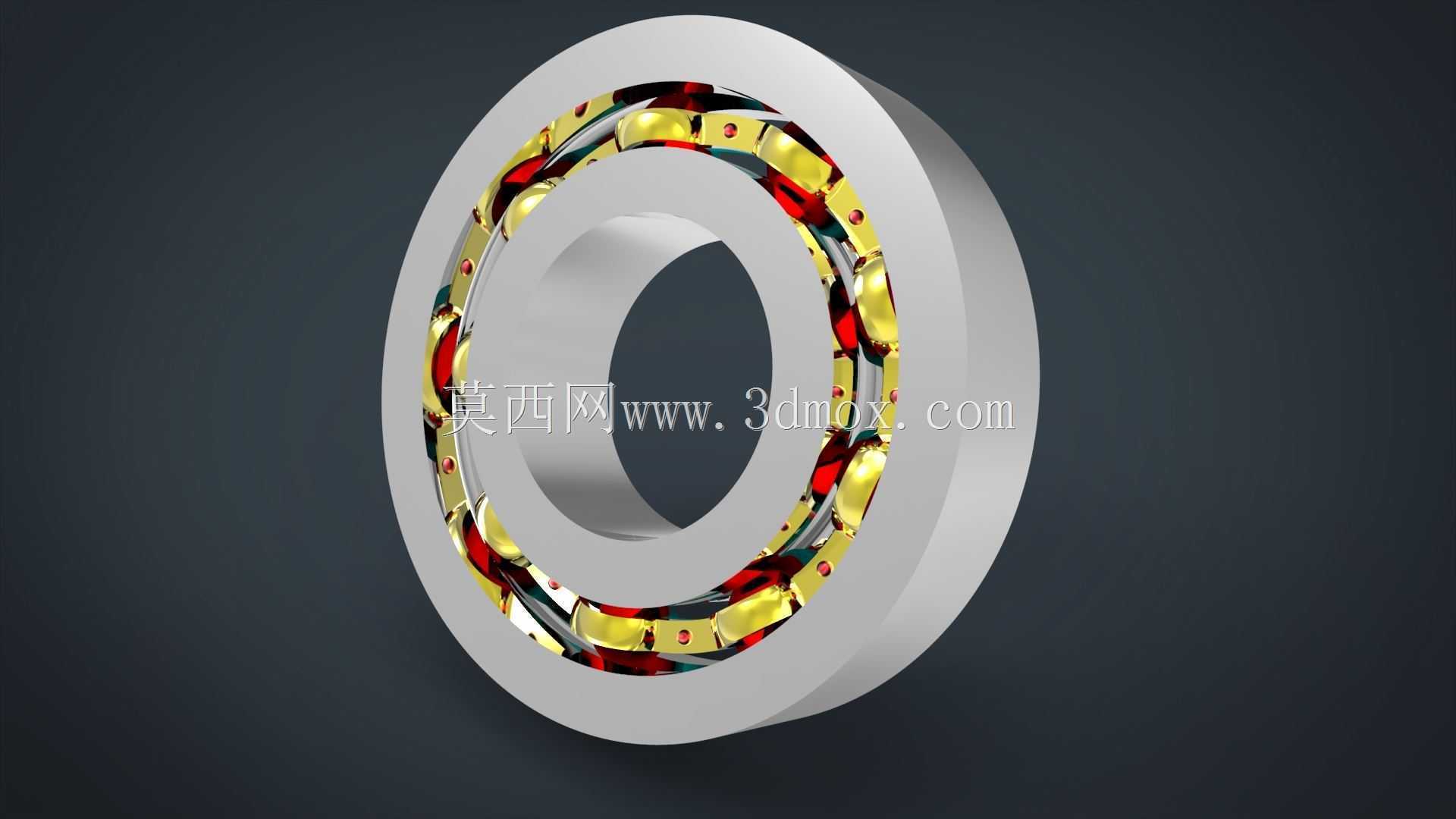

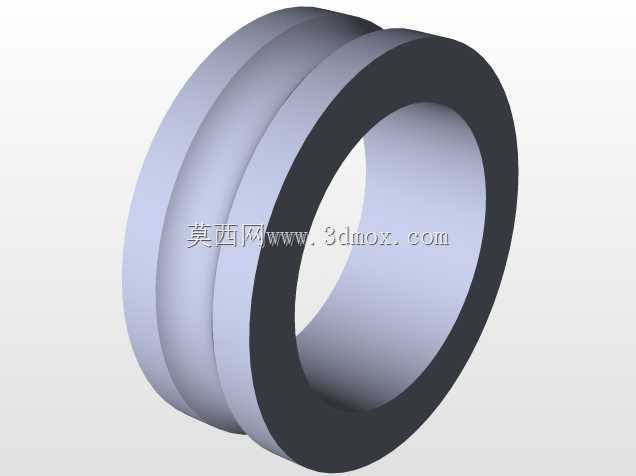

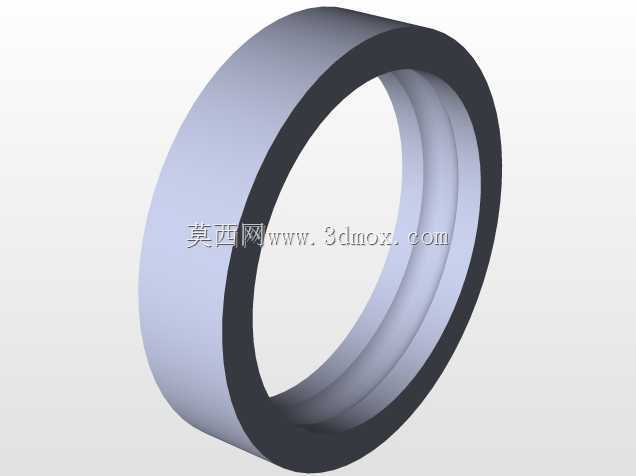

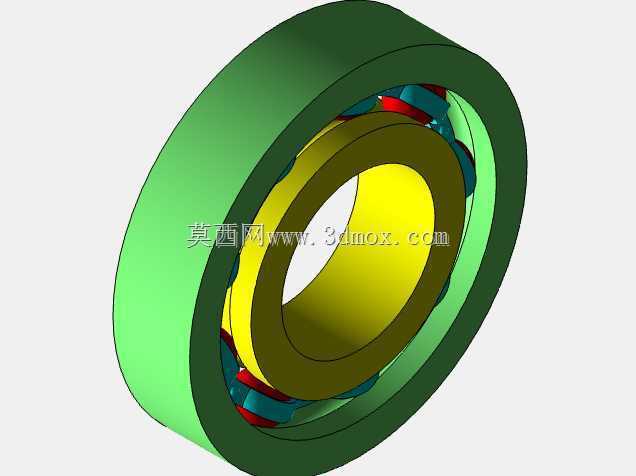

　　这套球轴承装配体围绕中小型旋转支承场景展开，结构上由外圈、内圈、多颗钢质滚动体以及分隔滚动体的保持架共同组成，适合用于电机轴端、轻载传动轴、输送辊筒、小型减速机输入输出端等需要降低摩擦阻力并约束径向位移的部位。建模时没有把轴承当作单一实体处理，而是按照实际装配关系拆分各零件：内圈与轴颈形成配合边界，外圈与轴承座孔形成安装边界，滚动体位于内外滚道之间，保持架则将相邻滚动体均匀隔开，避免球体在运转过程中相互接触、摩擦和堆积。

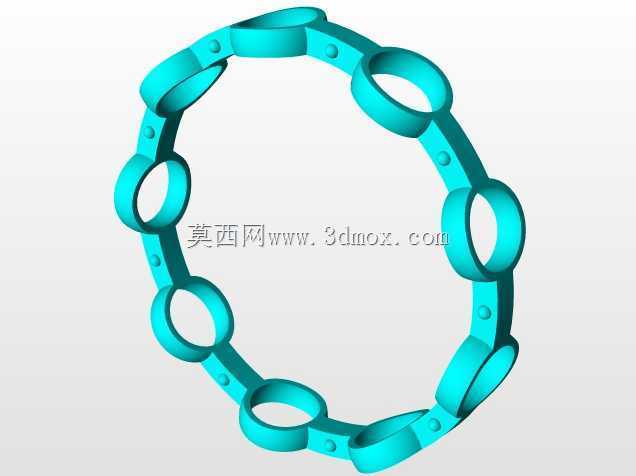

　　从功能特性看，球轴承的核心作用是在轴与壳体之间传递载荷，同时把滑动摩擦转换为滚动摩擦。内圈随轴转动时，滚道推动滚动体沿周向滚动，外圈在座孔内提供支承反力；保持架不仅负责等分球距，还能引导滚动体进入和离开承载区，改善高速工况下的运动状态。模型中滚动体与滚道之间保留了工程上需要关注的配合关系，装配检查时可观察球体是否同时接触内外滚道、保持架兜孔是否对球体形成合理约束，以及各零件在旋转过程中是否存在干涉。

　　设计思路上，轴承外形采用典型环形对称结构，端面平整，外径面和内径面分别对应座孔与轴的安装尺寸。进行设备选型或三维布局时，外径决定轴承座孔的最小容纳空间，内径决定可穿过的轴径，宽度则影响轴向占位和挡肩位置；轴肩与孔肩不能过高，否则会影响拆卸，也不能过低，否则内圈或外圈定位不可靠。滚道曲率、球径和球数共同影响承载能力，球数增多有利于分散载荷，但保持架强度和装配空间也要同步校核。

　　不锈钢材质的设定更贴近潮湿、清洁或轻度腐蚀环境，例如食品输送、医药包装、户外小型设备和经常接触水汽的机构。此类场景中，轴承除了满足旋转支承，还需考虑表面耐腐蚀、维护周期和润滑保持能力。三维装配模型可用于检查轴承与轴用挡圈、端盖、密封件、隔套等周边零件的空间关系，也能在工程图中明确剖视位置，展示滚动体排布和保持架形态。对结构设计人员来说，这种完整装配比单个轴承外形块更有价值，它能够直接参与干涉检查、运动演示和维修拆装说明，帮助在布局阶段确认安装方向、支承跨距以及轴向限位方式。
