双缸蒸汽机工厂布局动力机组

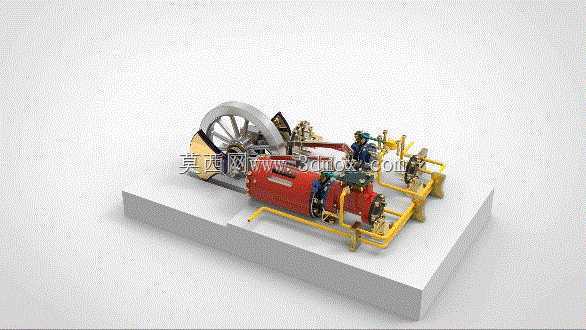

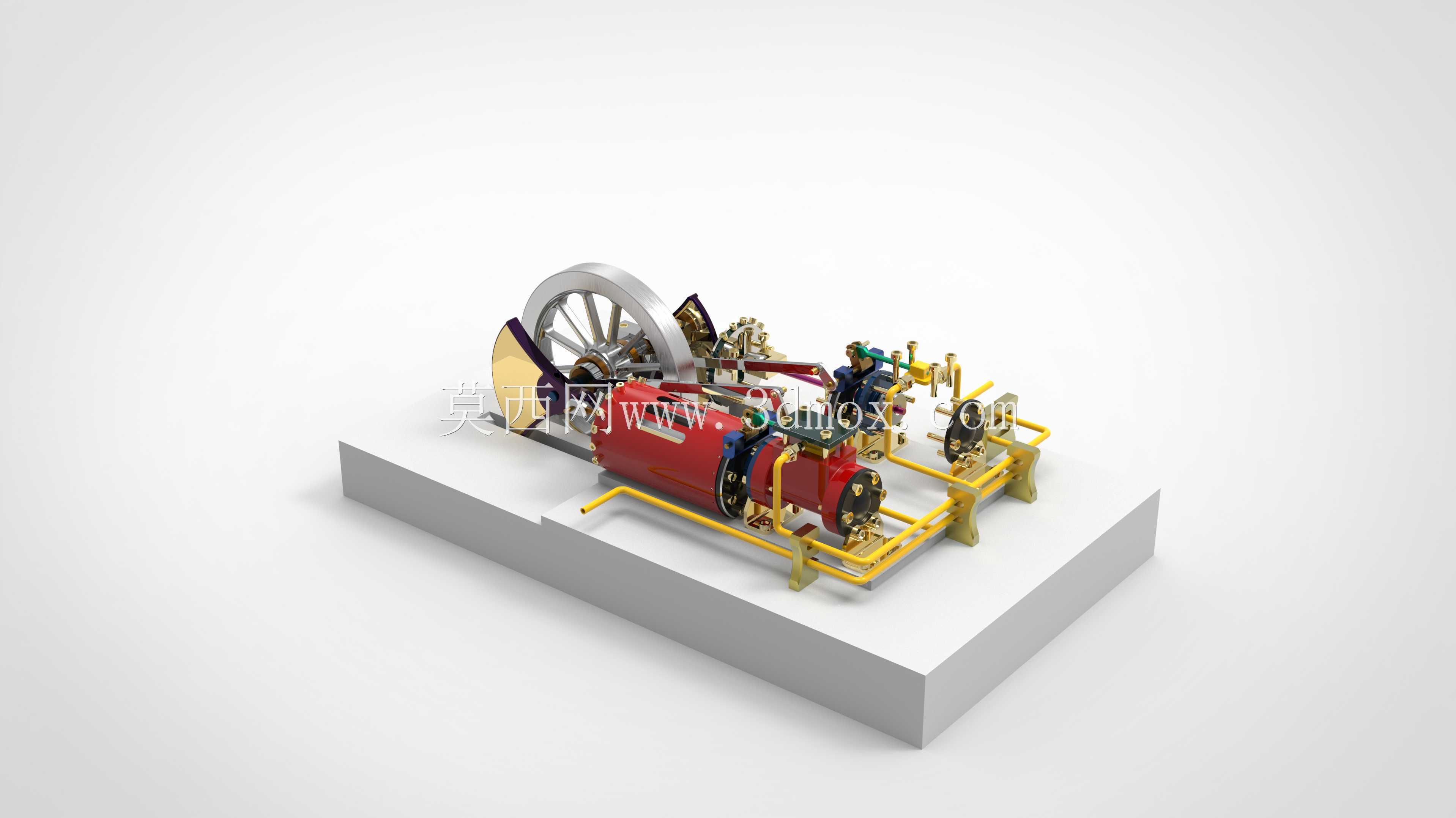

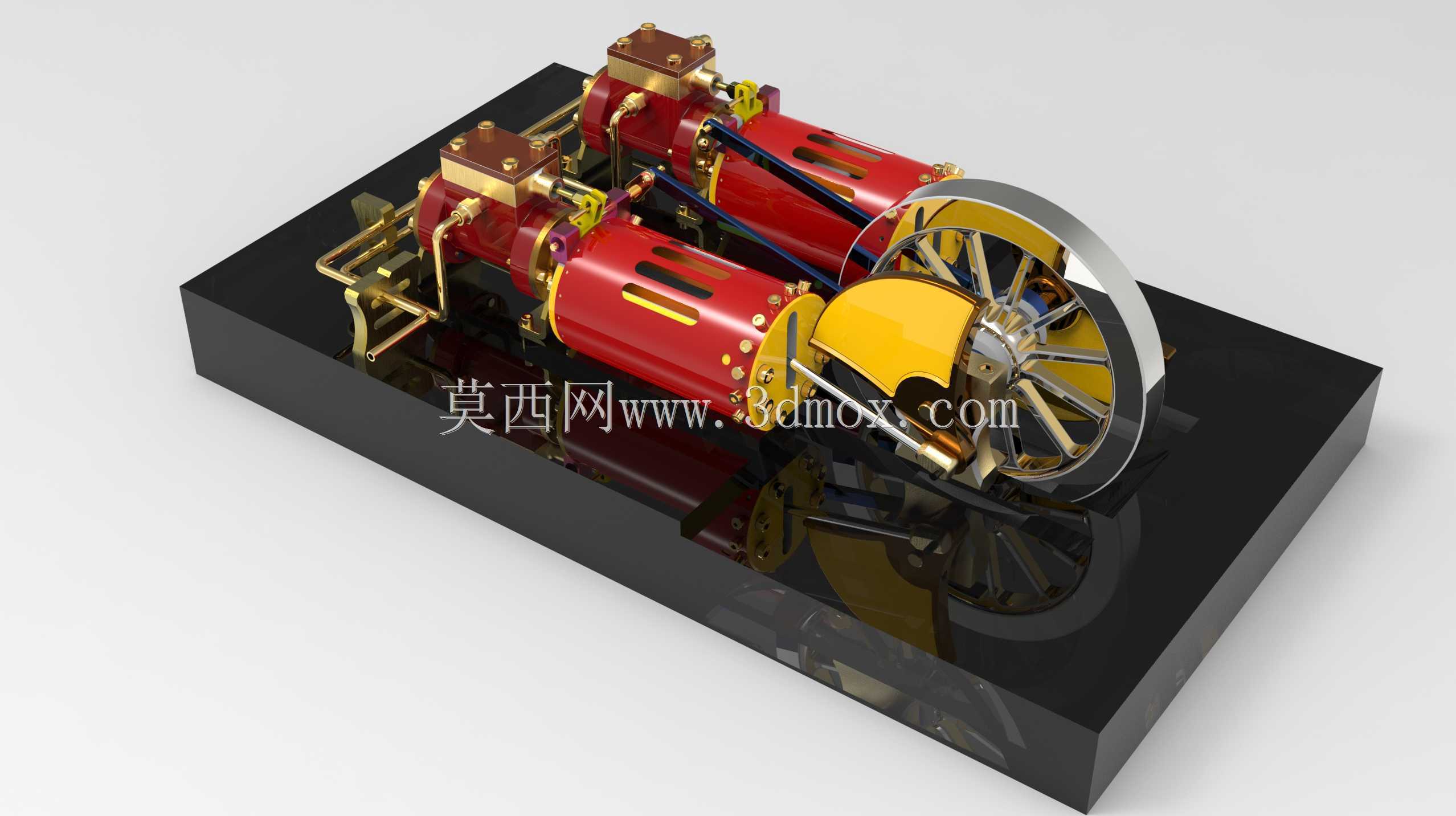

　　这套双缸蒸汽机工厂布局模型呈现的是早期工业动力站中较完整的机械能输出单元，主体由双缸蒸汽作动机构、飞轮传动部件、黄色管路支架、底座平台以及周边阀件和连接管线组成。它的应用场景并不局限于单机展示，而是面向工厂动力分配、教学演示、复古工业装置复原以及机械原理验证等场合，能够帮助结构设计人员理解蒸汽压力如何通过活塞、连杆和曲柄转化为连续旋转运动。

　　从实际用途看，双缸布置的核心价值在于改善单缸蒸汽机扭矩波动大、启动死点明显的问题。两个汽缸按相位错开工作，使蒸汽在不同行程阶段交替推动活塞，飞轮则储存并释放转动惯量，保证输出轴在低速运转时仍具有较好的连续性。模型中大直径飞轮位于机组一侧，既承担稳速作用，也可通过皮带或联轴器向外部工作机传递动力。缸体、阀杆、配气机构和管路之间的相对位置清晰，适合用于分析曲柄连杆行程、管路走向以及检修空间。

　　设计思路上，机组采用集中底座承载方式，红色汽缸组件安装在灰色平台上方，黄色框架围绕热源、管线和操作区域形成边界。这样的布局有利于把振动较大的主机、需要保温或防护的管路以及日常操作位置区分开。底座不仅提供安装基准，也使整机在搬运、就位和水平找正时具有明确支撑面；外围框架则承担管线固定、防护和局部承载功能，避免软管或细管直接悬空。

　　外形与安装边界方面，模型的长度方向主要由飞轮、汽缸组和后部管路支架共同决定，宽度方向受双侧管线及阀件操作空间约束，高度方向的最高点集中在飞轮上缘和配气控制部件。现场布置时，飞轮外侧应预留旋转防护和拆装距离，汽缸端盖位置需留出检修抽杆空间，管路侧则要保证阀门操作、密封件更换以及冷凝水排放的可达性。若将其放入工厂动线中，还应考虑动力输出轴与被驱动设备的同轴度、基础承重、热表面隔离以及排气管道走向。

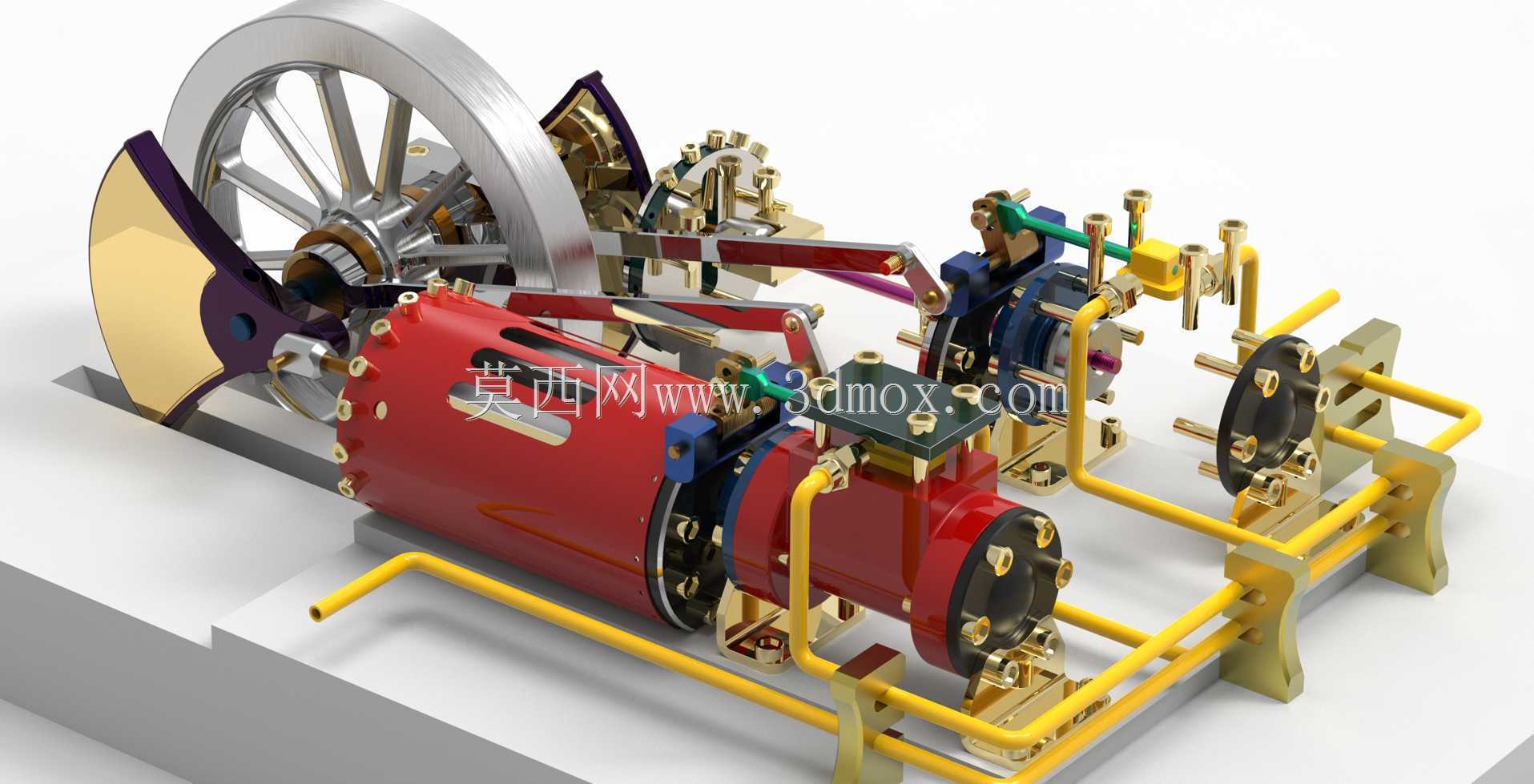

　　结构细节上，汽缸与底座之间的支承件、连杆铰接点、阀件手轮和管夹位置都得到了表现。黄色管路并非单纯装饰，它对应蒸汽输入、分配和排放路径的布置逻辑；支架采用框架式结构，在减轻重量的同时提高侧向刚度。对于三维建模从业者而言，该模型可用于练习复杂装配关系、运动机构相位配合、工业场景管线排布以及展示级渲染；对于设备选型和教学人员，则可借由直观结构说明蒸汽机从热能到机械能的转换链路，以及工厂动力机组在安装、维护和安全边界上的基本要求。
