带倒档立式双缸蒸汽动力机组

项目分类:发动机 发布时间:2024-10-16 ID:784006

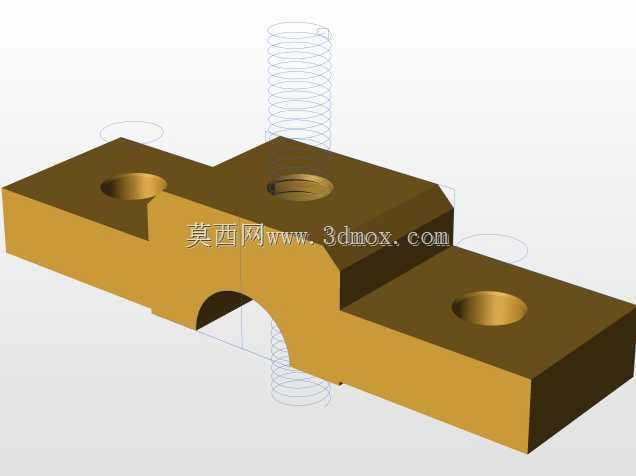

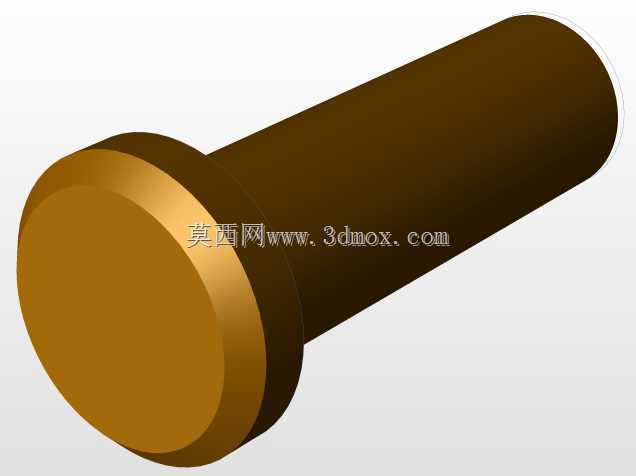

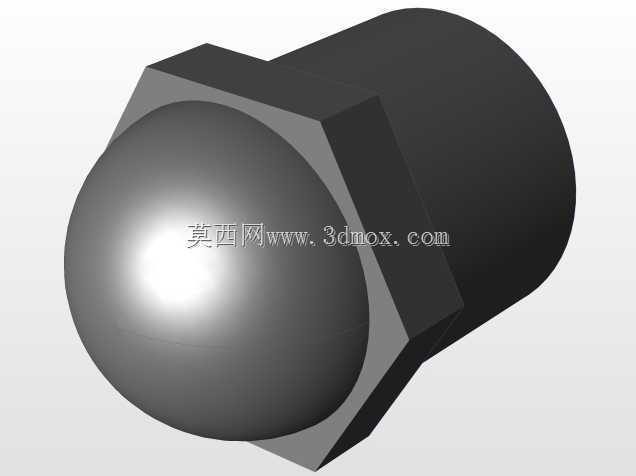

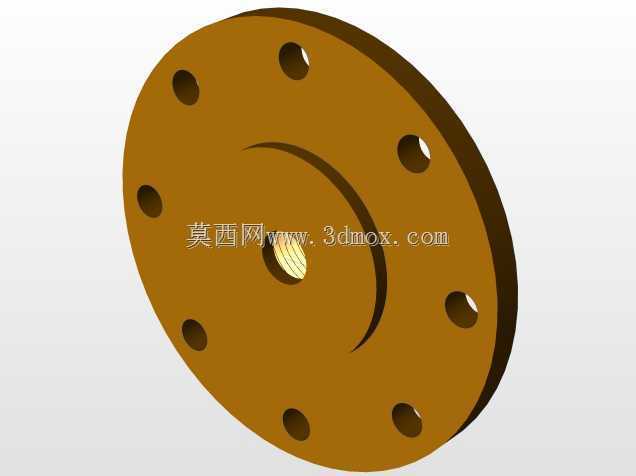

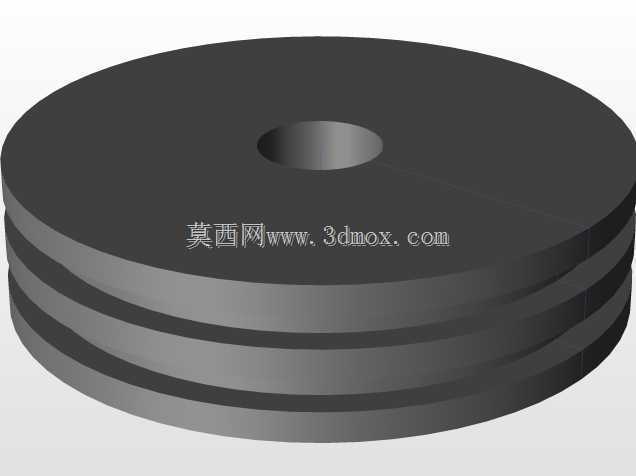

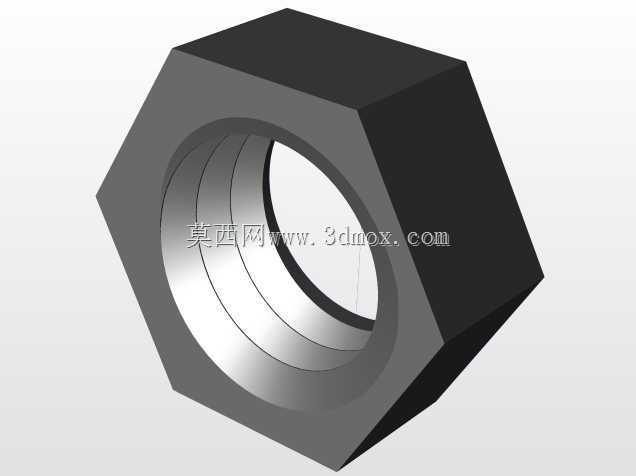

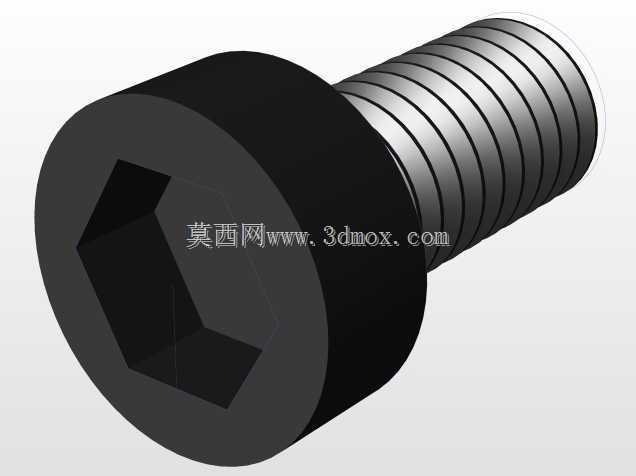

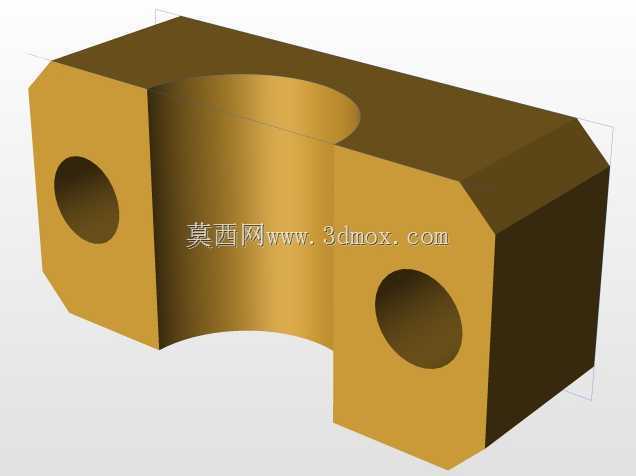

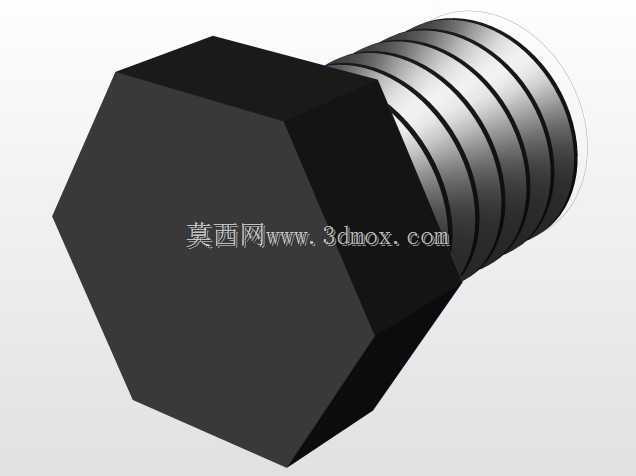

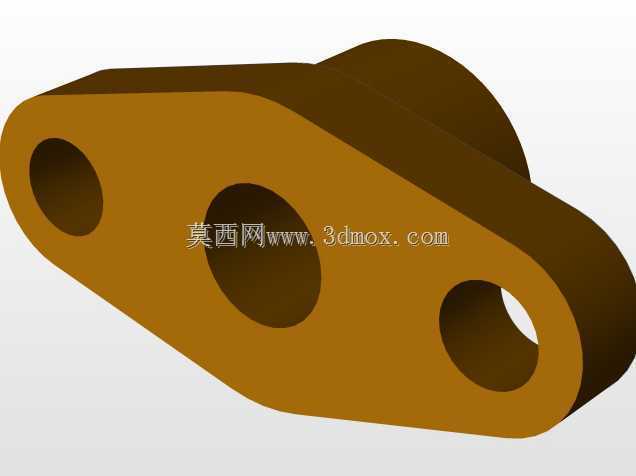

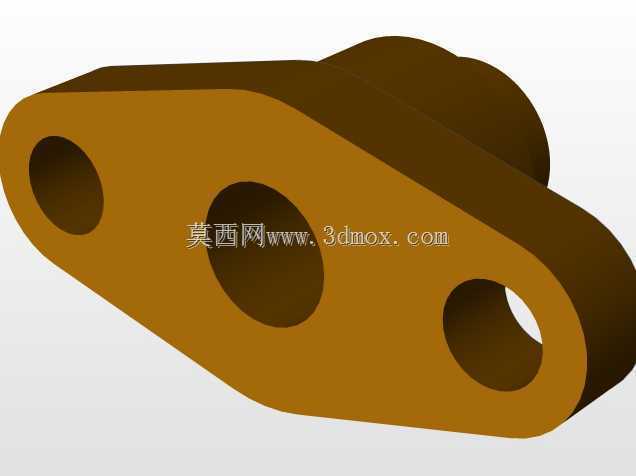

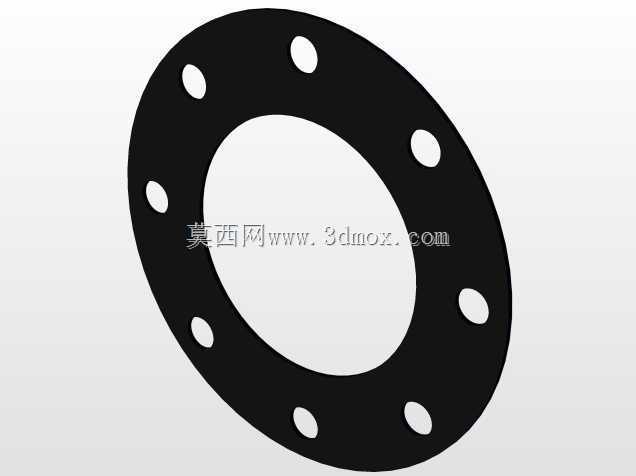

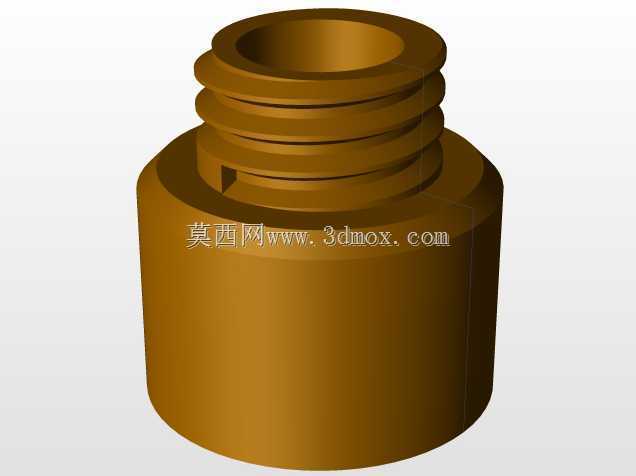

  • 带倒档立式双缸蒸汽动力机组

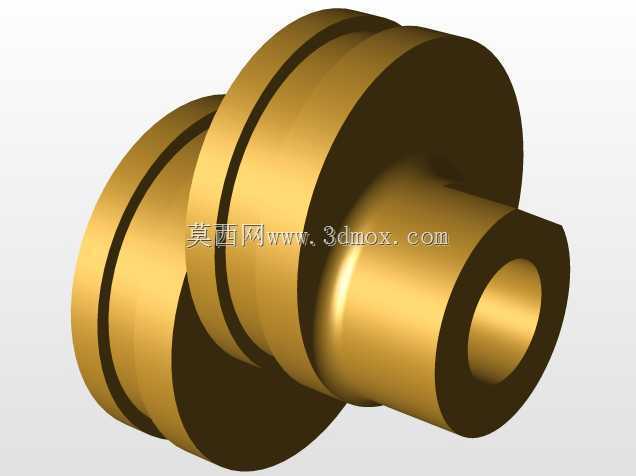

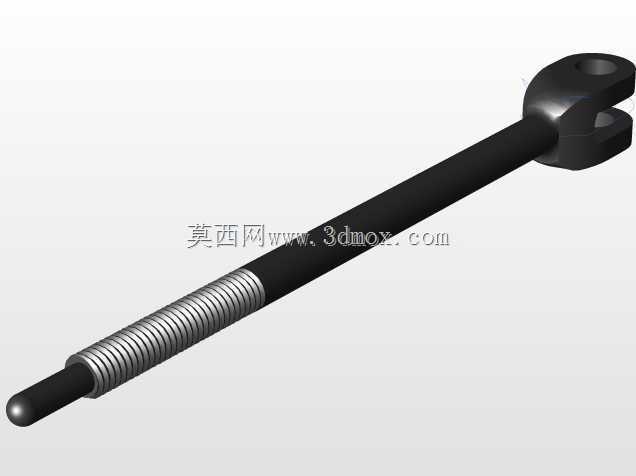

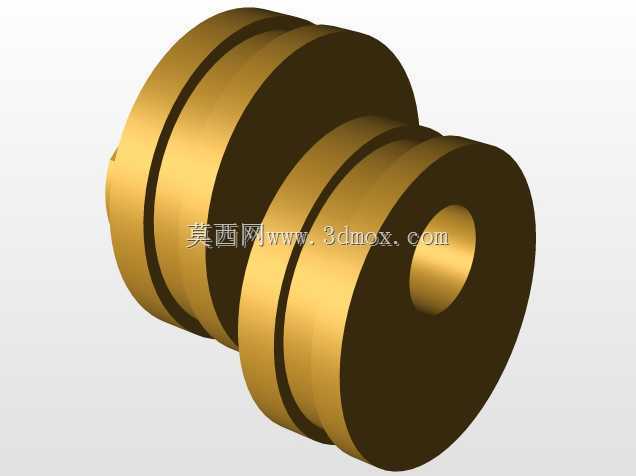

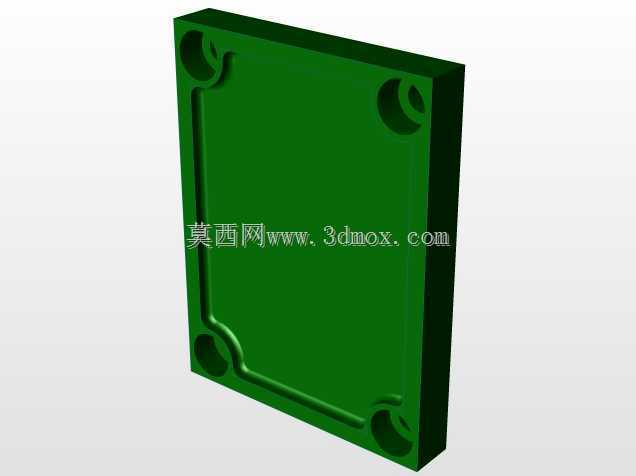

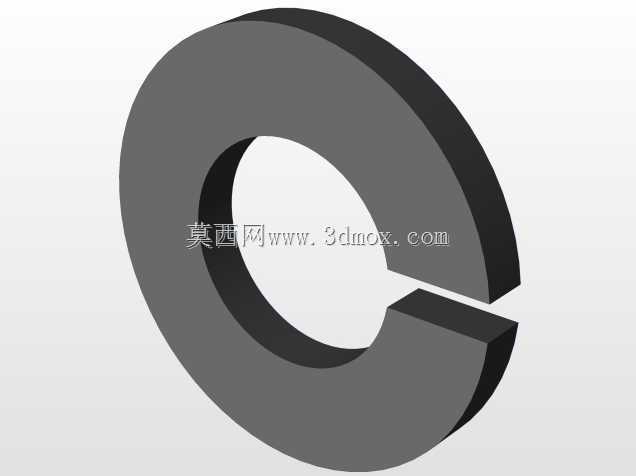

  • 带倒档立式双缸蒸汽动力机组

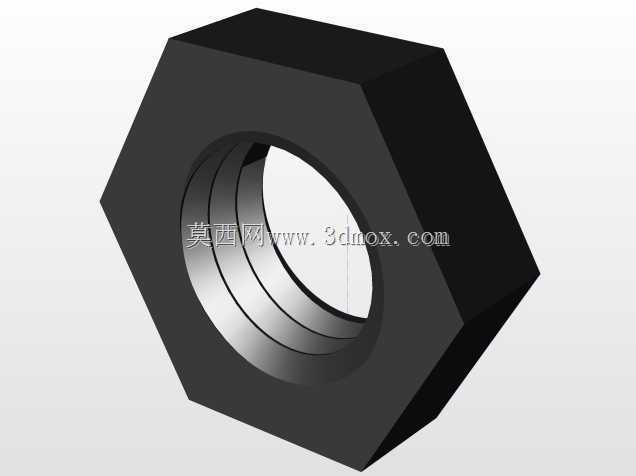

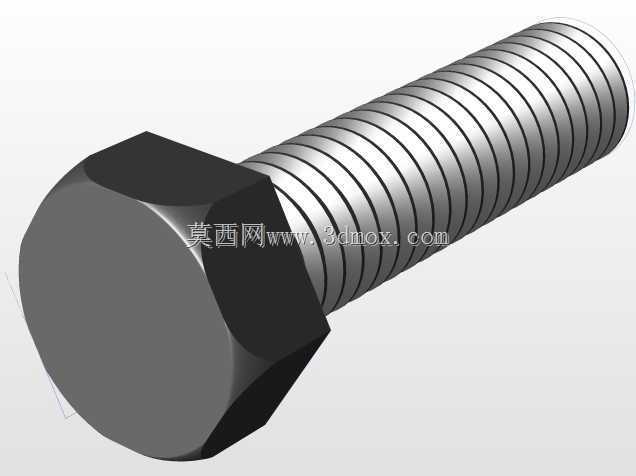

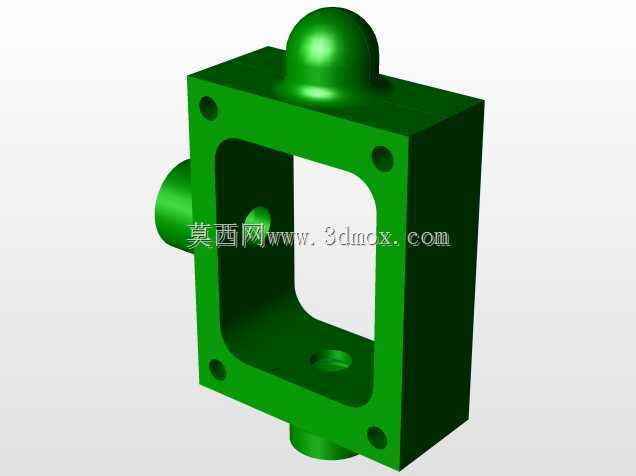

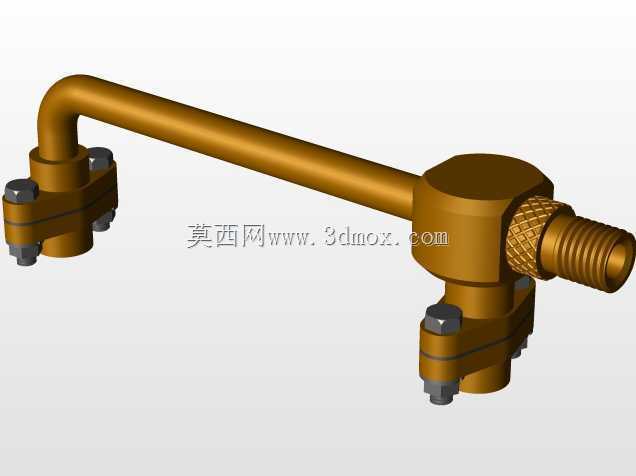

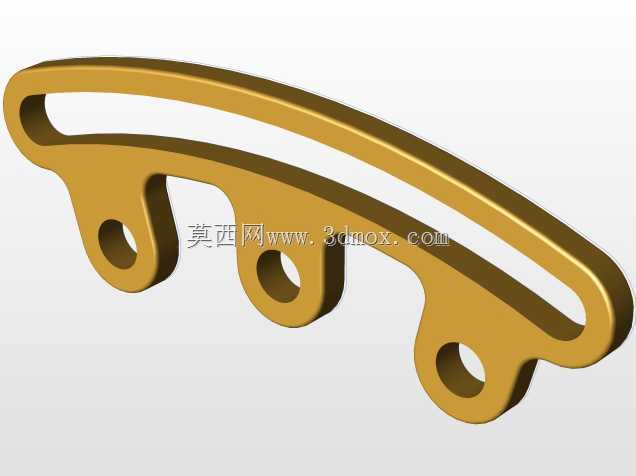

  • 带倒档立式双缸蒸汽动力机组

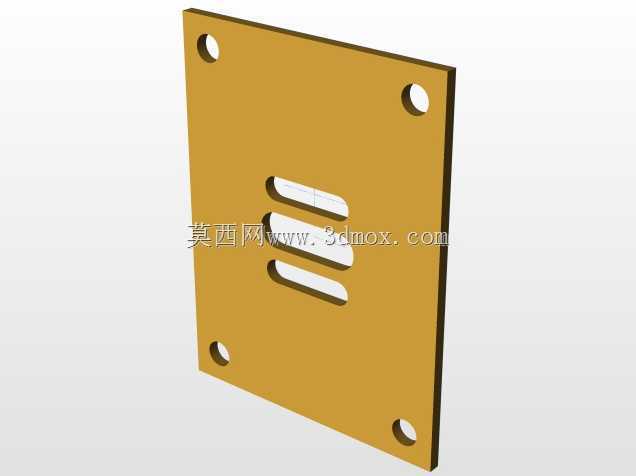

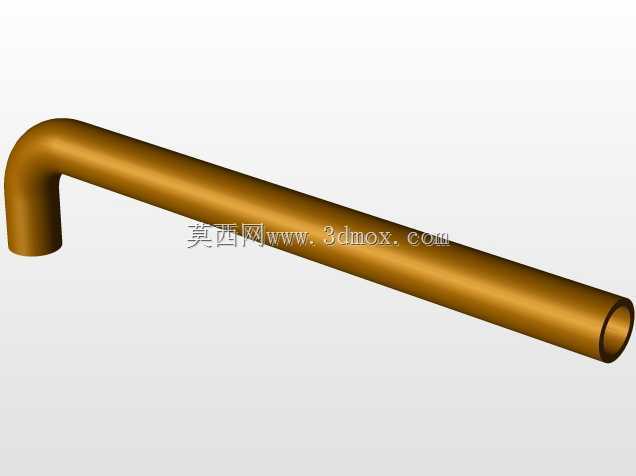

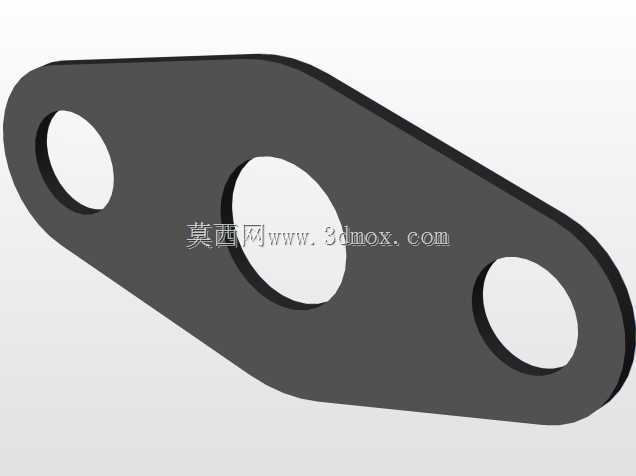

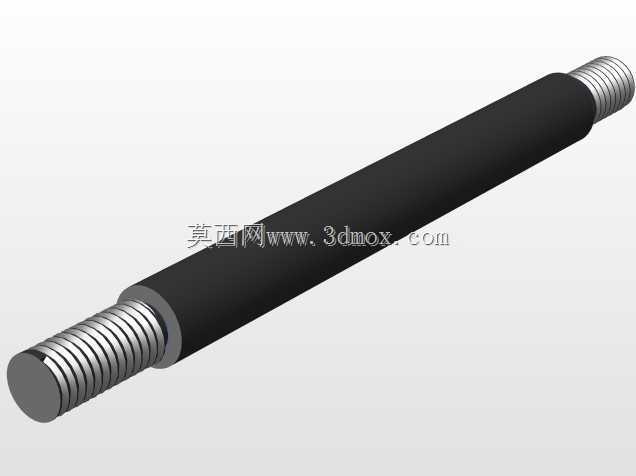

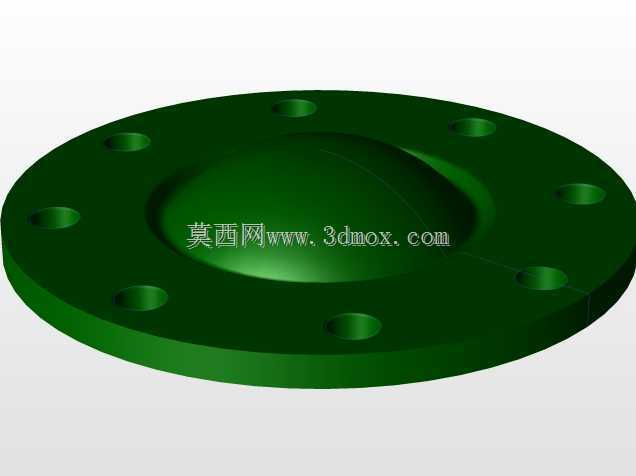

  • 带倒档立式双缸蒸汽动力机组

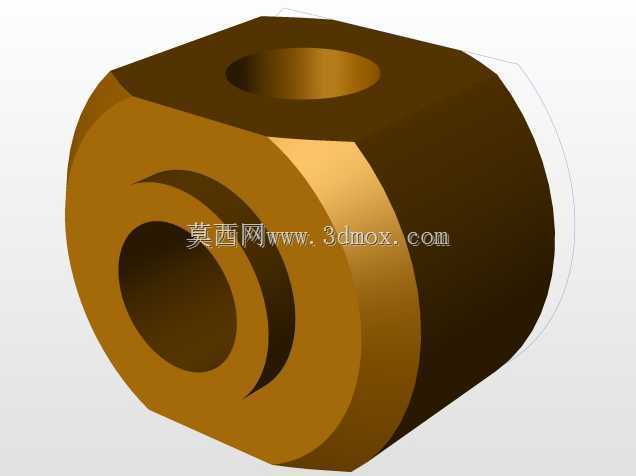

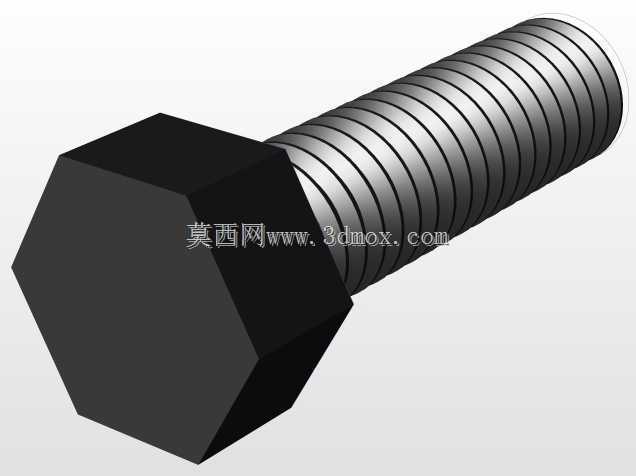

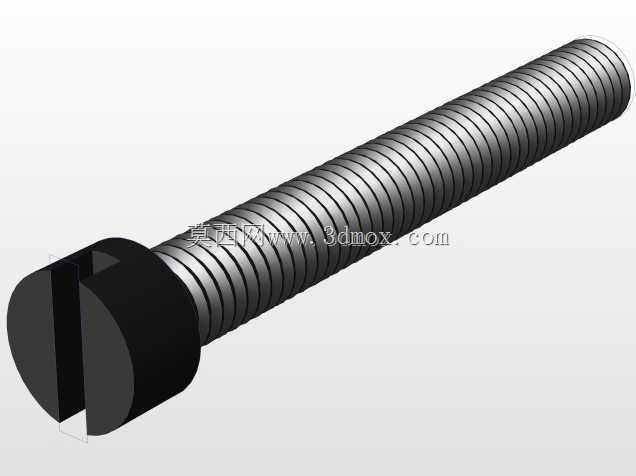

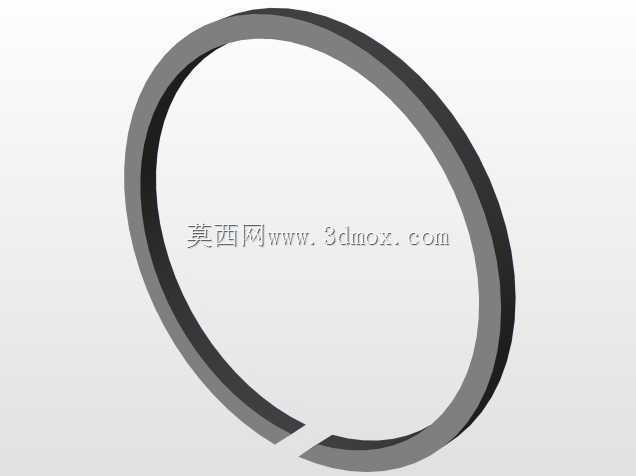

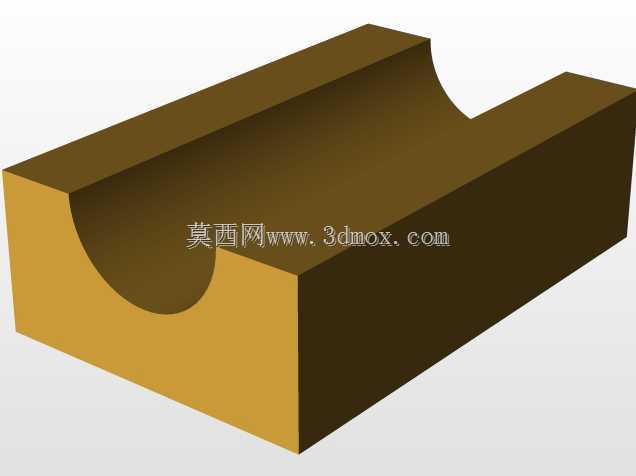

  • 带倒档立式双缸蒸汽动力机组

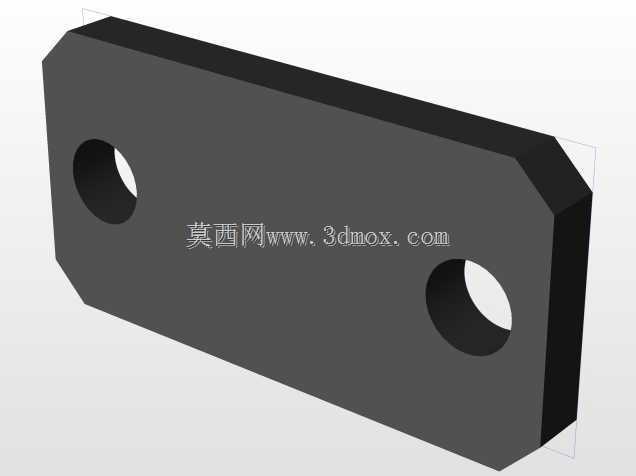

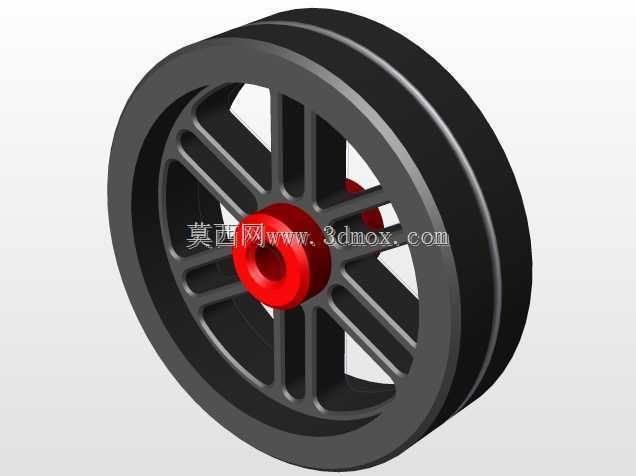

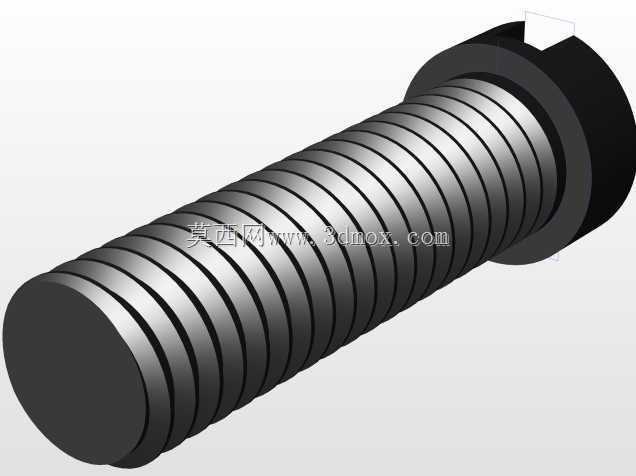

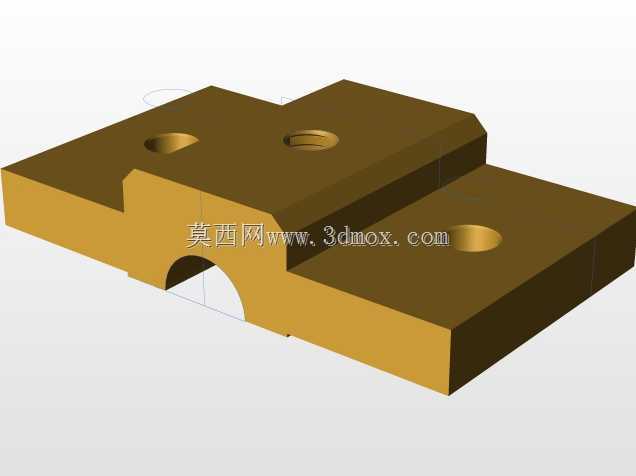

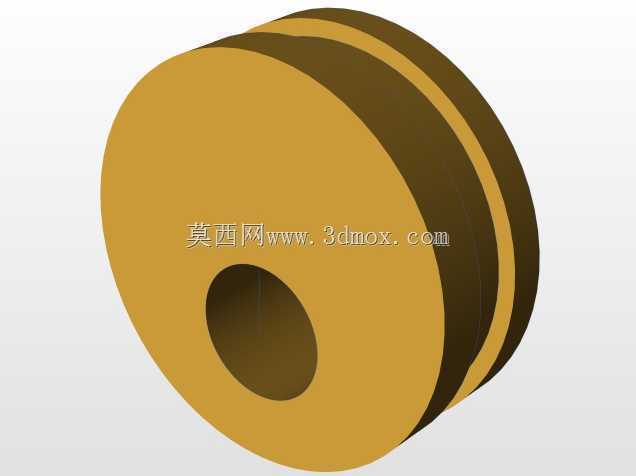

  • 带倒档立式双缸蒸汽动力机组

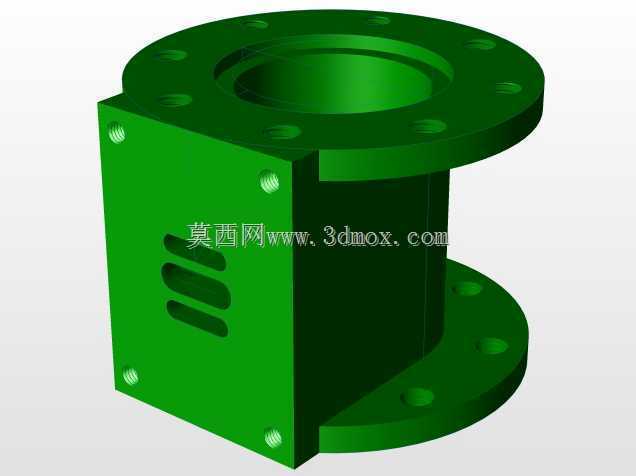

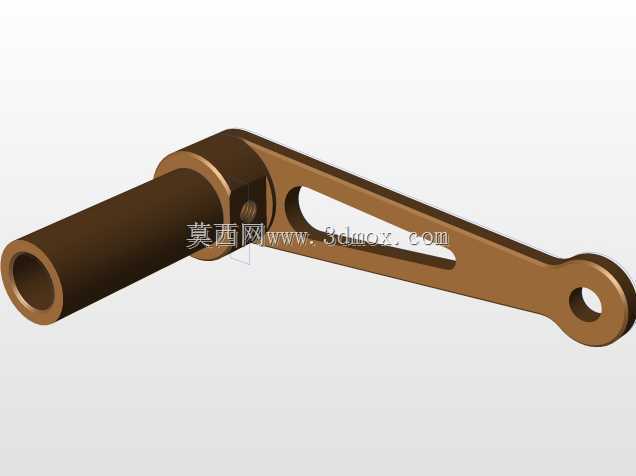

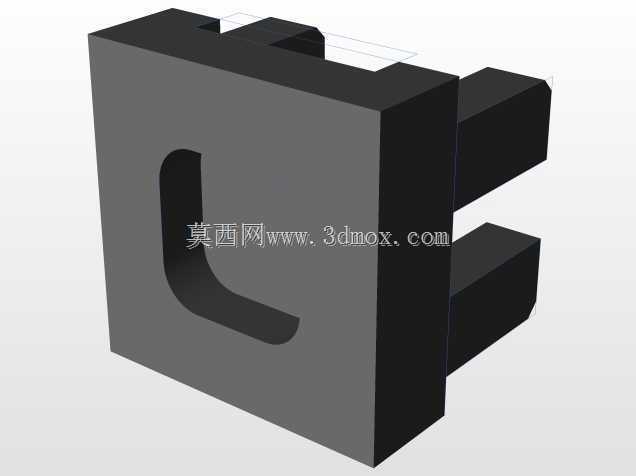

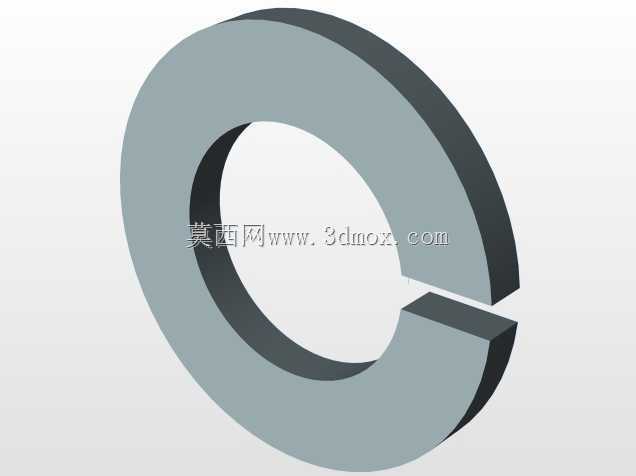

  • 带倒档立式双缸蒸汽动力机组

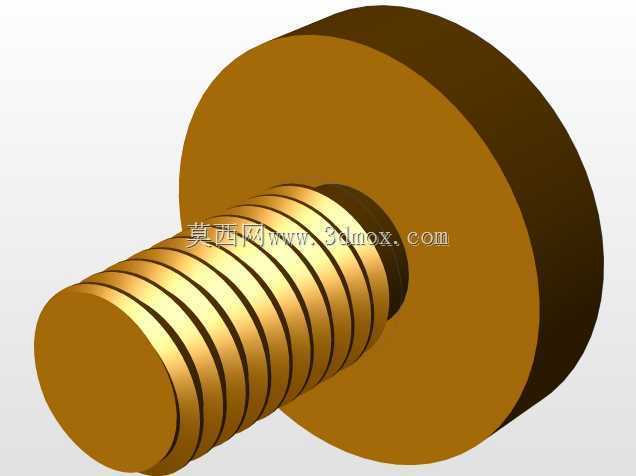

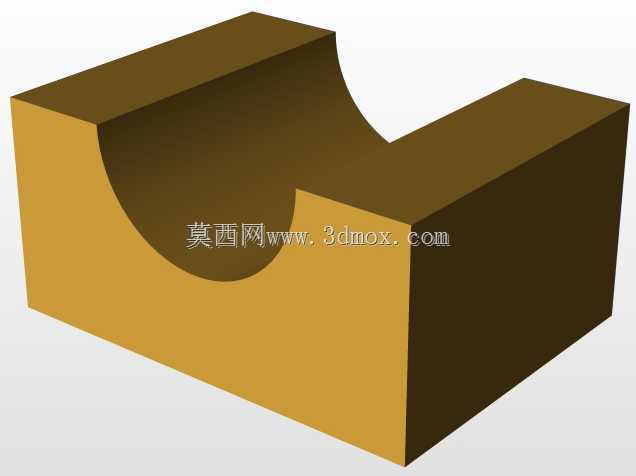

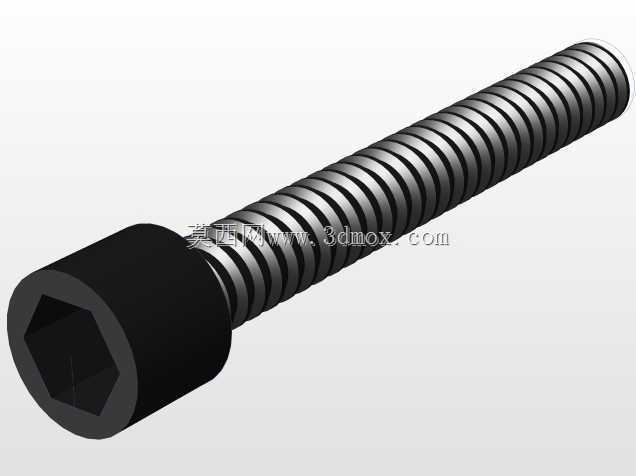

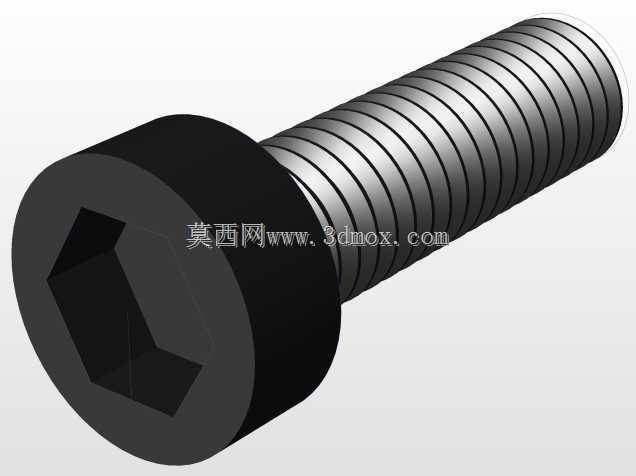

  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组
  • 带倒档立式双缸蒸汽动力机组

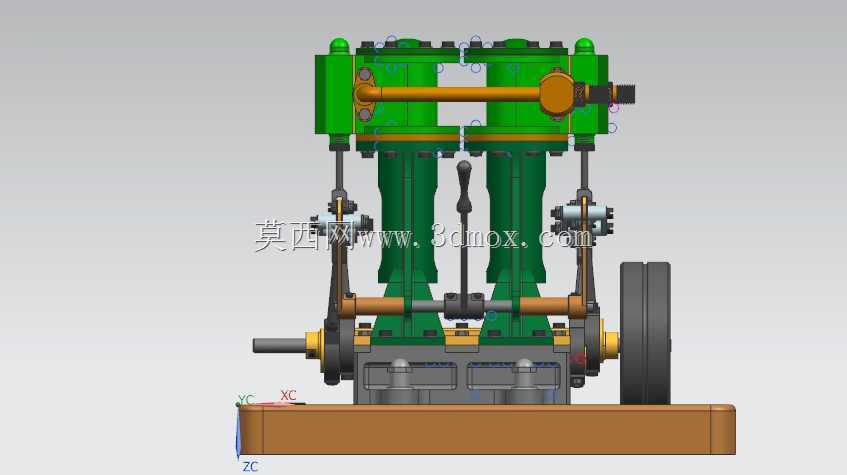

  这套立式双缸蒸汽动力装置面向小型蒸汽动力演示、复古机械传动试验、教学装备开发以及特种低速动力配套场景,整体采用双缸并列立式布置,将汽缸、曲柄连杆、飞轮、换向倒档机构和底座整合在同一安装基准上,适合在有限空间内完成动力输出与正反向切换。设备的核心用途是把蒸汽压力能转换为旋转机械能,双缸交替做功可减小单缸蒸汽机死点位置带来的起动不确定性,使曲轴在一周内获得更连续的扭矩输出;倒档机构则通过改变配气或传动接合关系,让输出轴在不改变蒸汽管路主方向的情况下实现反向运转,这对小型牵引装置、展馆动态机械和实验台架都很实用。

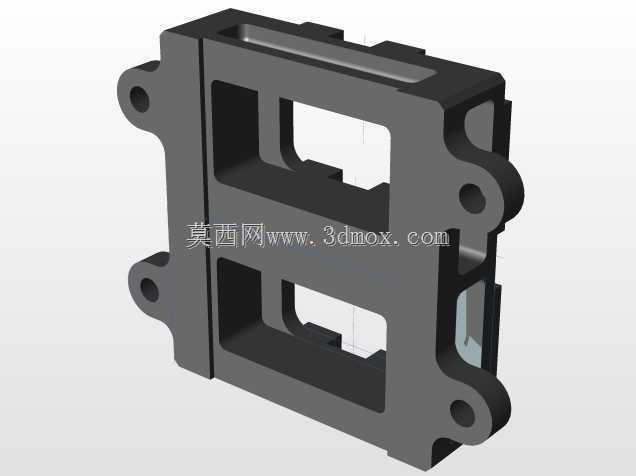

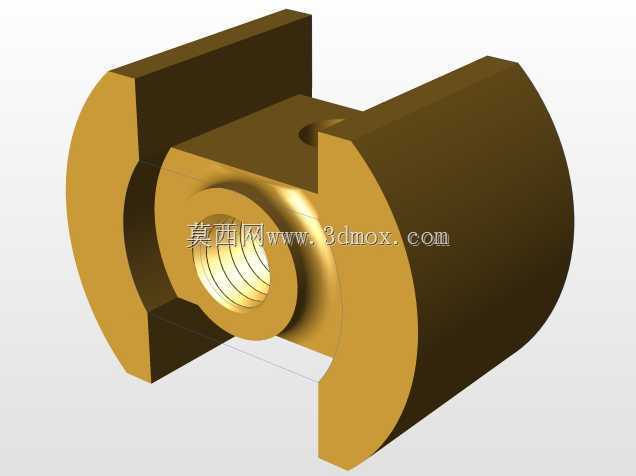

  从结构设计思路看,立式布置让汽缸轴线垂直于底座,活塞、连杆和曲轴的受力路径更紧凑,整机占地宽度明显小于卧式机型;双缸对称布局有利于平衡部分往复惯性力,底座承担曲轴支承、汽缸定位和机构安装基准,建模时需要重点保证汽缸中心距、曲轴轴线高度、连杆运动包络和飞轮间隙之间的协调。倒档部分不是简单附加齿轮,而是与动力输出、支承墙板和操纵位置联动,设计时要核对换向件在正、反两个位置的啮合状态,避免齿轮侧隙不足、拨叉行程过长或操纵件与运动件干涉。

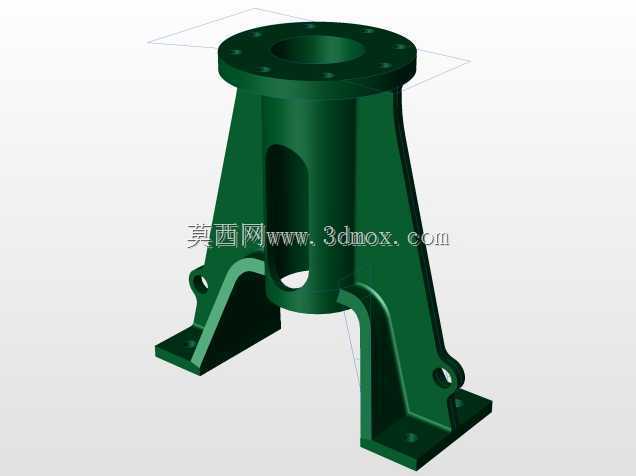

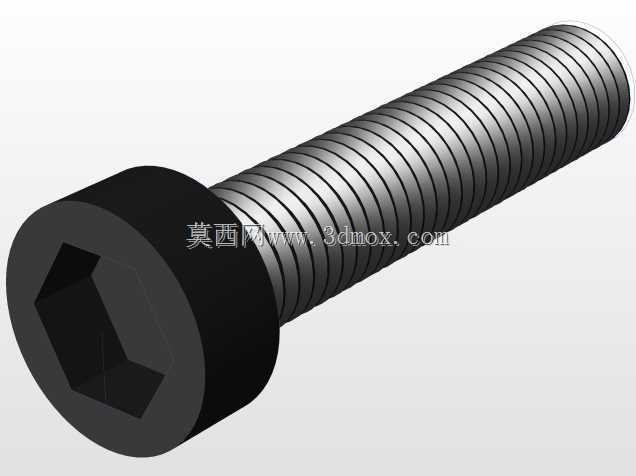

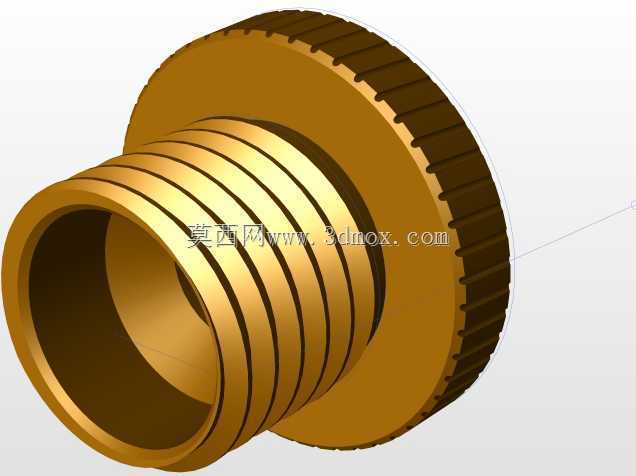

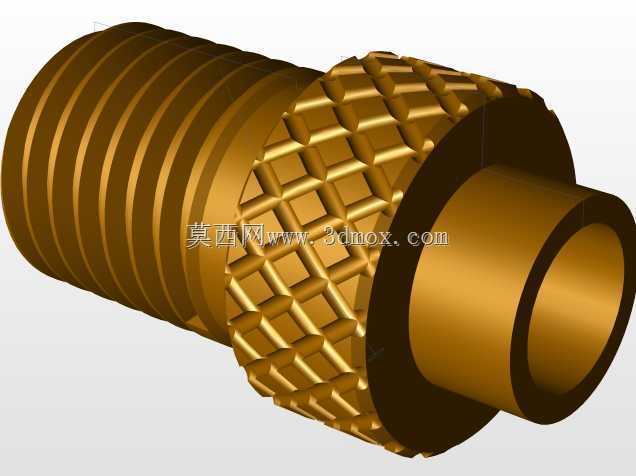

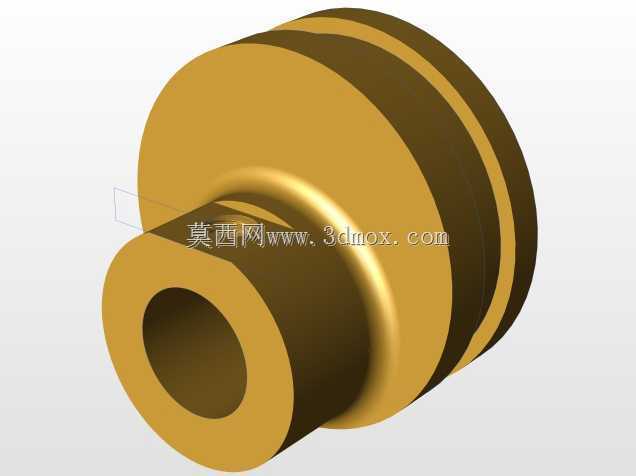

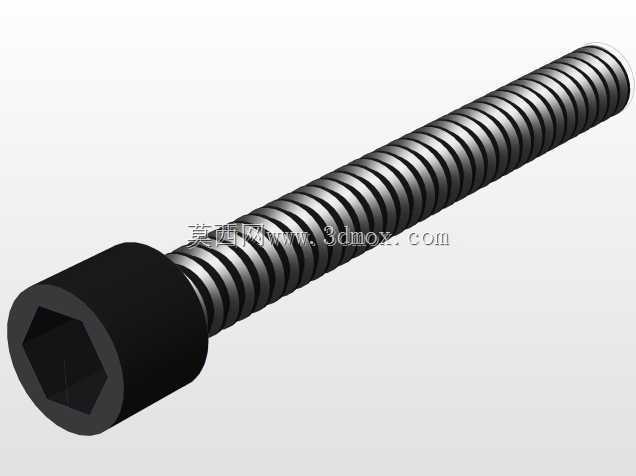

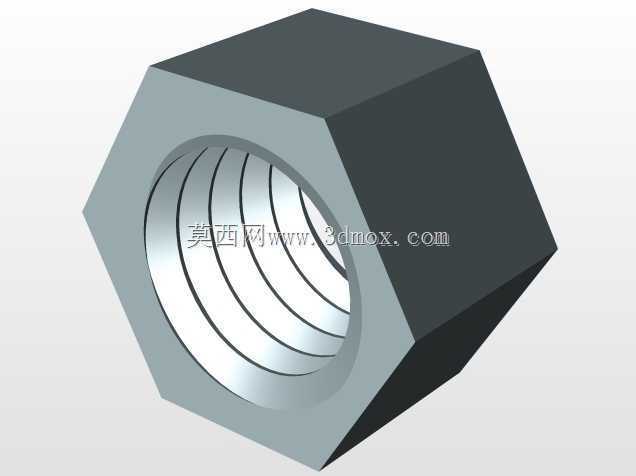

  外形边界方面,上部为汽缸与阀动构件区域,中部集中曲轴、连杆和飞轮,下部通过整体底座固定;安装时底座螺栓孔间距、地脚厚度和输出轴中心高是首要接口。飞轮外圆需要预留防护罩空间,连杆在最大摆角位置不得触碰底座立板,汽缸顶部还要留出汽阀、管路和检修扳手空间。若用于台架,应让输出轴与负载轴线平行或通过联轴器对中;若用于小型车辆或牵引模型,则需结合倒档输出端布置链条或齿轮传动。工程建模中可把该装置拆分为汽缸总成、活塞连杆总成、曲轴飞轮总成、换向齿轮总成和机架底座五个层级,既便于检查运动干涉,也方便后续出工程图、明细表和装配说明。
