汽车底盘悬挂控制支撑臂结构设计

　　该支撑臂属于底盘悬挂系统中的导向传力构件，主要承担车轮与车架或副车架之间的运动约束与载荷传递任务。在整车行驶过程中，它既要限制车轮跳动轨迹，保证定位参数在设计范围内变化，又要把纵向制动力、驱动力以及横向侧向力传递到车身侧，因此结构刚度、铰接点位置和局部强度都直接影响操稳表现与耐久寿命。

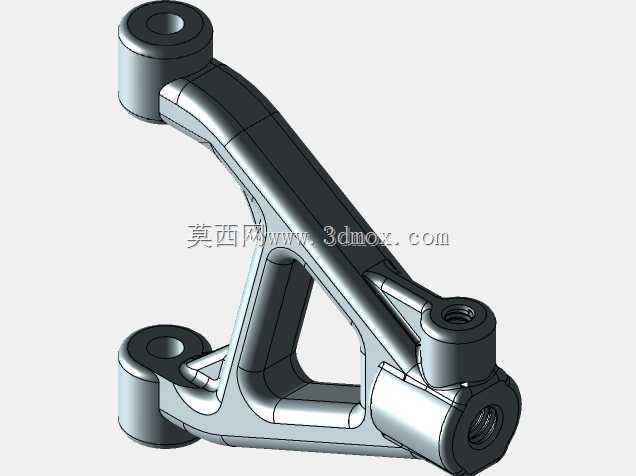

　　从结构布置看，构件采用多铰接点形式，端部设置带孔圆柱套筒区域，用于压装衬套或与球销、螺栓连接。各连接孔的轴线方向并不完全一致，这是由悬挂硬点坐标决定的：建模时需要先依据轮心、主销、摆臂转动轴线等边界确定孔位，再反推臂体走向。上部单耳与下部分叉式支撑形成空间三角传力路径，使载荷能够沿主梁和斜撑分流，避免单根梁在冲击工况下出现过大弯曲应力。

　　外形上，臂体并非等截面直杆，而是随载荷路径变化的变截面盒状/肋板式结构。中段主梁较宽厚，承担主要弯矩；靠近铰接座处逐渐过渡为圆筒凸台，便于衬套压装并提供足够承压面。中间开放三角区在保证扭转刚度的同时去除低应力材料，属于典型的轻量化思路，适合铸造或锻造后机加工的工艺路线。圆角过渡在多个高应力汇合处被放大，可降低应力集中，尤其在车轮过坑、反向冲击和疲劳循环工况下，能减少裂纹从凸台根部萌生的风险。

　　安装边界方面，三个主要连接端的孔径、孔距和端面高度构成核心装配尺寸。设计校核时不能只看单件外形，必须把衬套压入量、螺栓夹紧长度、球销摆动空间以及相邻转向拉杆、减震器、制动管路的运动包络一起纳入检查。臂体在极限跳动和转向工况下应保留足够间隙，防止与轮毂、弹簧或车身支架发生干涉。下部侧向凸台还可作为减震器或稳定杆连杆的接口，其螺纹孔深度和周边壁厚需满足夹紧力与反复冲击要求。

　　建模过程中，圆柱铰接座、加强肋、减重窗口和安装螺纹孔应分层建立特征，先锁定硬点与基准轴，再生成骨架曲线，随后完成实体填充、拔模和圆角。对结构工程师而言，这类零件的重点不在复杂曲面，而在连接坐标系、力流连续性和制造可行性：孔位偏差会改变悬挂运动学，壁厚不均会导致铸造缺陷，圆角过小则会让台架疲劳试验提前失效。完成数模后，还应结合衬套刚度进行运动校核与有限元分析，分别验证静强度、屈曲、模态和疲劳安全系数，使支撑臂在紧凑布置中实现刚度、重量与可靠性的平衡。
