汽车发动机油底壳储油壳体结构

　　油底壳位于发动机曲轴箱最下方，是润滑系统中承担机油储存、沉淀杂质、散热缓冲与封闭曲轴箱的重要壳体件。该结构在整机布置时直接决定下部离地间隙、维修放油空间以及与周边横梁、护板、转向件的干涉边界，因此建模时不能只把它当作简单箱体处理，而要结合密封、刚度、装配和油液流动一起校核。

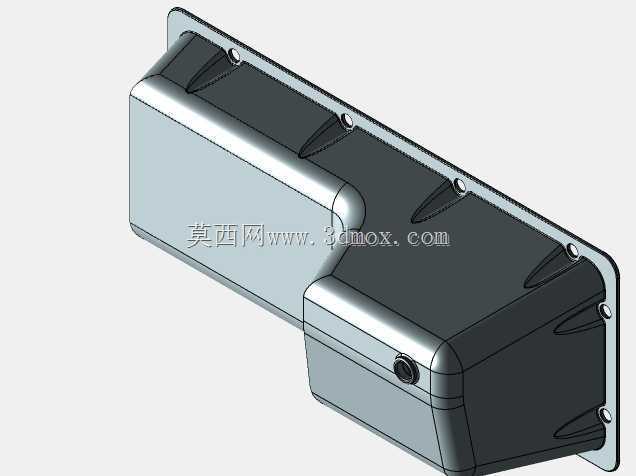

　　壳体主体采用深浅变化的盆形轮廓，上部为沿缸体结合面展开的长条形法兰边，法兰面上分布多个螺栓孔，用于与曲轴箱下平面贴合压紧。法兰面需要保持连续平整，转角处避免突变，以便密封胶或垫片在压紧后形成稳定密封带。壳体侧壁由上至下逐步收窄，局部形成阶梯状下沉区域，这种造型既为曲轴连杆运动留出避让空间，也能在有限整车高度内增加储油容积。

　　从结构细节看，壳体内侧布置有多条斜向加强筋，筋条从法兰区域向侧壁和底部过渡，能够抑制薄板壳体在机油晃动、发动机振动和螺栓预紧作用下产生的变形。加强筋并非单纯加厚材料，而是顺着载荷传递方向布置，在提高局部刚度的同时控制整体重量。壳体最低位置设置放油螺塞孔，孔位周围做凸台加厚，便于维护时彻底排放旧油，也保证螺塞反复拆装后的螺纹强度。

　　实际装车场景中，油底壳内部需要考虑机油在车辆加速、制动、爬坡和转弯时的动态波动。壳体的深浅分区可在一定程度上限制油液大范围窜动，保证机油泵吸油口在常见工况下能够稳定浸没。对于靠近路面的一侧，外形还需避免突出尖角和薄弱平面，以降低石子冲击或轻微托底时开裂漏油的风险。

　　安装边界方面，上部法兰轮廓必须与缸体下表面、正时罩或变速箱连接区域相匹配，螺栓孔间距、孔径和沉台位置需要按装配顺序预留工具空间。壳体外侧与副车架、悬置支架、排气件之间应保留热态间隙和装配间隙；下部放油螺塞应朝向便于操作的位置，同时不能成为整车最低点。模型中法兰、侧壁、加强筋、放油凸台和安装孔位均以实体关系表达，可用于干涉检查、密封面核对、容腔估算以及焊接或冲压成形工艺分析。

　　在设计思路上，该类壳体优先保证密封可靠和储油能力，再通过圆角过渡、筋板布置和局部增厚解决振动、噪声与冲击问题。大面区域避免无支撑的平直薄壁，转角处采用圆滑过渡减少应力集中；螺栓孔周围的压紧面与壳体侧壁相连，使夹紧力能够均匀传递。对于结构设计人员而言，该模型可作为发动机下部壳体设计参考，重点关注法兰密封、油液容积、放油维护、周边避让和壳体刚度之间的平衡。
