车床尾座工件夹持进给装置结构

　　这套尾座结构主要服务于普通卧式车床、轻型仪表车床及部分专用回转加工设备，布置在床身导轨尾端，与主轴箱相对，承担长轴类工件的轴向顶持、钻孔铰孔时刀具导向支承以及短工件反向装夹辅助定位等任务。实际加工中，当工件悬伸较长、单靠卡盘夹持容易产生挠曲或振动时，尾座套筒前端顶尖伸入工件中心孔，形成“一夹一顶”或“两顶尖”支承，显著提高回转刚性；换装钻头、铰刀后，又可通过套筒进给完成端面孔加工，因此它既是支承部件，也是小型进给单元。

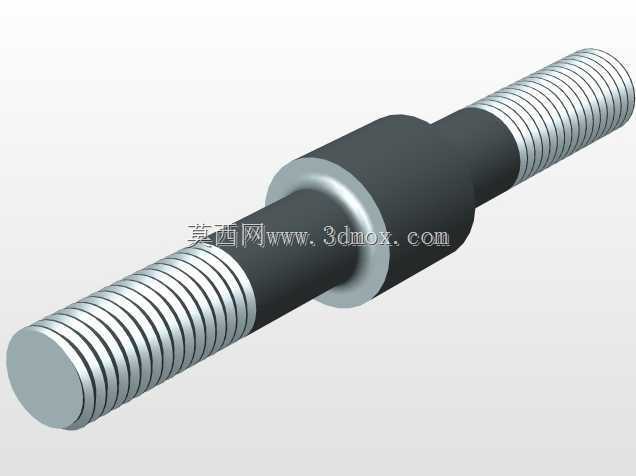

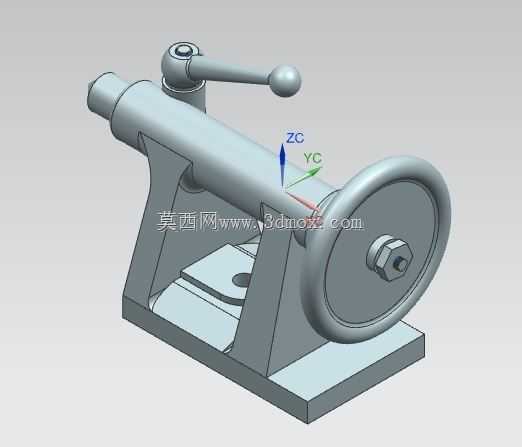

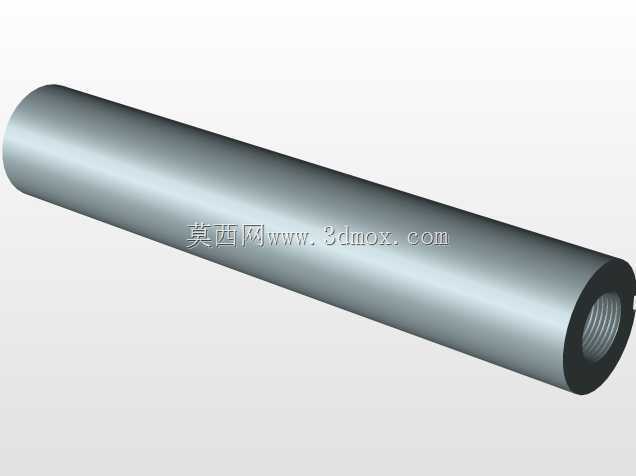

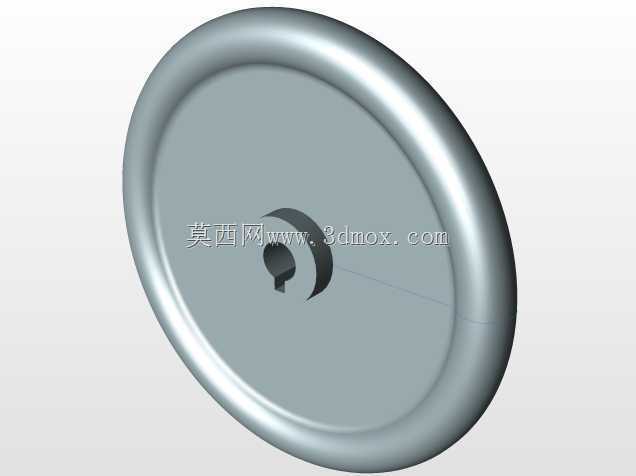

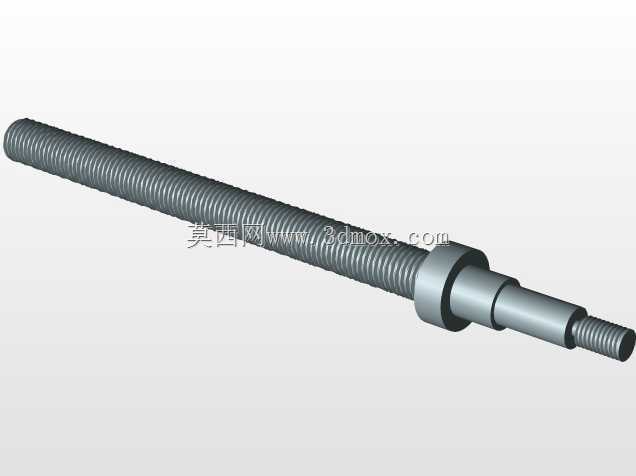

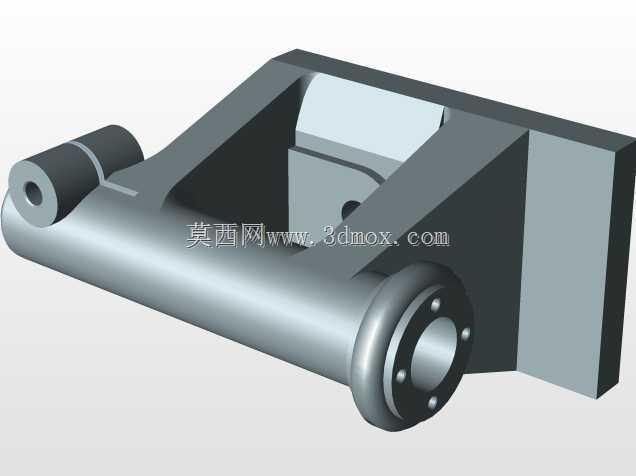

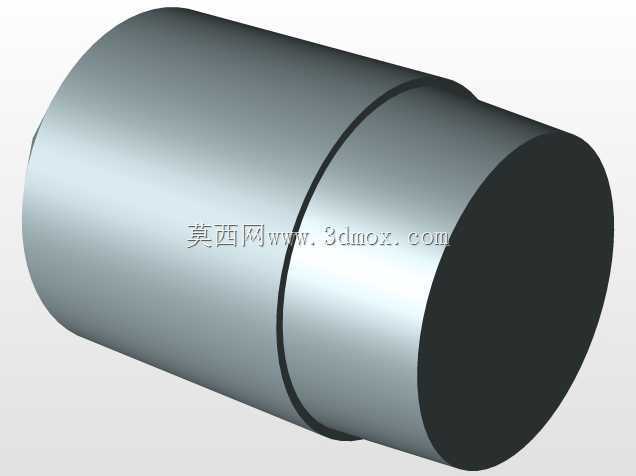

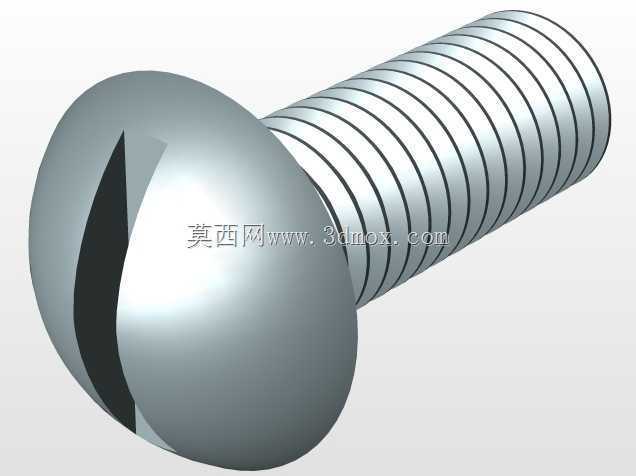

　　建模时先从安装边界入手：底部为带安装平面的铸造式底座，底面需贴合床身导轨并预留压板固定位置，底座宽度、长度和高度决定整机在床身上的行程占用；上部壳体做成箱形支承结构，内部容纳套筒、丝杠、螺母及润滑通道，侧壁保留足够壁厚以承受顶紧反力。套筒沿壳体水平轴线滑移，前端设置锥孔，用于安装莫氏锥柄顶尖或刀具，后端连接丝杠螺母副；手轮布置在尾座外侧，轮缘直径按手动进给力矩选取，转动手轮即可将旋转运动转换为套筒直线进给，手轮中心的锁紧件用于限定轴向位置。

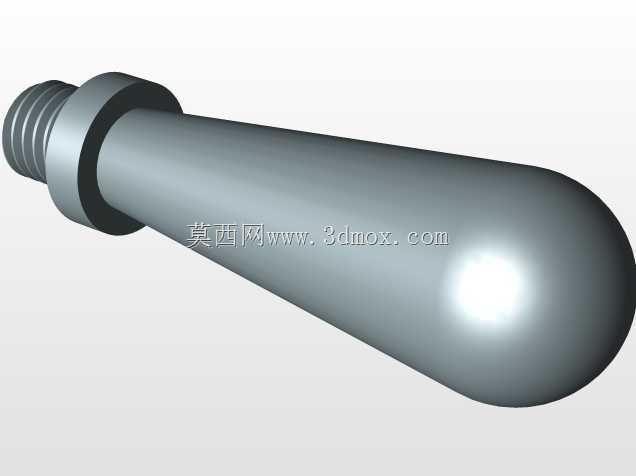

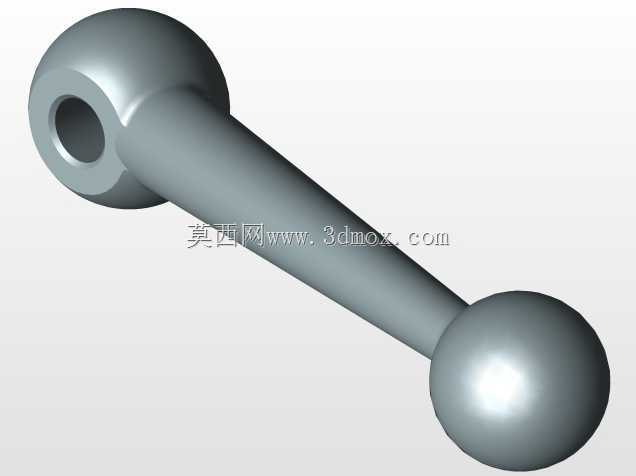

　　操作侧设置偏心锁紧手柄，其核心是凸轮或压板增力机构：套筒伸出到所需位置后压下手柄，可将套筒与壳体锁死，避免切削力造成回缩；松开手柄后套筒恢复自由进给。手柄末端做成球形握把，便于操作者快速施力，转轴位置避开手轮旋转范围，减少操作干涉。壳体上方设置注油或润滑点位，底座与壳体之间的立筋按受力方向布置，既抵抗顶尖顶持时的弯矩，也控制铸件重量。

　　结构设计上重点保证三条轴线关系：套筒运动轴线、主轴回转轴线和顶尖锥孔轴线应同轴，底座安装面与套筒轴线平行，丝杠轴线与套筒中心重合；若这些关系偏差过大，会出现顶尖接触不良、工件被顶偏、孔加工扩大等问题。套筒行程按常见轴件长度变化和钻孔深度预留，手轮每转对应的进给量由丝杠螺距决定，锁紧机构则需在满负荷顶紧时不打滑。外形方面，手轮、手柄、壳体和底座均按实际操作空间包络建模，底座下方留出导轨贴合与压板装卸空间，后方手轮旋转半径内不布置突出件，前方套筒伸缩区避免与刀架、卡盘发生碰撞。整体模型把支承、进给、锁紧和安装四类功能集中在一个紧凑部件中，可直接用于车床布局校核、运动干涉检查、铸件结构改进以及教学演示。
