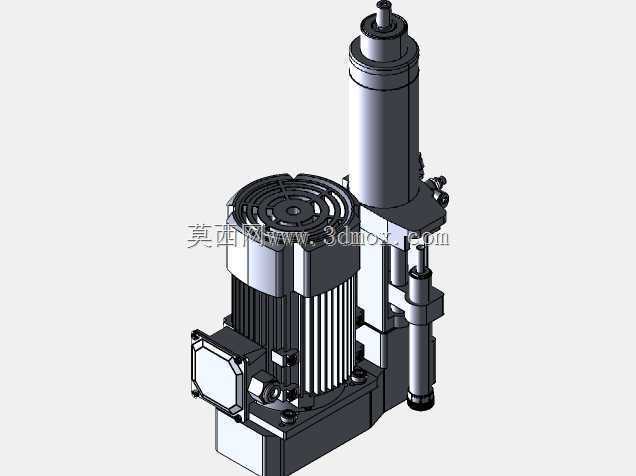

自进给气动钻削动力头三维结构

　　该模型呈现的是一套集成化自进给钻削动力头，常用于专机、自动化生产线及工装夹具中的孔加工工位。整机将主轴旋转、气动推进、行程调节、液压阻尼与安装接口整合在同一壳体内，设计目标是在有限安装空间内完成稳定的钻孔循环，减少单独配置电机、气缸、导轨和进给阀的复杂度。

　　从实际工况看，这类动力头多用于铝合金、铸铁和钢材的小直径孔加工，可布置在多轴排钻、回转工作台专机、输送线旁的加工单元，也可通过支架安装在立柱或底板上。作业时，压缩空气提供轴向推进力，电机经传动机构带动主轴旋转；前端刀具随主轴前进，接触工件后完成钻削，到达设定行程后退回。液压调速器用于抑制进给冲击，使切削段速度更平稳，尤其适合批量件中对孔口质量、钻头寿命和节拍一致性有要求的场合。

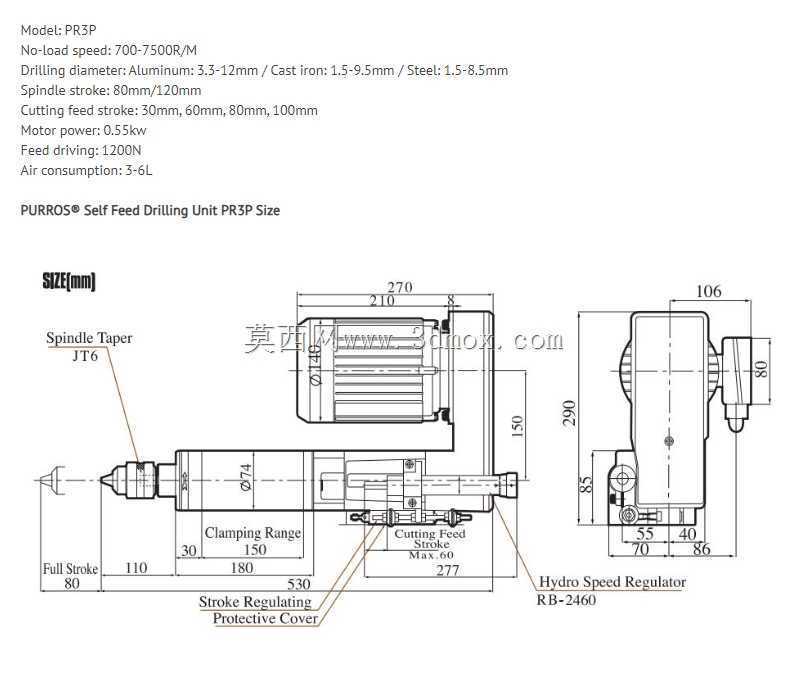

　　结构布置上，模型沿轴向划分出驱动段、进给段、主轴段和刀具夹持段。后端为动力与控制区域，中部壳体容纳推进及导向构件，前端伸出主轴并连接钻夹头。图纸中标注的全行程约80mm，夹紧范围对应30mm至150mm区间，切削进给最大行程约60mm；主体轴向轮廓约530mm，前端到相关安装位置的尺寸链包含110mm、180mm、277mm等边界。侧向视图中，高度方向约290mm，顶部控制部分宽度约210mm，后端局部尺寸约106mm，底部安装与调节区域集中在55mm、70mm、86mm等尺寸范围内。这些尺寸在三维布局时可直接用于校核支架间距、工件避让和多机头并排安装。

　　安装边界方面，动力头需要保证主轴中心线与工件孔位同轴，底部支撑应承受进给反力和扭转振动。选型时不能只看功率，还需结合钻头直径、材料硬度、切削速度、进给阻力以及允许的轴向空间。模型保留了气源接口、调速部件、行程防护盖和主轴锥度等关键结构，便于工程师在方案阶段判断管路走向、维护空间和刀具更换路径。整体结构紧凑，外部轮廓规则，适合在设备总图中作为标准加工单元复用。
