卧式静电除尘器工业设备三维设计

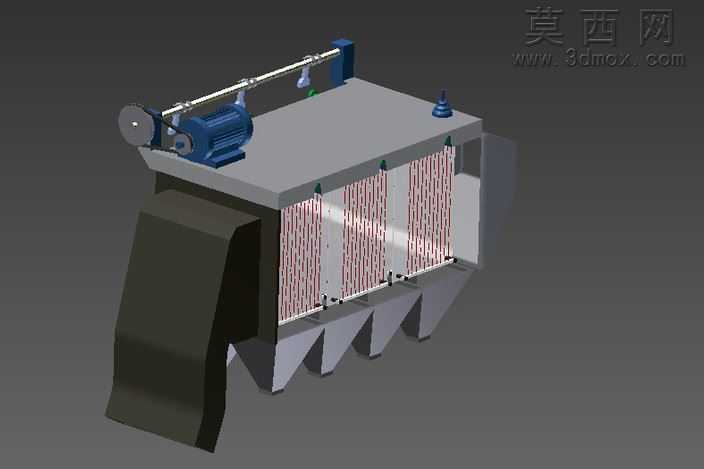

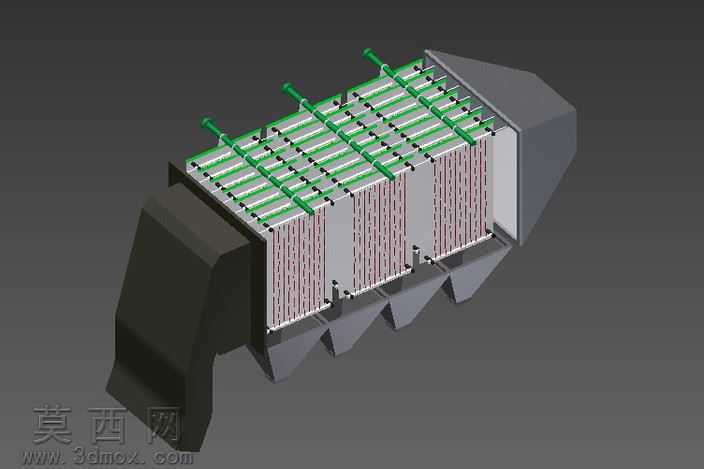

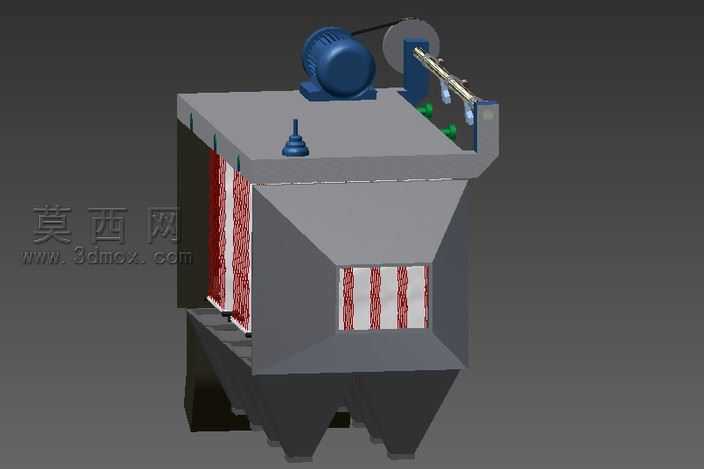

本作品为卧式静电除尘器的三维参数化设计模型，采用Autodesk Inventor完成全结构建模与装配校验，建模过程严格遵循工业除尘设备的实际设计规范，对设备各功能模块进行了1:1比例的精准还原。模型整体采用模块化建模思路，将设备拆分为进气烟箱、壳体总成、阴极振打系统、阳极板排组件、灰斗总成、顶部绝缘箱、驱动电机单元七大独立子装配体，各子部件间通过标准配合约束完成总装，可实现无干涉的装配体运动仿真。材质渲染阶段针对不同部件的实际工业材质进行了区分设置：设备壳体采用Q235碳素钢材质，赋予哑光深灰金属漆面质感，还原焊接钢结构的厚重工业感；阳极板排采用冷轧钢板材质，设置浅灰色金属哑光属性，还原极板表面平整光滑的物理特性；阴极线采用不锈钢金属材质，赋予亮面金属反光效果，清晰展现极线的细密排布结构；顶部驱动电机采用铸铁外壳与蓝色工业漆面的分层材质，还原电机散热筋、接线盒、输出带轮等细节结构；灰斗部分采用耐磨钢板材质，设置略带粗糙质感的深灰金属属性，匹配灰斗耐磨损的实际使用需求；顶部绝缘瓷瓶采用陶瓷材质，赋予半透明釉面反光效果，还原绝缘部件的外观特征。结构设计上完整还原了静电除尘器的核心工作逻辑：进气烟箱采用渐扩式流道设计，可实现含尘气流的均匀布气；内部阴阳极系统采用等间距排布，精准还原了极板极线的装配间隙，保证电场区域的合理性；侧部装配的振打传动机构完整还原了电机、减速机、传动轴、振打锤的传动链路，可模拟振打清灰的动作过程；下部四个锥形灰斗采用等角度倾斜设计，角度设置满足粉尘自然滑落的安息角要求，避免积灰问题；顶部设置的绝缘吊挂结构完整还原了绝缘箱、吊杆、密封组件的细节，保证高压部件与壳体的绝缘可靠性。建模过程中对所有焊接边、螺栓连接点、人孔门、加强筋等工艺细节均做了还原，未对结构做过度简化，模型可用于设备结构展示、安装培训、方案演示等场景，能够直观展现卧式静电除尘器的整体构造与工作原理。
