工业有机废气吸附洗涤处理装置三维设计

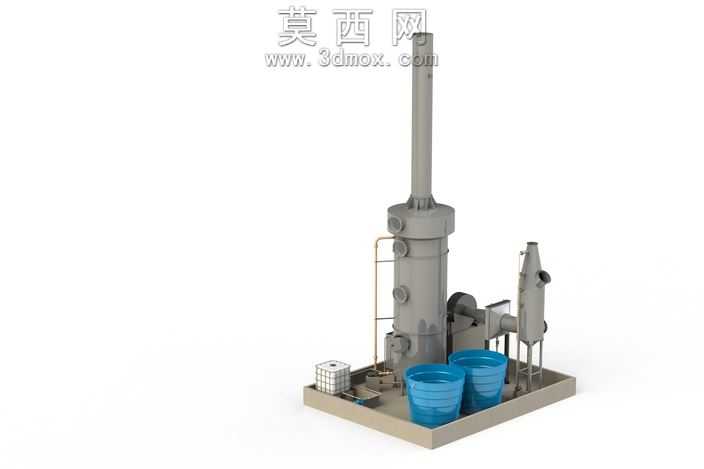

本作品为工业有机废气吸附洗涤处理成套装置的三维建模设计，整体采用集成撬装式布局设计，将废气处理全流程功能单元整合在统一承载底座上，便于设备的整体运输、现场安装与后期运维。建模过程中严格遵循工业环保设备的设计规范，对核心洗涤塔主体进行精细化结构还原：塔体采用立式圆筒形结构，顶部设置排气烟囱段，塔壁分层布置检修人孔、观察视镜与介质接管，外部配套爬梯与操作平台结构，还原真实工业塔器的结构细节。塔体侧边配套离心引风机单元，风机与塔体之间采用标准风管连接，风管上设置风量调节与检测接口，还原风路系统的完整走向；塔体旁侧设置二级气液分离罐，用于脱除洗涤后废气携带的液滴，保障排气达标。装置底座区域布置两个大容量蓝色储液桶，用于存储洗涤吸附药剂，配套加药箱、管路阀门与输送泵结构，完整还原药剂循环供给的管路系统，所有管路的走向、阀门的安装位置均符合流体输送的工程逻辑。材质渲染方面，塔体、风机、罐体等金属部件采用哑光工业灰碳钢材质表现，储液桶采用半透明蓝色塑料材质，底座采用防滑金属花纹板材质，管路根据介质不同区分材质色彩，爬梯、护栏等结构做镀锌金属质感处理，整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑设备的操作合理性：检修人孔的位置对应塔内填料层与喷淋层的布置高度，储液桶的摆放位置预留加药与排渣操作空间，风机与电机的传动结构做完整还原，撬装底座的边缘设置吊装孔结构，满足设备吊装转运的需求。整套模型结构完整，各部件的装配关系清晰，无结构干涉问题，可用于环保设备方案展示、结构教学、工程前期方案演示等场景，完整呈现了吸附式废气洗涤设备的工作流程与结构组成。
