带减重孔结构的起重传动滑轮三维设计

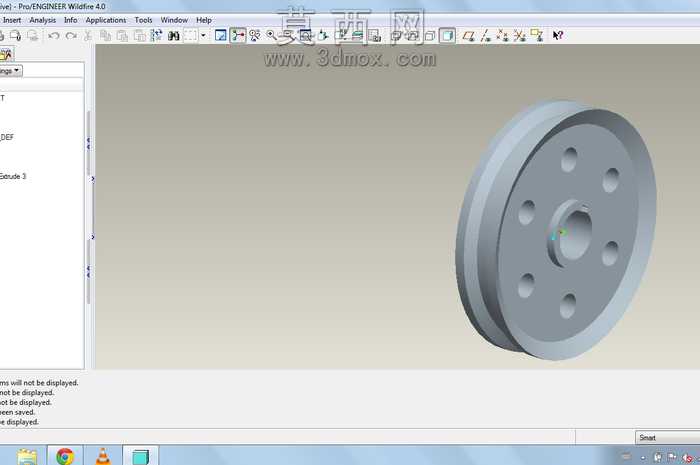

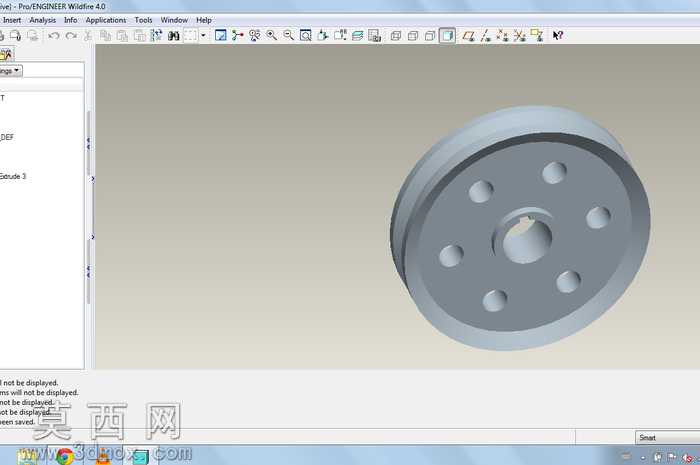

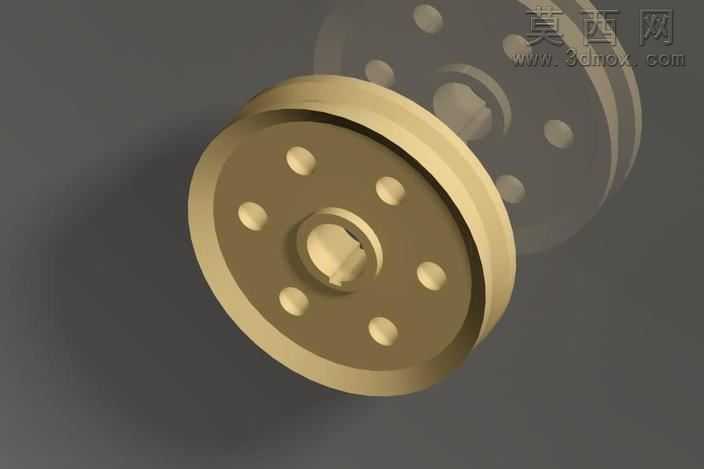

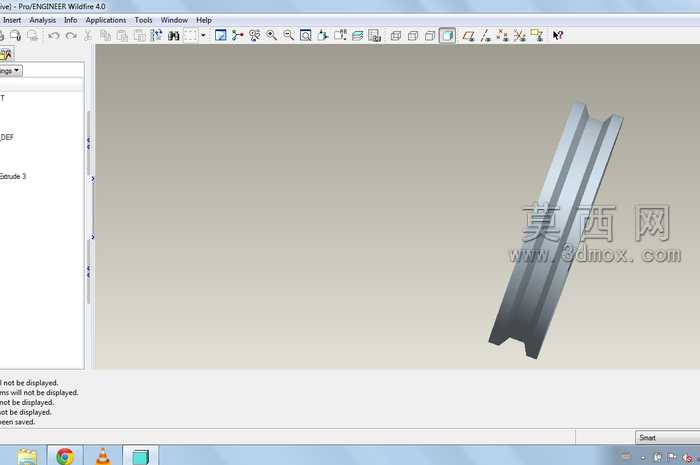

本次滑轮设计采用三维参数化建模方式完成，首先确定滑轮的核心功能为绳索导向与载荷传递，建模初始阶段先绘制轮体的中心旋转截面草图，以中心安装孔的轴线为旋转基准，精准勾勒出轮缘的绳槽轮廓、轮辐的连接弧度以及轮毂的安装壁厚，通过旋转特征生成滑轮的基础实体结构。针对轮体的轻量化需求，在轮辐区域沿圆周方向均匀阵列布置六个圆形减重通孔，阵列过程中严格保证各孔的中心距误差控制在建模精度范围内，既有效降低了滑轮整体的自重，减少转动过程中的惯量损耗，也避免了轮辐区域应力集中的问题，同时兼顾了轮体的结构强度与材料利用率。建模过程中对绳槽的曲面曲率进行了反复校验，确保绳槽的圆弧半径与常用起重绳索的直径匹配，避免绳索在传动过程中出现过度磨损或卡滞的问题，轮毂部分的中心安装孔预留了标准的轴件配合公差，可直接适配对应规格的传动轴与轴承组件。材质设定上选用常用的铸铁材质作为基础渲染材质，调整材质的漫反射、粗糙度参数还原铸铁件的哑光金属质感，渲染阶段采用柔和的环境光搭配定向补光，清晰呈现轮体的曲面过渡、减重孔的边缘倒角以及绳槽的细节结构，整体建模过程遵循机械设计的公差规范，所有特征的尺寸参数均参考通用起重滑轮的行业标准设定，轮缘的壁厚、轮辐的连接宽度、轮毂的轴向长度均经过结构合理性校验，既满足静载下的强度要求，也适配高速转动下的动平衡需求，可直接用于后续的工程出图、结构仿真或者3D打印样件验证，整个模型的特征树逻辑清晰，参数可编辑性强，后续可根据实际使用场景调整滑轮的外径、绳槽尺寸、减重孔数量以及安装孔规格，快速衍生出不同载荷等级、不同适配场景的滑轮系列模型。
