带公制连接结构的橡胶减振组件

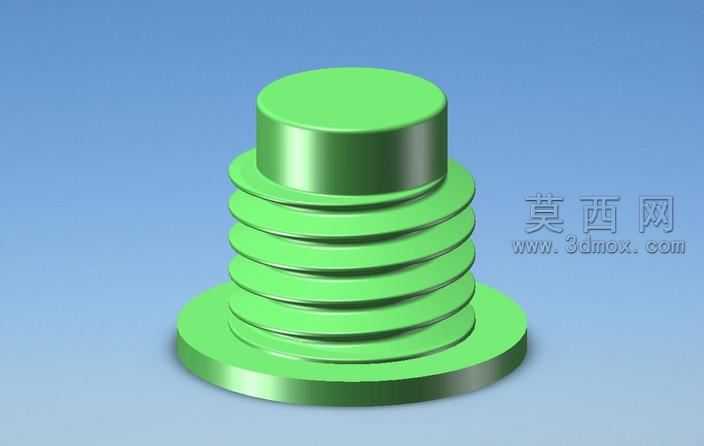

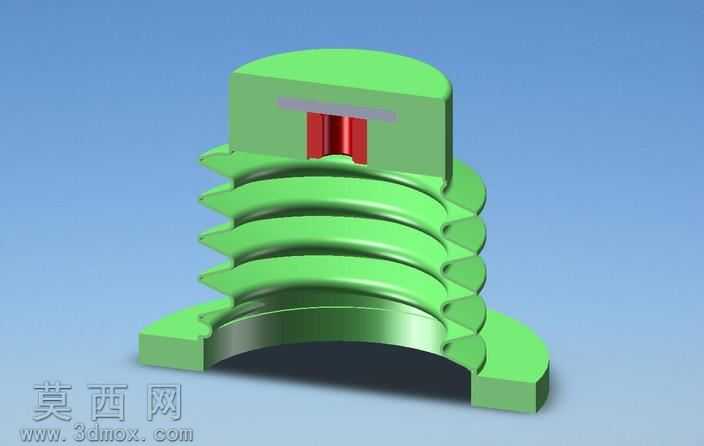

该三维模型采用SolidWorks完成全参数化建模，建模过程中优先保证各结构尺寸的公制标准适配性，从基础草绘阶段就严格遵循公制连接的尺寸规范，确保后续装配环节可直接匹配对应公制规格的对接构件。模型整体分为外部橡胶弹性主体与内部金属连接嵌件两部分，外部橡胶主体采用多层波纹褶皱式结构设计，每层褶皱的弧度、壁厚都经过参数化约束，既保证橡胶件在受径向、轴向载荷时可以产生均匀的弹性形变，又能避免应力集中导致的橡胶撕裂问题，褶皱之间的过渡圆角经过反复调整，在渲染阶段可以呈现出自然的光影过渡效果，还原橡胶材质的柔和质感。内部金属连接嵌件采用内嵌式结构设计，建模时精准设置了嵌件与橡胶主体的包覆贴合尺寸，保证金属嵌件被橡胶完全包裹固定，不会出现松脱错位的问题，金属嵌件顶部的连接槽结构完全符合公制连接的尺寸标准，可直接与对应规格的公制连接件完成装配对接。材质设置阶段，外部橡胶主体赋予高弹性哑光橡胶材质，调整了材质的粗糙度、漫反射参数，渲染时可以呈现出橡胶特有的微哑光质感，同时还原橡胶材质的弹性视觉特征；内部金属嵌件赋予金属结构钢材质，调整了金属的反射率、高光参数，与外部橡胶材质形成清晰的视觉区分，方便观察内部连接结构的形态。模型底部设计有弧形贴合安装面，建模时对安装面的弧度、安装定位凸台的尺寸做了精准约束，保证安装时可以与对应安装基面完全贴合，提升安装后的结构稳定性。整体设计围绕减振缓冲的核心功能展开，通过多层波纹橡胶结构吸收振动能量，内嵌金属嵌件保证连接强度，公制标准的连接结构提升了构件的通用适配性，建模过程中对所有配合面做了公差约束，确保模型可直接用于后续的工程装配验证、结构力学仿真等环节，渲染输出的效果图清晰展现了各部分的结构层次与材质特征，直观呈现出该减振组件的设计形态与功能特点。
