工业通风用立式百叶窗结构三维设计

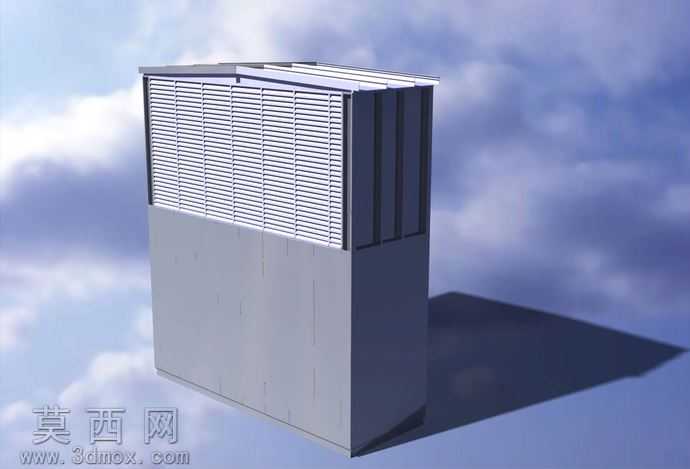

本作品为工业场景适配的立式百叶窗三维建模成果，建模阶段围绕百叶窗的实际使用需求展开结构设计，整体采用方正的立式箱体形态，下半部分为封闭的实体基座结构，上半部分为错落排布的百叶格栅区域，两类结构通过一体化的建模逻辑实现无缝衔接，避免了装配错位的设计问题。建模过程中对百叶叶片的倾斜角度做了精准参数化设定，每一片叶片的倾斜角度保持统一，相邻叶片的搭接间隙经过反复测算，既保证了通风路径的顺畅，又能实现遮挡外部雨水、阻挡大体积杂物进入的功能，叶片边缘做了微小的折边处理，在三维模型中通过薄壁拉伸特征还原该细节，提升构件整体的结构强度，避免长期使用出现叶片变形的问题。基座部分采用等壁厚的实体结构设计，建模时通过抽壳特征控制基座壁厚，在保证结构承重能力的同时控制整体重量，基座与百叶区域的衔接位置做了过渡圆角处理，避免应力集中的结构缺陷。材质渲染阶段，百叶格栅区域赋予哑光银灰色金属材质，模拟实际生产中常用的镀锌钢板质感，材质参数调整中适当提高了表面的细微粗糙度，还原金属板材经冲压加工后的真实表面质感，避免过度反光造成的视觉失真；基座部分赋予浅灰色哑光磨砂材质，模拟户外耐候涂层的视觉效果，两种材质的色彩层次做了柔和区分，既保证整体视觉协调，又能清晰呈现不同结构区域的功能划分。渲染场景采用淡蓝色天空背景搭配柔和的环境光，通过定向光源模拟自然日光照射效果，精准投射出百叶窗的立体阴影，凸显模型的空间立体感与结构层次，叶片之间的光影错落也直观展现了百叶的通风间隙设计。整体设计思路围绕工业通风场景的实用需求展开，摒弃冗余的装饰性结构，所有建模特征都服务于通风、防雨、结构稳固的核心功能，各部件的连接逻辑清晰，参数化的建模方式也方便后续根据实际安装尺寸调整整体规格、叶片间距与倾斜角度，适配不同的通风量需求与安装场景，模型的结构细节完全贴合实际钣金加工的工艺要求，可直接对接生产环节的工艺拆解，为百叶窗的实际生产加工提供精准的三维数据参考。
