汽车生产线轨道式输送橇体结构设计

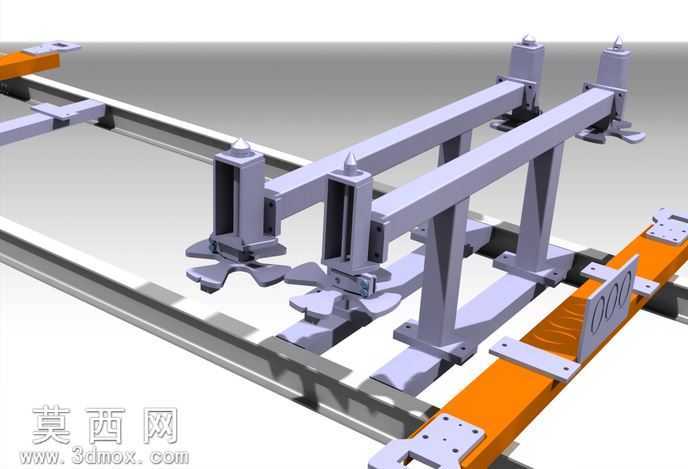

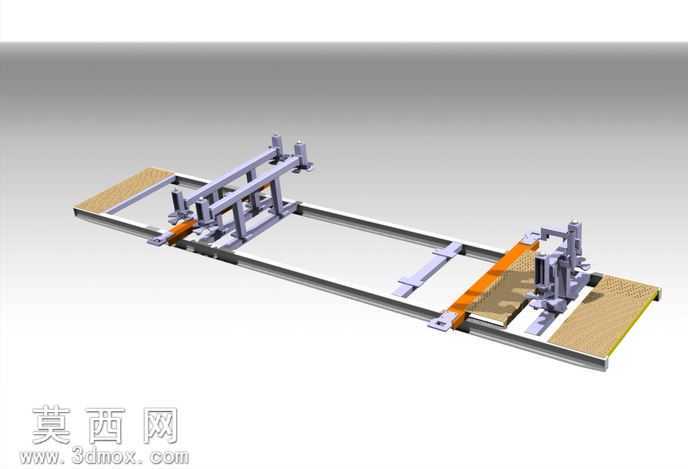

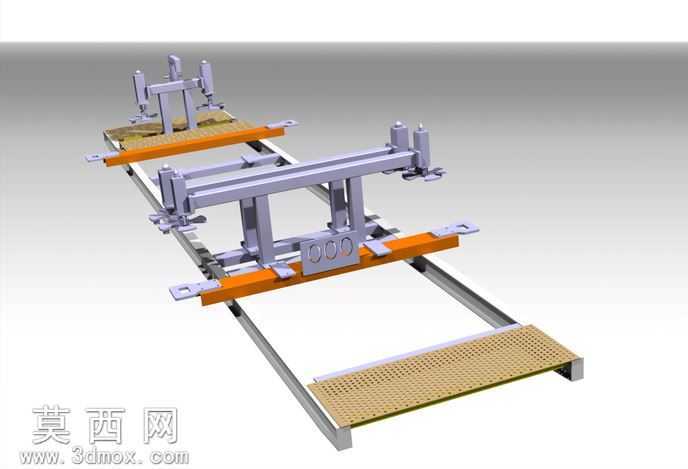

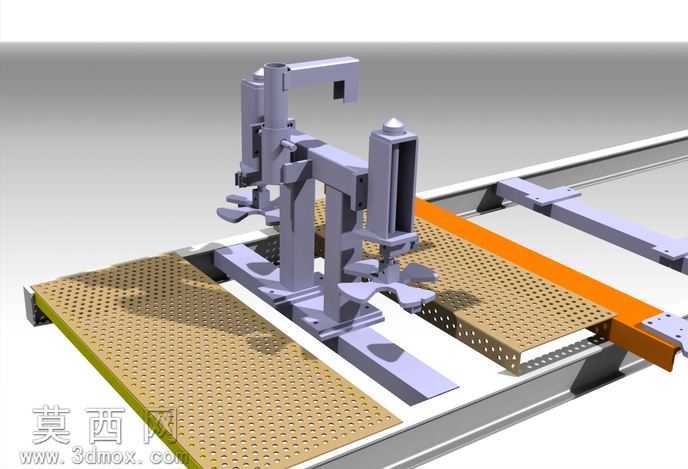

本模型为汽车生产线上使用的轨道式输送橇体，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循汽车焊装、总装车间输送设备的设计规范，对每一处安装位、配合间隙都做了精准的尺寸约束，确保模型可直接用于后续的工程出图与结构验证。模型整体采用框架式焊接结构设计，主体承载梁选用矩形截面型材搭建，兼顾结构刚性与整体轻量化需求，两侧设置与输送轨道匹配的导向限位结构，保证橇体在轨道上运行时不会出现偏移、卡滞问题。橇体上方设置多组可调式支撑定位组件，每组支撑组件都带有高度调节与锁紧结构，可根据不同车型的底部定位点位置调整支撑位置，适配多车型混线生产的使用需求，支撑块采用非金属耐磨材质设计，避免与汽车底盘接触时造成漆面或构件损伤。模型渲染阶段对不同构件做了差异化材质赋予：主体金属框架采用哑光喷塑金属材质，还原车间实际设备的表面质感；橙色的标识与操作踏板采用防滑耐磨的工程塑料材质，踏板表面做了密集的防滑孔纹理建模，还原真实踏板的防滑结构；导向与锁紧部件采用光亮镀锌金属材质，区分不同功能构件的视觉表现。设计过程中重点考量了橇体的承载稳定性，通过对框架的受力路径优化，将车身载荷均匀分散到两侧轨道支撑位，避免局部应力集中造成结构变形；同时在橇体端部设置了对接定位结构，可与生产线的驱动、停止机构精准配合，满足工位间步进输送、定点停止的工艺要求。模型还预留了RFID标签安装位、标识牌安装位等附属结构，完全匹配现有汽车生产线的数字化管控需求，整体结构无冗余设计，所有构件都具备实际生产对应的加工可行性，装配关系完全符合机械装配工艺要求，可作为汽车生产线输送系统设计的参考案例，也可用于生产工位布局的仿真验证。
