多轴集成式工业主轴功能组件结构设计

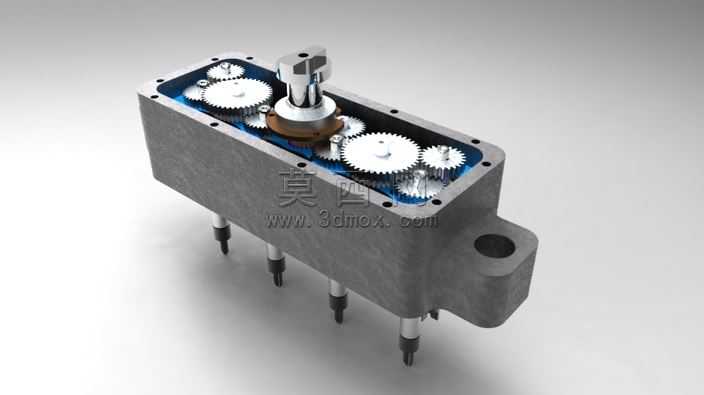

该多主轴组件采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循模块化设计思路，将整体结构拆分为主体基座、主轴安装腔、多轴输出端、定位连接部四个独立建模单元，各单元间通过精准的装配约束完成组合，确保各部件间的同轴度、平行度公差符合工业功能部件的设计要求。主体基座采用一体化块式结构设计，建模时对基座的壁厚做了均匀化处理，在保证结构刚性的前提下预留了合理的减重空间，基座表面的安装孔位采用线性阵列方式完成排布，所有孔位的孔径、孔深参数均匹配标准紧固件的安装尺寸，同时在基座侧部设计了带安装孔的延伸定位耳，用于组件在设备机架上的快速定位固定。主轴安装腔为凸起式圆柱腔体结构，建模时严格保证腔体的内圆圆柱度参数，腔体与基座的衔接处做了圆角过渡处理，避免应力集中问题，腔体内部预留了轴承安装位与轴件穿设空间，可适配标准规格的主轴芯轴安装需求。底部的多轴输出端采用等距排布的伸出式轴头设计，各轴头的轴线保持平行且与主轴腔体轴线保持固定的位置公差，轴头根部与基座衔接处做了加强结构设计，可承受轴端传动带来的径向载荷。渲染阶段采用哑光深灰工程塑料材质模拟组件的壳体质感，对基座边缘的分型线做了细微的凹凸处理还原真实加工特征，在腔体与基座的衔接处添加了细红色标识线模拟装配对位标记，场景布光采用柔和的侧上方主光搭配底部补光，清晰呈现出组件各部分的结构轮廓与表面质感，避免阴影遮挡关键结构细节。整体设计兼顾了结构刚性与安装便捷性，可作为多轴加工设备、精密传动模组的核心功能部件使用，建模过程中所有特征均保留可编辑参数，方便后续根据实际使用需求调整轴间距、腔体尺寸、安装孔位等核心参数。
